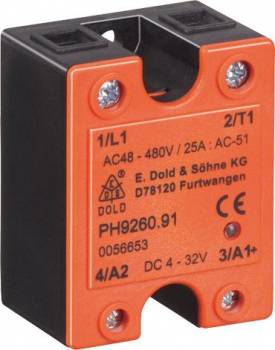

Dold 0058196 PH9260.91/100/02 AC48-480V AC50A Halbleiterschütz DC4-32V content_copy

Das Dold Halbleiterrelais PH9260.91/100/02 AC48-480V AC50A ist ein AC-Halbleiterrelais/Schütz, das für den Einsatz in industriellen Anlagen konzipiert ist. Es dient dem verschleißfreien und geräuschlosen Schalten von Lasten im Bereich der Heizungstechnik, Motoren, Ventilen und Beleuchtungssystemen. Das Gerät arbeitet nach der Norm IEC/EN 60947-4-3 und ist standardmäßig als nullspannungsschaltendes Gerät ausgeführt, wodurch der Schaltvorgang beim nächsten Nulldurchgang der sinusförmigen Netzspannung erfolgt. Dies minimiert elektrische Störungen und verlängert die Lebensdauer der Last. Die Steuerung erfolgt über eine DC-Steuerspannung im Bereich von 4 bis 32 V, wodurch es flexibel in verschiedene Steuerungssysteme integriert werden kann.

Einsatzbereiche
Das Relais ist für den Einsatz in Maschinenbau und Fertigungstechnik geeignet, insbesondere in Anlagen wie Spritzgießmaschinen, Verpackungsmaschinen, Lötanlagen und Maschinen der Lebensmittelindustrie. Die Nullspannungsschaltung eignet sich besonders für Lasten, bei denen ein sanfter Schaltvorgang erforderlich ist, um Spannungsspitzen und Stromstöße zu vermeiden. Alternativ ist eine Variante mit spitzenspannungsschaltendem Betrieb verfügbar, die speziell für das Schalten von Transformatoren entwickelt wurde, da hier der hohe Einschaltstromstoß vermieden wird.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen 1-poligen Halbleiterausgang mit einer Lastspannung von AC 48 bis 480 V und einem Laststrom von AC 50 A. Die maximale Lastspannung beträgt AC 600 V, und der maximale Laststrom kann bis zu 125 A betragen, wobei die Nennlast für AC-51-Betrieb gilt. Die Schaltung basiert auf zwei antiparallel geschalteten Thyristoren, die eine bidirektionale Stromführung ermöglichen. Die DCB-Technologie (Direct-Copper-Bonding-Verfahren) sorgt für eine sehr gute Wärmeübertragung, was die thermische Belastbarkeit erhöht. Ein integrierter Kühlkörper ist aufschnappbar auf die Hutschiene montierbar und verbessert die Wärmeableitung zusätzlich. Die LED-Status-Anzeige signalisiert den Zustand des Steuereingangs, wodurch die Betriebsüberwachung vereinfacht wird.

Technik verständlich erklärt
Die Nullspannungsschaltung bedeutet, dass das Relais nicht sofort beim Anlegen der Steuerspannung schaltet, sondern auf den nächsten Nulldurchgang der Wechselspannung wartet. Dies reduziert die elektrischen Störungen und verhindert die Entstehung von Lichtbogen. Die Spitzensperrspannung beträgt 1200 V oder 1600 V, je nach Variante, und die Isolationsspannung liegt bei 4000 V, was eine hohe elektrische Sicherheit gewährleistet. Der I2t-Wert (Grenzlastintegral) beträgt bis zu 18000 A²s, was die Fähigkeit des Relais beschreibt, kurzzeitige Überlastungen zu bewältigen. Die Berührungsschutzklasse IP20 an den Klemmen schützt vor Berührung mit leitenden Teilen, während das Gehäuse eine Schutzart IP20 aufweist.

Kompatibilität und Zubehör
Das Relais ist für den Betrieb in industriellen Umgebungen ausgelegt und entspricht den Anforderungen der Norm IEC/EN 60947-4-3. Es kann optional mit einem Übertemperaturschutz ausgestattet werden, wobei ein Temperaturbegrenzungsschalter (Öffner) in eine vorgesehene Tasche an der Unterseite eingeschoben werden kann. Bei Überschreitung einer Temperatur von beispielsweise 100 °C öffnet der Schalter und schützt das Gerät. Für die Montage ist das Gerät auf eine Hutschiene aufschnappbar, wodurch eine einfache Integration in bestehende Schaltschränke ermöglicht wird. Als Zubehör ist ein Temperaturbegrenzungsschalter vom Typ UCHIYA UP62–100 geeignet, der in die vorgesehene Tasche eingesetzt werden kann.

Montage und Installation
Die Montage erfolgt auf einer Hutschiene, wobei der Kühlkörper direkt auf die Schiene aufgeschnappt wird. Die Anschlussklemmen sind als Kastenklemmen ausgeführt, was eine sichere und einfache Verbindung ermöglicht. Die Baubreite beträgt 45 mm, was eine kompakte Platzierung in Schaltschränken erlaubt. Die Betriebstemperatur liegt im Bereich von -20 °C bis +40 °C, wobei die Lagerung bis zu +80 °C möglich ist. Die Vibrationssicherheit ist nach IEC/EN 60068-2-6 mit einer Amplitude von 0,35 mm und einer Frequenz von 10 bis 55 Hz gewährleistet.

Vorteile im Betrieb
Das Relais bietet einen verschleißfreien Betrieb, da keine mechanischen Kontakte vorhanden sind. Die geräuschlose Schaltung und die minimierte Störabstrahlung sorgen für eine ruhige und zuverlässige Funktion. Die hohe thermische Belastbarkeit durch die DCB-Technologie und den Kühlkörper ermöglicht einen stabilen Betrieb auch bei hohen Lasten. Die integrierte LED-Anzeige erleichtert die Diagnose und Wartung, da der Betriebszustand visuell überprüft werden kann. Die Einhaltung der Norm IEC/EN 60947-4-3 gewährleistet die Sicherheit und Zuverlässigkeit im industriellen Einsatz.

Technische Daten
Ansteuerung digital	AC/DC, DC
Anzahl der Pole	1-polig
Baubreite	45 mm
Lastspannung bis	AC 600 V
Laststrom bis	125 A
Gerätetyp	PH 9260
Variante
Halbleiterausgang	1-polig
Lastspannung	AC 48 - 480 V
Laststrom	AC 50 A
Steuerspannung	DC 4 - 32 V
Variante	Nullspannungsschaltend. Mit hohem I2t-Wert. Mit Kühlkörper

---
