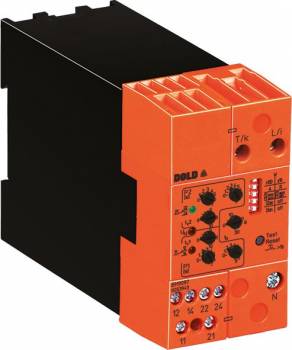

Dold 0058933 BH9097.38/001 3AC400V AC8A Belastungswächter
|
512,29 EUR |
|||||||||||
|
( 609,63 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 11,22 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 350007 | ||||||||||
| Hersteller-Nr.: | 0058933 | ||||||||||
| EAN-Code: | 4030641589332 | ||||||||||
| Gewicht: | 0.458 kg | ||||||||||
| Typ: | BH9097.38/0013AC400VAC8A | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0058933:
Einsatzbereiche
Der Belastungswächter ist für die Überwachung von Industriemotoren mit variabler Last geeignet. Er kann in Anlagen eingesetzt werden, bei denen eine frühzeitige Erkennung von Lastanomalien wichtig ist, um Schäden an Motoren oder angetriebenen Maschinen zu vermeiden. Die Anwendung erfolgt in 1-phasigen und 3-phasigen Systemen, wobei die 3-phasige Version eine symmetrische Belastung aller Phasen voraussetzt, wie sie bei motorischen Verbrauchern üblich ist. Die maximale Messbereichsleistung beträgt 40 A, was einer Leistung von 37 kW bei 690 V entspricht, bzw. 22 kW bei 400 V.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1-Wechsler-Kontakt, die für die Meldung von Unterlast (P1) und Überlast (P2) vorgesehen sind. Die Grenzwerte für P1 und P2 können über Drehschalter als Absolutwerte in Watt eingestellt werden. Die Konfiguration erfolgt über DIP-Schalter, wodurch das Gerät entweder als Unter- und Überlastwächter (P1min/P2max) oder als Überlastwächter mit Vorwarnstufe (P1max/P2max) betrieben werden kann. Die Relais können auf Arbeitsstromprinzip (aktiviert im Fehlerfall) oder Ruhestromprinzip (nicht aktiviert im Fehlerfall) umgeschaltet werden.
Technik verständlich erklärt
Die Messung erfolgt nach dem Prinzip der Wirkleistungsmessung. Das Gerät erfasst die Last anhand der elektrischen Leistung und vergleicht sie mit den eingestellten Grenzwerten. Zur Unterdrückung kurzzeitiger Lastschwankungen ist eine einstellbare Ansprechverzögerung tv für jedes Relais vorgesehen. Eine gemeinsam einstellbare Anlaufüberbrückungszeit ta (0–30 Sekunden) verhindert Fehlalarme beim Motoranlauf. Die Statusanzeige erfolgt über LEDs: Eine grüne LED zeigt die Netzspannung an, während zwei gelbe LEDs den Zustand der Relais P1 und P2 anzeigen. Blinkende LEDs signalisieren Zeitabläufe (z. B. Anlaufüberbrückungszeit oder Ansprechverzögerung), dauerhaftes Leuchten bedeutet, dass das jeweilige Relais aktiv ist.
Kompatibilität und Zubehör
Das Gerät ist für 3-phasige Systeme mit Nennspannung 3AC 400 V ausgelegt und kann auch in 1-phasigen Anlagen eingesetzt werden. Es ist ohne Hilfsspannung betriebsfähig und benötigt keine externe Stromversorgung. Die maximale Nennstromstärke beträgt AC 8 A. Die Messung erfolgt bis zu 40 A ohne externen Stromwandler. Die Konfiguration erfolgt über DIP-Schalter, wobei die Funktionen für Speicherverhalten (S1/S2 ON = manuelles Reset, OFF = automatisches Reset) und Betriebsart (Arbeits- oder Ruhestromprinzip) umschaltbar sind.
Montage und Installation
Der Belastungswächter ist für die Montage in Schaltschränken vorgesehen und wird in Standard-Schalttafeln mit 45 mm Baubreite installiert. Die Anschlussklemmen sind für die Verbindung mit den Lastleitungen ausgelegt. Die Inbetriebnahme wird durch einen Test/Reset-Taster erleichtert, der auch als Einstellhilfe dient. Die Anschlussbelegung ist im Datenblatt detailliert beschrieben, wobei die Kontakte 11–14 und 21–24 für die Relaisausgänge vorgesehen sind.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Lastanomalien ermöglicht der Belastungswächter eine präventive Wartung und reduziert das Risiko von Maschinenausfällen. Die automatische Bereichsumschaltung sorgt für einen großen Messbereich ohne zusätzliche Bauteile. Die klare LED-Anzeige und die einfache Konfiguration über DIP-Schalter und Drehschalter reduzieren den Verdrahtungsaufwand und erleichtern die Inbetriebnahme. Die Einhaltung der Norm IEC/EN 60255-1 gewährleistet die Zuverlässigkeit und Sicherheit im industriellen Einsatz.
Fehlererkennung
Das Gerät signalisiert zwei Fehlerzustände über die LEDs: Bei fehlender Messspannung blinken alle drei LEDs nacheinander, was auf einen Messfehler hinweist. Bei Rückleistung (negativer Last) blinken alle LEDs gleichzeitig, was auf eine falsche Stromanschlussbelegung oder Rückleistung hinweisen kann. Die Ausgangsrelais melden in diesen Fällen Fehlerzustände.
| Technische Daten | |
| 1- / 3-phasig | 1, 3 |
| Ausgangskontakte | 2 x 1 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Messbereich max. | 40 A (37 kW) |
| Gerätetyp | BH 9097 |
| Ansprechverzögerung | |
| Variante | |
| Hilfsspannung | Ohne |
| Kontaktbestückung | 2 x 1 Wechsler |
| Nennspannung | 3AC 400 V |
| Nennstrom max | AC 8 A |
| Variante | 3-phasig ohne Hilfsspannung. Anlaufüberbrückungszeit 0 - 30 s |
