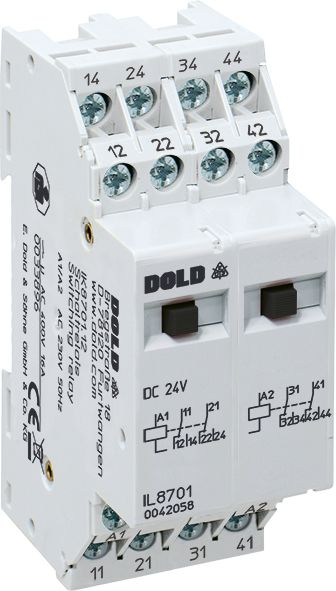

Dold 0059067 IL8701.06/006 AC 50 Hz 24 V Schaltrelais content_copy

Das Dold IL8701.06/006 AC50HZ 24V ist ein Industrie-Schaltrelais der Baureihe IL 8701, speziell ausgelegt für den Einsatz in Installations- und Steuerungstechnik. Es dient als Eingangs- oder Ausgangskoppelrelais, beispielsweise zur Ansteuerung von SPS-Systemen oder zur Steuerung von SPS-gesteuerten Lasten. Das Gerät verfügt über eine Kontaktbestückung mit zwei Öffnern und ist für eine Nennspannung von AC 24 V bei 50 Hz ausgelegt. Die Variante 006 ist speziell für das Schalten großer induktiver Gleichspannungslasten konzipiert, wobei eine Kontaktöffnung von 6 mm gewährleistet ist, um die erforderliche mechanische Trennung und Schaltfähigkeit zu erfüllen.

Einsatzbereiche
Das Relais ist für den Einsatz in industriellen Steuerungsanlagen geeignet, insbesondere in Anlagen, in denen hohe Schaltleistungen bei induktiven Lasten erforderlich sind. Es kann beispielsweise zur Steuerung von Motoren, Transformatoren oder anderen induktiven Lasten im Gleichspannungsbereich eingesetzt werden. Die Konstruktion als Installationsverteiler ermöglicht eine Montage in Standard-Verteilerkästen, wobei die Baubreite von 35 mm die Integration in übliche Schaltschränke erlaubt. Die Ansteuerung erfolgt über eine Spule, die für AC 24 V ausgelegt ist, und das Gerät ist für den Betrieb in elektrischen Anlagen nach EN 60947-5-1 konform.

Funktionen und Ausstattung im Detail
Das Relais verfügt über eine Handbetätigungstaste auf der Frontseite, die sowohl zur manuellen Aktivierung der Kontakte als auch zur visuellen Schaltstellungsanzeige dient. Bei bestromtem Zustand ist die Taste eingedrückt, bei entstromtem Zustand schließt sie bündig mit der Vorderkante ab. Die Kontakte werden über einen Klappanker und einen Stößel betätigt, wobei eine Feder den Anker nach Abschalten der Erregerspannung in die Ruhestellung zurückführt. Die maximale Anzahl an Ausgangskontakten beträgt drei Wechsler, wobei die vorliegende Variante zwei Öffner bietet. Die thermische Strombelastbarkeit (Ith) beträgt maximal 16 A, was eine hohe Belastbarkeit bei Dauerbetrieb ermöglicht.

Technik verständlich erklärt
Die Spule des Relais wird mit AC 24 V 50 Hz betrieben und erzeugt ein Magnetfeld, das den Anker anzieht und somit die Kontakte schließt. Die Schutzbeschaltung am Spuleneingang dient der Absicherung gegen Überspannungen und Störungen. Die Kontaktöffnung von 6 mm sorgt für eine ausreichende mechanische Trennung, insbesondere bei hohen Schaltleistungen und induktiven Lasten, um Funkenbildung und Kontaktverschleiß zu minimieren. Die Konstruktion als Installationsverteiler ermöglicht eine einfache Montage in Standard-Verteilerkästen und eine Integration in bestehende Schaltanlagen.

Kompatibilität und Zubehör
Das Gerät ist für die Ansteuerung mit 2-Draht-Initiatoren geeignet, wobei der zulässige Reststrom ≤ 3 mA beträgt. Es kann in Kombination mit anderen Geräten der IL 8701-Serie eingesetzt werden, insbesondere in Anlagen, die eine flexible Kontaktbestückung erfordern. Die Variante 006 ist speziell für das Schalten großer induktiver Gleichspannungslasten ausgelegt, wobei die Lastparameter (z. B. DC 220 V, L/R = 30 ms) im Datenblatt spezifiziert sind. Die Ansteuerung erfolgt über die Klemmen A1/A2, wobei die Polung für AC-Signale gilt.

Montage und Installation
Das Relais wird in Standard-Installationsverteilerkästen montiert, wobei die Baubreite von 35 mm die Einbauhöhe in übliche Schaltschränke ermöglicht. Die Anschlussklemmen sind klar beschriftet (A1/A2 für die Spule, 11/12/14 etc. für die Kontakte), wodurch eine eindeutige Zuordnung der Leitungen gewährleistet ist. Die Handbetätigungstaste erlaubt eine manuelle Prüfung der Schaltfunktion ohne elektrische Versorgung. Die Montage erfolgt üblicherweise mit Schrauben oder in einem DIN-Schiene-System, wobei die genaue Montageart nicht im Datenblatt spezifiziert ist.

Vorteile im Betrieb
Das Relais bietet eine hohe thermische Strombelastbarkeit von 16 A, was eine zuverlässige Funktion bei Dauerbetrieb gewährleistet. Die Schaltstellungsanzeige über die Handbetätigungstaste ermöglicht eine schnelle visuelle Überprüfung des Betriebszustands. Die Schutzbeschaltung am Spuleneingang erhöht die Betriebssicherheit, insbesondere in Anlagen mit hohen Störungen. Die Konstruktion für das Schalten großer induktiver Gleichspannungslasten macht das Gerät besonders geeignet für anspruchsvolle industrielle Anwendungen, bei denen hohe Schaltleistungen und hohe mechanische Trennweiten erforderlich sind. Die Einhaltung der Norm EN 60947-5-1 sichert die Konformität mit europäischen Sicherheitsstandards.

Technische Daten
Ausgangskontakte max.	3 Wechsler
Baubreite	35 mm
Gehäusebauform	Installationsverteiler
Thermischer Strom Ith max.	16 A
Gerätetyp	IL 8701
Initiator-Ansteuerung
Schutzbeschaltung am Spuleneingang
Variante
Kontaktbestückung	2 Öffner
Nennspannung	AC 24 V 50 Hz
Variante	6 mm Kontaktöffnung, zum Schalten großer induktiver Gleichspannungslasten

---
