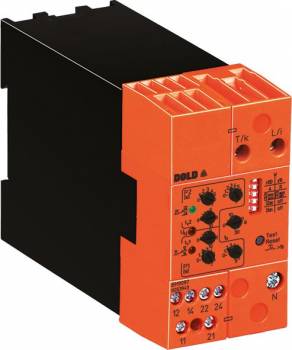

Dold 0059191 BH9097.38/011 3AC60-440V AC8A Belastungswächter AC230/110V
|
512,29 EUR |
|||||||||||
|
( 609,63 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 11,22 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 690842 | ||||||||||
| Hersteller-Nr.: | 0059191 | ||||||||||
| EAN-Code: | 4030641591915 | ||||||||||
| Gewicht: | 0.458 kg | ||||||||||
| Typ: | BH9097.38/0113AC60-440VAC8A | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0059191:
Einsatzbereiche
Der Belastungswächter ist für die Überwachung von elektrischen Industriemotoren mit variabler Last ausgelegt. Er kann sowohl in 1-phasigen als auch in 3-phasigen Anlagen eingesetzt werden, wobei bei 3-phasigen Systemen eine symmetrische Belastung der Phasen vorausgesetzt wird, wie sie bei motorischen Verbrauchern üblich ist. Die maximale überwachbare Last beträgt 40 A, was einer Leistung von 37 kW bei 690 V entspricht. Für Motoren bis 22 kW bei 400 V ist das Gerät ebenfalls geeignet. Die Anwendung erfolgt in industriellen Umgebungen, wo eine präventive Wartung und frühzeitige Fehlererkennung zur Vermeidung von Ausfällen und Schäden beitragen.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1-Wechsler-Kontakt, die zur Signalisierung von Unterlast (P1) und Überlast (P2) dienen. Die Grenzwerte für P1 und P2 können über Drehschalter als Absolutwerte in Watt eingestellt werden. Die Konfiguration erfolgt über DIP-Schalter, wodurch das Gerät entweder als Unter- und Überlastwächter (P1min/P2max) oder als Überlastwächter mit Vorwarnstufe (P1max/P2max) betrieben werden kann. Die Relais können auf Arbeitsstromprinzip (aktiviert im Fehlerfall) oder Ruhestromprinzip (nicht aktiviert im Fehlerfall) umgeschaltet werden. Zwei LEDs signalisieren den Zustand der Relais: eine grüne LED zeigt die Netzspannung an, während zwei gelbe LEDs den Status der Relais P1 und P2 anzeigen. Die LEDs blinken während der Ansprechverzögerung oder bei Einstellhilfen, leuchten dauerhaft, wenn das jeweilige Relais aktiv ist.
Technik verständlich erklärt
Die Messung erfolgt nach dem Prinzip der Wirkleistungsmessung. Das Gerät misst die tatsächliche elektrische Leistung, die vom Motor verbraucht wird, und vergleicht sie mit den eingestellten Grenzwerten. Bei Überschreitung oder Unterschreitung dieser Werte wird das entsprechende Relais aktiviert. Eine gemeinsame Anlaufüberbrückungszeit ta (0–30 Sekunden) verhindert, dass das Gerät beim Motoranlauf falsch auslöst. Die automatische Bereichsumschaltung ermöglicht einen großen Strommessbereich bis 40 A ohne externe Stromwandler. Die Gerätekonfiguration erfolgt über DIP-Schalter, die auch das Speicherverhalten (automatisch oder manuell zurücksetzbar) steuern.
Kompatibilität und Zubehör
Das Gerät ist für eine Hilfsspannung von AC 230/110 V ausgelegt und kann in Schaltschränken mit einer Baubreite von 45 mm montiert werden. Es ist für Nennspannungen von 3AC 60–440 V und einen maximalen Nennstrom von AC 8 A konzipiert. Die Zulassung CCC ist angegeben. Die Verwendung erfolgt in industriellen Anlagen, wo die Betriebssicherheit und die Verfügbarkeit der Antriebe im Vordergrund stehen.
Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Baubreite von 45 mm die Einbauhöhe bestimmt. Die Anschlüsse erfolgen über die vorgesehenen Klemmen, wobei die Stromanschlüsse korrekt zu verbinden sind, um eine negative Lastmessung (Rückleistung) zu vermeiden. Die Einstellungen der Grenzwerte und der Verzögerungszeiten erfolgen über die Drehschalter und DIP-Schalter. Ein Test/Reset-Taster erleichtert die Inbetriebnahme und dient als Einstellhilfe. Die LED-Anzeigen unterstützen die Diagnose und Statusüberwachung während des Betriebs.
Vorteile im Betrieb
Durch die frühzeitige Erkennung von Lastanomalien, wie Unter- oder Überlast, ermöglicht der Belastungswächter eine präventive Wartung und reduziert das Risiko von Maschinenausfällen. Die klare Signalisierung über LEDs und die flexible Konfiguration der Relaisfunktionen (Arbeits- oder Ruhestromprinzip) bieten Flexibilität bei der Integration in bestehende Steuerungssysteme. Die reduzierte Verdrahtung und die einfache Inbetriebnahme durch den Test/Reset-Taster verringern den Installationsaufwand. Die Einhaltung der Norm IEC/EN 60255-1 gewährleistet die Zuverlässigkeit und Sicherheit des Geräts in industriellen Anwendungen. Die Betriebssicherheit wird durch die kontinuierliche Überwachung und die präzise Reaktion auf Lastabweichungen erhöht.
| Technische Daten | |
| 1- / 3-phasig | 1, 3 |
| Ausgangskontakte | 2 x 1 Wechsler |
| Baubreite | 45 mm |
| Gehäusebauform | Schaltschrank |
| Messbereich max. | 40 A (37 kW) |
| Gerätetyp | BH 9097 |
| Ansprechverzögerung | |
| Variante | |
| Hilfsspannung | AC 230/110 V |
| Kontaktbestückung | 2 x 1 Wechsler |
| Nennspannung | 3AC 60 - 440 V |
| Nennstrom max | AC 8 A |
| Zulassungen und Kennzeichen | CCC |
| Variante | 3-phasig mit Hilfsspannung. Anlaufüberbrückungszeit 0 - 30 s |
