Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s
( 4.6 / 5 ) 17 Wertungen

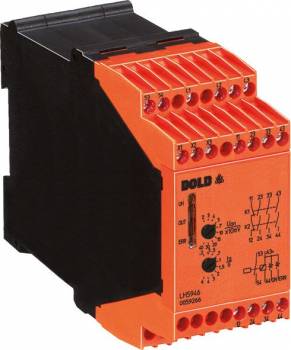

Dold 0059266
Abbildung kann vom Original abweichen !
Dold 0059266Dold 0059266
736,56 EUR
( 876,51 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 16,13 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s
Datenblatt:file_download Download
Lieske-Nr.:1323600
Hersteller-Nr.: 0059266
EAN-Code: 4030641592660
Gewicht:0.427 kg
Typ:LH5946.48 20-400mV UH DC24V 0,2-6S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3708,94 EUR
6681,32 EUR
9653,70 EUR
12626,08 EUR

Produktinformationen zu Dold 0059266:

Der Dold Stillstandswächter Typ LH5946.48 20-400mV UH DC24V 0,2-6S ist ein sicherheitsgerechtes, sensorloses Gerät zur drehrichtungsunabhängigen Überwachung des Stillstands von 3- und 1-phasigen Elektromotoren. Das Gerät erkennt den Stillstand durch Messung der induzierten Spannung im auslaufenden Motor. Wenn die Induktionsspannung auf unter 20 mV abfällt, wird der Stillstand erkannt und das Ausgangsrelais aktiviert. Die Spannungsschwelle ist im Bereich von 20 bis 400 mV einstellbar, ebenso die Stillstandszeit zwischen 0,2 und 6 Sekunden. Diese Einstellbarkeit ermöglicht eine anwendungsspezifische Anpassung an unterschiedliche Motor- und Antriebssysteme.

Stillstandswächter mit sensorloser Funktionsweise entfallen hierbei externe Sensoren wie Encoder oder Näherungsschalter, was die Installation vereinfacht und die Systemzuverlässigkeit erhöht. Das Gerät ist für den Einsatz mit Frequenzumrichtern geeignet, was es in modernen Antriebstechniken einsetzbar macht. Die Aderbrucherkennung im Messkreis sorgt für zusätzliche Sicherheit, da ein unterbrochener Messkreis sofort erkannt wird.

Funktionen und Ausstattung im Detail umfassen zwangsgeführte Sicherheitsausgangskontakte: 3 Schließer und 1 Öffner, die für eine Nennspannung von AC 250 V ausgelegt sind. Diese Kontakte sind für sichere Steuerungsaufgaben in Sicherheitsanlagen vorgesehen. Zusätzlich verfügt das Gerät über 2 Halbleiter-Meldeausgänge und einen zusätzlichen Meldeausgang als Schließerkontakt. Die LED-Anzeigen signalisieren den Zustand des Motors (Stillstand), Aderbruch im Messkreis sowie die Betriebsspannung, was die Diagnose im Betrieb erleichtert.

Technik verständlich erklärt basiert das Gerät auf der Messung der induzierten Spannung im Motor. Bei laufendem Motor wird durch die Drehbewegung eine Spannung induziert, die bei Stillstand gegen Null abfällt. Das Gerät erkennt diesen Abfall und löst entsprechend die Sicherheitsfunktion aus. Die Hilfsspannung beträgt DC 24 V, was eine Standardversorgung in industriellen Anlagen ist. Die maximale Messmotorspannung beträgt 690 V, was eine breite Anwendbarkeit bei verschiedenen Motortypen ermöglicht. Der thermische Strom Ith max. beträgt 5 A, was die Belastbarkeit der Kontakte definiert.

Kompatibilität und Zubehör umfasst die Verwendung mit Frequenzumrichtern und die Kombinierbarkeit mit der Sicherheitszuhaltung SAFEMASTER STS. Die Anschlusstechnik umfasst abnehmbare Federkraftklemmen, abnehmbare Schraubklemmen sowie feste Schraubklemmen, was eine flexible Montage ermöglicht. Die Baubreite beträgt 45 mm, was die Einbaukompatibilität in Standard-Schalttafeln gewährleistet.

Montage und Installation erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Klemmen sind für eine einfache und sichere Verbindung ausgelegt. Die Inbetriebnahme erfordert die Einstellung der Spannungsschwelle und der Stillstandszeit, die über die vorgesehenen Einstellmöglichkeiten erfolgt. Die Betriebshinweise im Datenblatt geben Anleitung zur korrekten Parametrierung.

Vorteile im Betrieb liegen in der sensorlosen Funktionsweise, die die Anzahl der notwendigen Bauteile reduziert und die Wartung vereinfacht. Die schnelle Reaktionszeit und die drehrichtungsunabhängige Erkennung erhöhen die Zuverlässigkeit. Die Zulassungen UL-listed C/US, TÜV, UKCA, CCC sowie die Sicherheitskategorien bis PL e und Kategorie 4 nach EN ISO 13849-1 sowie SIL 3 nach IEC/EN 62061 garantieren die Eignung für sicherheitskritische Anwendungen. Die LED-Anzeigen ermöglichen eine schnelle Zustandsüberwachung im Betrieb.

Das Gerät ist als 2-kanaliges Gerät ausgeführt, was die gleichzeitige Überwachung zweier Motoren oder Antriebe ermöglicht. Die Klassifizierung als sensorlos und die zwangsgeführten Ausgangskontakte sind entscheidende Merkmale für die Sicherheitsfunktion. Die Nennspannung ist für AC und DC ausgelegt, was die Flexibilität in verschiedenen Anlagen erhöht. Die Zulassungen umfassen UL, TÜV, UKCA und CCC, was die internationale Einsatzfähigkeit sichert.

Technische Daten
1- / 2-kanalig2
AnschlusstechnikAbnehmbare Federkraftklemmen, Abnehmbare Schraubklemmen, Schraubklemmen
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
KlassifizierungSensorlos
Meldekontakte1 Schließer, 2 Halbleiter-Meldeausgänge
Messmotorspannung max.690 V
NennspannungAC, DC
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
Zwangsgeführte Ausgangskontakte, max.1 Öffner, 3 Schließer
GerätetypLH 5946
Variante
Ansprechwert20 - 400 mV
HilfsspannungDC 24 V
KlemmenartFeste Schraubklemmen
Kontaktbestückung3 Schließer, 1 Öffner
Zeitbereich0,2 - 6 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0059266, EAN: 4030641592660

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s ?

Der Artikel Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0059266 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0059266 LH5946.48/61 20-400 mV UH DC24 V Stillstandswächter 0,2-6 s für nur 708,94 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
