Dold 0059460 BH9097.38/011 3AC60-440V AC8A Belastungswächter DC24V

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0059460 BH9097.38/011 3AC60-440V AC8A Belastungswächter DC24V
( 4.2 / 5 ) 11 Wertungen

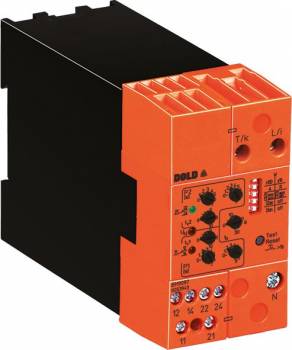

Dold 0059460
Abbildung kann vom Original abweichen !
512,29 EUR
( 609,63 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,22 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0059460 BH9097.38/011 3AC60-440V AC8A Belastungswächter DC24V
Datenblatt:file_download Download
Lieske-Nr.:457600
Hersteller-Nr.: 0059460
EAN-Code: 4030641594602
Gewicht:0.458 kg
Typ:BH9097.38/0113AC60-440VAC8A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3504,61 EUR
6496,92 EUR
9489,24 EUR
12481,55 EUR

Produktinformationen zu Dold 0059460:

Der Belastungswächter BH 9097.38/0113AC60-440VAC8A von Dold ist ein industrieller Überwachungsgerät der VARIMETER-Serie, das zur kontinuierlichen Überwachung der Last an elektrischen Antrieben, insbesondere bei Motoren, eingesetzt wird. Das Gerät erkennt Abweichungen von voreingestellten Lastgrenzen und reagiert durch Aktivierung von Ausgangsrelais, um Betriebsstörungen frühzeitig zu signalisieren. Es ist für den Einsatz in Schaltschränken ausgelegt und arbeitet nach dem Prinzip der Wirkleistungsmessung, wobei die Messung auf einem 1-phasigen Prinzip basiert, das eine symmetrische Belastung aller drei Phasen voraussetzt – eine Voraussetzung, die bei motorischen Verbrauchern üblich ist. Die Hilfsspannung beträgt DC 24 V, und das Gerät ist für eine Nennspannung von 3AC 60 bis 440 V ausgelegt. Der maximale Nennstrom beträgt AC 8 A, wobei der Messbereich bis zu 40 A reicht, was einer Leistung von bis zu 37 kW bei 690 V entspricht. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schaltschränken ermöglicht.

Einsatzbereiche
Der Belastungswächter ist für die Überwachung von Industriemotoren mit variabler Last konzipiert. Er eignet sich insbesondere für Anwendungen, bei denen eine frühzeitige Erkennung von Unter- oder Überlastungen wichtig ist, um Schäden an Antrieben oder verbundenen Maschinen zu vermeiden. Die Anwendungsbereiche umfassen unter anderem Produktionsanlagen, Förderanlagen, Pumpen und Lüfter, bei denen eine kontinuierliche Betriebssicherheit gefordert ist. Das Gerät kann sowohl für 1-phasige als auch für 3-phasige Lasten eingesetzt werden, wobei die 3-phasige Variante die Standardkonfiguration darstellt.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1-Wechsler-Kontakt, die für die Signalisierung von zwei verschiedenen Lastzuständen vorgesehen sind. Die Grenzwerte für die Lastüberwachung (P1 und P2) sind über Drehschalter einstellbar und als Absolutwerte in Watt kalibriert. Die Konfiguration erfolgt über DIP-Schalter, wodurch das Gerät entweder als Unter- und Überlastwächter (P1min/P2max) oder als Überlastwächter mit Vorwarnstufe (P1max/P2max) betrieben werden kann. Eine gemeinsame Anlaufüberbrückungszeit ta (0 bis 30 Sekunden) verhindert Fehlalarme beim Motoranlauf. Die Betriebszustände werden über zwei LEDs angezeigt: eine grüne LED für die Netzspannung und zwei gelbe LEDs für die Zustände der Relais P1 und P2. Die LEDs blinken während der Ansprechverzögerung oder der Anlaufüberbrückungszeit und leuchten dauerhaft, wenn das jeweilige Relais aktiv ist.

Technik verständlich erklärt
Die Wirkleistungsmessung erfolgt über ein 1-phasiges Messprinzip, das die Last in einer Phase misst und auf die gesamte 3-phasige Last projiziert. Dies setzt eine symmetrische Lastverteilung voraus, die bei elektrischen Motoren üblich ist. Die Messung erfolgt ohne externen Stromwandler bis zu 40 A. Die Ausgangsrelais können auf Arbeitsstromprinzip (aktiviert im Fehlerfall) oder Ruhestromprinzip (nicht aktiviert im Fehlerfall) umgeschaltet werden, wodurch die Ansteuerung von externen Schaltgeräten flexibel gestaltet werden kann. Die Konfiguration erfolgt über DIP-Schalter, die auch das Speicherverhalten (automatisch oder manuell) steuern. Ein Test-/Reset-Taster erleichtert die Inbetriebnahme und dient als Einstellhilfe.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken konzipiert und entspricht der Norm IEC/EN 60255-1. Es ist für eine Hilfsspannung von DC 24 V ausgelegt und kann in industriellen Anlagen mit entsprechender Versorgungsspannung eingesetzt werden. Die Ausgangsrelais sind für eine maximale Schaltspannung von 3AC 60 bis 440 V und einen Nennstrom von AC 8 A ausgelegt. Die Anschlussklemmen sind für die Verbindung mit Leitungen geeignet, die im industriellen Umfeld üblich sind.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Baubreite von 45 mm eine Standardmontage in DIN-Steckleisten ermöglicht. Die Anschlussklemmen sind für die Verbindung mit elektrischen Leitungen ausgelegt, die im industriellen Bereich üblich sind. Die Einstellung der Lastgrenzen erfolgt über Drehschalter, die direkt am Gerät zugänglich sind. Die Konfiguration der Betriebsart (Arbeits- oder Ruhestromprinzip, Speicherverhalten) erfolgt über DIP-Schalter. Die Inbetriebnahme wird durch den Test-/Reset-Taster erleichtert, der auch als Einstellhilfe dient.

Vorteile im Betrieb
Der Belastungswächter ermöglicht eine frühzeitige Erkennung von Lastanomalien, was präventive Wartungsmaßnahmen ermöglicht und kostspielige Ausfälle vermeidet. Die Einstellbarkeit der Grenzwerte und Verzögerungszeiten bietet Flexibilität bei der Anpassung an unterschiedliche Anlagen. Die LED-Anzeigen sorgen für eine klare Signalisierung des Betriebszustands. Die automatische Bereichsumschaltung erweitert den Messbereich ohne zusätzliche Hardware. Die Konfiguration über DIP-Schalter und Drehschalter erfolgt ohne spezielle Werkzeuge, was die Inbetriebnahme und Wartung vereinfacht. Die Verwendung von zwei unabhängigen Relais ermöglicht eine differenzierte Reaktion auf verschiedene Lastzustände, wodurch die Betriebssicherheit erhöht wird.

Technische Daten
1- / 3-phasig1, 3
Ausgangskontakte2 x 1 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.40 A (37 kW)
GerätetypBH 9097
AnsprechverzögerungJa
Variante
HilfsspannungDC 24 V
Kontaktbestückung2 x 1 Wechsler
Nennspannung3AC 60 - 440 V
Nennstrom maxAC 8 A
Zulassungen und KennzeichenCCC
Variante3-phasig mit Hilfsspannung. Anlaufüberbrückungszeit 0 - 30 s


Produktdatenblatt
Datenblatt zu Dold 0059460, EAN: 4030641594602
