Dold 0059596 BH7925.96/100 AC/DC24V+AC230V 3-3S Verzögerungsmodul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0059596 BH7925.96/100 AC/DC24V+AC230V 3-3S Verzögerungsmodul
( 4.6 / 5 ) 27 Wertungen
Dold 0059596

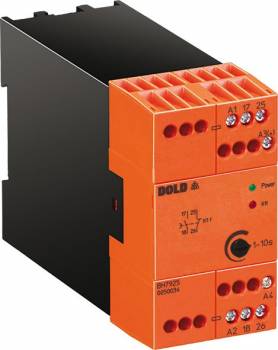

Abbildung kann vom Original abweichen !
Dold 0059596Dold 0059596
308,05 EUR
( 366,58 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0059596 BH7925.96/100 AC/DC24V+AC230V 3-3S Verzögerungsmodul
Datenblatt:file_download Download
Lieske-Nr.:128139
Hersteller-Nr.: 0059596
EAN-Code: 4030641595968
Gewicht:0.428 kg
Typ:BH7925.96/100AC/DC24V+AC230V,3-3S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4303,43 EUR
8298,81 EUR
12294,19 EUR
16289,57 EUR

Produktinformationen zu Dold 0059596:

Das Dold Verzögerungsmodul BH7925.96/100AC/DC24V+AC230V,3-3S ist ein industriell einsetzbares Sicherheitsrelais mit rückfallverzögerter Schaltfunktion. Es dient zur zeitverzögerten Abschaltung von elektrischen Lasten in sicherheitsrelevanten Anlagen und ist für den Einsatz in Steuerungen und Schaltgeräten konzipiert, die nach DIN EN 60 204-1 Stopkategorie 1 arbeiten. Das Gerät verfügt über eine einstellbare Zeitverzögerung im Bereich von 0,3 bis 3 Sekunden und ist für Betriebsspannungen von AC/DC 24 V sowie AC 230 V ausgelegt. Die Baubreite beträgt 45 mm, was es für Standard-Schalttafeln geeignet macht. Die Kontaktbestückung umfasst 3 Schließer und 1 rückfallverzögerter Öffner, wobei die Kontakte zwangsgeführt sind, um eine sichere Schaltstellung zu gewährleisten.

Einsatzbereiche
Das Modul ist für den Einsatz in sicherheitskritischen Anwendungen vorgesehen, insbesondere in der Automatisierungstechnik, der Maschinenbauindustrie und in Anlagen, die nach EN ISO 13849-1 bis zu Kategorie 2 und PL d sowie nach IEC/EN 62061 bis zu SIL 2 zertifiziert sind. Es kann in Verbindung mit geeigneten Steuerungen eingesetzt werden, um sicherheitsrelevante Funktionen wie Notabschaltungen, Schutzfunktionen oder Verzögerungen bei Abschaltvorgängen zu realisieren. Die Variante ohne Hilfsspannung ermöglicht eine unabhängige Zeitverzögerung auch bei Ausfall der Hauptspannung, was in bestimmten Sicherheitsanforderungen von Vorteil ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine digitale Zeitstufe, die für eine hohe Langzeitstabilität sorgt. Die Zeitverzögerung ist einstellbar und kann im Bereich von 0,3 bis 3 Sekunden variiert werden, wobei die maximale Zeitverzögerung bis zu 10 Sekunden betragen kann. Die Schaltstellungsanzeige ermöglicht eine visuelle Überprüfung des Betriebszustands. Die Ausgangskontakte bestehen aus einem Öffner und drei Schließern, die für den Schaltbetrieb von Kleinlasten geeignet sind. Die maximale thermische Strombelastung beträgt 5 A.

Technik verständlich erklärt
Die rückfallverzögerte Funktion bedeutet, dass der Öffner-Kontakt nach Abschalten der Eingangsspannung nicht sofort, sondern erst nach einer voreingestellten Verzögerungszeit schließt. Dies ist beispielsweise nötig, um Motoren oder andere Lasten nicht plötzlich abzuschalten, sondern einen kontrollierten Abfall der Spannung zu ermöglichen. Die digitale Zeitstufe sorgt dafür, dass die Verzögerungszeit über einen längeren Zeitraum stabil bleibt, ohne durch Temperatur- oder Alterungseinflüsse signifikant zu schwanken. Die abnehmbaren Schraubklemmen erleichtern die Montage und Wartung, da sie ohne Werkzeug entfernt und neu positioniert werden können.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Verbindung mit geeigneten Schaltgeräten und Steuerungen konzipiert. Es ist in der 2-Spannungsausführung verfügbar, was die Flexibilität bei der Netzspannungsversorgung erhöht. Die Anschlusstechnik mit abnehmbaren Schraubklemmen ermöglicht die Verbindung mit Litzen bis 2,5 mm², wobei auch Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 verwendet werden können. Die Zulassungen TÜV, CCC und UL-Recognized bestätigen die Einhaltung internationaler Sicherheits- und Qualitätsstandards.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Klemmenblöcke erleichtern die Installation und Wartung. Die Anschlüsse erfolgen über Schraubklemmen, die für Litzen bis 2,5 mm² ausgelegt sind. Die Geräteanzeigen ermöglichen eine visuelle Kontrolle des Betriebszustands. Die Installation erfolgt in Verbindung mit einem geeigneten Schaltgerät oder einer Steuerung, die die Sicherheitsfunktionen unterstützt.

Vorteile im Betrieb
Die digitale Zeitstufe sorgt für eine hohe Langzeitstabilität der Verzögerungszeit. Die rückfallverzögernde Funktion ermöglicht kontrollierte Abschaltvorgänge, die in sicherheitskritischen Anwendungen erforderlich sind. Die Zulassungen nach EN ISO 13849-1 (Kategorie 2, PL d) und IEC/EN 62061 (SIL 2) gewährleisten die Eignung für sicherheitsrelevante Systeme. Die Variante ohne Hilfsspannung bietet zusätzliche Sicherheit, da die Zeitverzögerung auch bei Ausfall der Hauptspannung aktiv bleibt. Die abnehmbaren Klemmen erleichtern die Montage und Wartung, was die Betriebssicherheit erhöht.

Zulassungen und Kennzeichen
Das Gerät ist mit den Zulassungen TÜV, CCC und UL-Recognized versehen, was die Einhaltung internationaler Sicherheits- und Qualitätsnormen bestätigt. Die Zulassungen beziehen sich auf den Einsatz in sicherheitsrelevanten Anwendungen und gewährleisten die Konformität mit den geltenden Normen.

Sicherheitsfunktionen
Das Gerät ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert und erfüllt die Anforderungen nach EN ISO 13849-1 bis zu Kategorie 2 und PL d sowie nach IEC/EN 62061 bis zu SIL 2. Die zwangsgeführten Kontakte sorgen dafür, dass die Schaltstellung auch bei mechanischen Störungen korrekt gehalten wird. Die rückfallverzögernde Funktion ermöglicht kontrollierte Abschaltvorgänge, die in sicherheitskritischen Anwendungen erforderlich sind.

Anschlusstechnik
Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die für Litzen bis 2,5 mm² ausgelegt sind. Die Klemmen können ohne Werkzeug entfernt und neu positioniert werden, was die Montage und Wartung erleichtert. Die Verbindung erfolgt mit Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4.

Betriebsbedingungen
Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und erfüllt die Anforderungen an Sicherheitsrelais in sicherheitskritischen Anwendungen. Die Betriebsspannungen betragen AC/DC 24 V und AC 230 V. Die maximale thermische Strombelastung beträgt 5 A. Die Zeitverzögerung ist einstellbar im Bereich von 0,3 bis 3 Sekunden, wobei die maximale Zeitverzögerung bis zu 10 Sekunden betragen kann.

Technische Daten
1- / 2-kanalig1
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-12/d
SIL CL nach IEC/EN 620612
SIL nach IEC/EN 620612
Thermischer Strom Ith max.5 A
Zeitverzögerung max.10 s
ZulassungenUL-Recognized
GerätetypBH 7925
Variante
Kontaktbestückung3 Schließer, 1 Öffner rückfallverzögert
NennspannungAC/DC 24 V + AC 230 V
Zeitbereich0,3 - 3 s
Zulassungen und KennzeichenTÜV, CCC
VarianteOhne Hilfsspannung. 1 Zeitkreis einstellbar


Produktdatenblatt
Datenblatt zu Dold 0059596, EAN: 4030641595968
