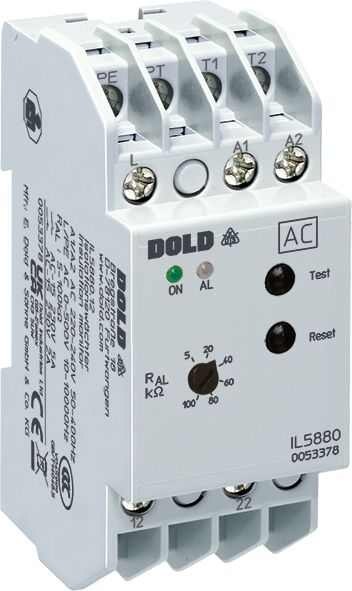

Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm
( 4.8 / 5 ) 4 Wertungen
Dold 0060646
Abbildung kann vom Original abweichen !
251,89 EUR
( 299,75 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm
Datenblatt:file_download Download
Lieske-Nr.:1564196
Hersteller-Nr.: 0060646
EAN-Code: 4030641606466
Gewicht:0.172 kg
Typ:IL5880.12 AC50-400HZ 480-500V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4248,11 EUR
8244,33 EUR
12240,55 EUR
16236,78 EUR

Produktinformationen zu Dold 0060646:

Der Isolationswächter IL 5880.12 von Dold ist ein Gerät zur Überwachung des Isolationswiderstandes in ungeerdeten Dreh- und Wechselstromnetzen (IT-Systemen) mit einer Nennspannung von AC 0 bis 500 V. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere und zuverlässige Fehlererkennung ermöglicht. Die Hilfsspannung beträgt AC 480 bis 500 V im Frequenzbereich von 50 bis 400 Hz, wodurch auch die Überwachung spannungsloser Systeme möglich ist. Die Ansprechwerte sind über ein Potentiometer an der Gerätefront einstellbar und liegen im Bereich von 5 bis 100 kΩ. Die Anzeige für einen Erdschluss erfolgt über eine LED, die bei Unterschreitung des eingestellten Alarmwerts leuchtet. Die Baubreite beträgt 35 mm, und das Gerät ist für die Montage in Installationsverteilern nach DIN 43880 ausgelegt.

Einsatzbereiche
Der IL 5880.12 ist für die Überwachung von reinen Dreh- und Wechselspannungsnetzen konzipiert, die im Bereich von 0 bis 500 V und 10 bis 10000 Hz betrieben werden. Er eignet sich insbesondere für industrielle Anwendungen sowie für Bahnanlagen, wo eine kontinuierliche Überwachung des Isolationszustands erforderlich ist. Die separate Versorgungsspannung ermöglicht auch die Überwachung von stromlosen Verbrauchern, beispielsweise Motorwicklungen, die im Notfall eingeschaltet werden müssen. Die Einhaltung der Norm IEC/EN 61557-8 gewährleistet die Konformität mit internationalen Standards für Messgeräte zur Isolationsüberwachung.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Kontaktbestückung, die für die Signalübertragung bei Erdschlussereignissen genutzt werden. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED zeigt die Betriebsbereitschaft an, eine rote LED leuchtet bei Erdschluss. Die Einstellung des Alarmwerts erfolgt bedienerfreundlich über ein Potentiometer an der Frontseite. Zusätzlich sind eine Lösch- und eine Prüftaste integriert, wobei externe Lösch- und Prüftasten angeschlossen werden können. Die Funktion der Ausgangsrelais ist programmierbar, wobei zwischen Speicher- und Hystereseverhalten gewählt werden kann. Bei Speicherverhalten bleibt der Fehlerzustand gespeichert, bis er manuell gelöscht wird; bei Hystereseverhalten wird der Zustand automatisch zurückgesetzt, sobald der Isolationswiderstand wieder über dem Alarmwert liegt.

Technik verständlich erklärt
Der Isolationswächter arbeitet mit einem galvanisch getrennten Messkreis, der die Hilfsspannung, den Messkreis und die Ausgangskontakte voneinander trennt. Dies erhöht die Sicherheit und verhindert Störungen durch elektrische Kopplungen. Die Überwachung erfolgt durch Messung des Isolationswiderstands zwischen dem Netz und dem Schutzleiter (PE). Wenn der Widerstand unter den eingestellten Alarmwert fällt, wird ein Signal über die Wechslerkontakte ausgelöst. Die Baubreite von 35 mm ermöglicht die Montage in Standard-Installationsverteilern.

Kompatibilität und Zubehör
Das Gerät ist für die Montage in Installationsverteilern nach DIN 43880 ausgelegt und kann sowohl auf Hutschiene als auch durch Schraubmontage befestigt werden. Es ist Teil der VARIMETER IMD-Serie von Dold und kann mit anderen Geräten dieser Serie kombiniert werden, insbesondere mit Varianten, die einen zusätzlichen Vorwarnwert bieten (z. B. IL/SL 5880/200). Die Anschlussklemmen sind unten angeordnet, was die Integration in Standardverteilern erleichtert. Die Zulassungen UKCA und CCC bestätigen die Konformität mit den geltenden Sicherheits- und Qualitätsstandards.

Montage und Installation
Die Montage erfolgt in Installationsverteilern mit einer Bautiefe von 61 mm. Die Anschlussklemmen sind unten positioniert, was die Verkabelung erleichtert. Die Gerätefront bietet Zugang zu den Einstellmöglichkeiten für den Alarmwert sowie zu den integrierten Lösch- und Prüftasten. Die Hutschienen- oder Schraubmontage ermöglicht eine flexible Installation je nach Anforderung. Die Anschlussbezeichnungen sind im Datenblatt detailliert beschrieben, wobei die Klemmen für die Hilfsspannung (A1, A2), das überwachte Netz (L), den Schutzleiter (PE) sowie für externe Tasten (PT, LT1, LT2) und die Ausgangskontakte (11-14, 21-24) vorgesehen sind.

Vorteile im Betrieb
Der IL 5880.12 bietet einen vorbeugenden Schutz vor Bränden und Schäden an elektrischen Anlagen durch frühzeitige Erkennung von Isolationsfehlern. Die einfache Einstellung des Alarmwerts über ein Potentiometer ermöglicht eine anwendungsspezifische Anpassung. Die galvanische Trennung erhöht die Sicherheit, und die programmierbaren Funktionen (Speicher- oder Hystereseverhalten) bieten Flexibilität bei der Fehlerbehandlung. Die integrierten LEDs sorgen für eine klare visuelle Anzeige des Betriebszustands, wodurch die Wartung und Diagnose vereinfacht wird. Die Kompatibilität mit IT-Systemen bis 500 V und die Fähigkeit, auch spannungslose Systeme zu überwachen, erweitern den Einsatzbereich in industriellen und mobilen Anwendungen.

Technische Daten
Ansprechwert5 - 500 kΩ
Ansprechwert-TypEinstellbar
Baubreite35 mm
GehäusebauformInstallationsverteiler
IMD-TypAC
Nennspannung IT-SystemAC 0 - 500 V
GerätetypIL 5880
Anzeige für ErdschlussJa
Variante
Alarmwert5 - 100 kOhm
HilfsspannungAC 480 - 500 V 50 - 400 Hz
Kontaktbestückung2 Wechsler
VorwarnwertOhne
Zulassungen und KennzeichenUKCA, CCC
VarianteAlarmwert einstellbar. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0060646, EAN: 4030641606466

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm ?

Der Artikel Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0060646 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0060646 IL5880.12 AC50-400Hz 480-500V Isolationswächter 5-100 kOhm für nur 248,11 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
