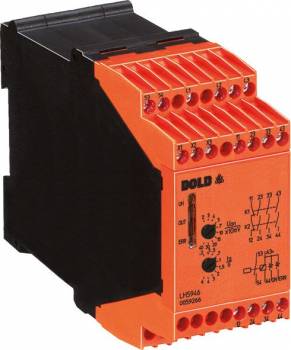

Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter
( 4.3 / 5 ) 9 Wertungen
Dold 0061896
Abbildung kann vom Original abweichen !
Dold 0061896Dold 0061896
736,56 EUR
( 876,51 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 16,13 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter
Datenblatt:file_download Download
Lieske-Nr.:1563379
Hersteller-Nr.: 0061896
EAN-Code: 4030641618964
Gewicht:0.427 kg
Typ:LH5946.48/61 0,2-4V UH DC24V 0,2-6S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3708,94 EUR
6681,32 EUR
9653,70 EUR
12626,08 EUR

Produktinformationen zu Dold 0061896:

Der Stillstandswächter LH5946.48/61 0,2-4V UH DC24V 0,2-6S von Dold ist ein sicherheitsrelevanter, sensorloser Überwachungsschalter für die drehrichtungsunabhängige Erkennung des Stillstands von 1- und 3-phasigen Elektromotoren. Das Gerät misst die induzierte Spannung im auslaufenden Motor und erkennt den Stillstand, sobald diese Spannung auf einen Wert unterhalb der eingestellten Schwelle von 0,2 bis 4 V abfällt. Die Funktion erfolgt ohne zusätzliche Sensoren wie Encoder oder Näherungsschalter, was die Installation vereinfacht und die Systemkomplexität reduziert. Die Hilfsspannung beträgt DC 24 V, und die Baubreite des Geräts entspricht 45 mm, was es für Standard-Schalttafeln geeignet macht.

Einsatzbereiche
Der Stillstandswächter ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert, insbesondere in der industriellen Automatisierung, wo die sichere Erkennung des Motorstillstands notwendig ist. Er kann in Anlagen mit Frequenzumrichtern eingesetzt werden, da er die induzierte Spannung direkt am Motor misst und nicht auf eine konstante Drehzahl angewiesen ist. Die Anwendung erfolgt unabhängig von der Drehrichtung des Motors, was die Flexibilität im Betrieb erhöht. Die maximale Messmotorspannung beträgt 690 V, wodurch das Gerät für eine Vielzahl von Motoren im industriellen Bereich geeignet ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwangsgeführte Sicherheitsausgangskontakte mit einer Bestückung von 3 Schließerkontakten und 1 Öffnerkontakt, die für eine Nennspannung von AC 250 V ausgelegt sind. Die maximale thermische Strombelastung beträgt 5 A. Zusätzlich sind zwei Halbleiter-Meldeausgänge und ein Schließerkontakt als Meldeausgang integriert. Die Ansprechwerte sind einstellbar im Bereich von 0,2 bis 4 V, und die Stillstandszeit kann zwischen 0,2 und 6 Sekunden eingestellt werden. Diese Einstellmöglichkeiten ermöglichen eine anwendungsspezifische Anpassung an unterschiedliche Motor- und Anlagenbedingungen.

Technik verständlich erklärt
Der Stillstandswächter arbeitet auf Basis der induzierten Spannung, die beim Auslaufen eines Motors entsteht. Wenn der Motor stillsteht, sinkt diese Spannung auf einen Wert unterhalb der eingestellten Schwelle, wodurch das Gerät den Stillstand erkennt und die Ausgangskontakte entsprechend schaltet. Die Aderbrucherkennung im Messkreis sorgt dafür, dass ein unterbrochener Anschluss im Messkreis erkannt wird, was die Sicherheit erhöht. Die LED-Anzeigen signalisieren den Betriebszustand, den Motorstillstand und den Aderbruch, was eine schnelle Diagnose ermöglicht. Die Anschlusstechnik umfasst feste Schraubklemmen sowie abnehmbare Federkraft- und Schraubklemmen, was eine flexible Montage erlaubt.

Kompatibilität und Zubehör
Das Gerät ist mit der Sicherheitszuhaltung SAFEMASTER STS kombinierbar, was die Integration in bestehende Sicherheitsarchitekturen erleichtert. Die Zulassungen umfassen UL-listed C/US, TÜV, UKCA und CCC, was die Verwendung in verschiedenen Märkten ermöglicht. Die Sicherheitsfunktionen entsprechen bis zu Kategorie 4 und PL e nach EN ISO 13849-1 sowie bis zu SIL 3 nach IEC/EN 62061, was die Eignung für hochsichere Anwendungen bestätigt. Die Nennspannung ist für AC und DC geeignet, was die Flexibilität bei der Stromversorgung erhöht.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Anschlussklemmen sind für eine sichere und zuverlässige Verbindung ausgelegt, wobei die feste Schraubklemmen-Technik eine stabile Verbindung gewährleistet. Die Inbetriebnahme erfordert die Einstellung der Ansprechspannung und der Stillstandszeit, die anhand der Anleitung vorgenommen werden kann. Die LED-Anzeigen unterstützen die Überprüfung des Betriebszustands während der Inbetriebnahme.

Vorteile im Betrieb
Der sensorlose Betrieb reduziert die Anzahl der notwendigen Bauteile und verringert die Wartungsaufwendungen. Die schnelle Reaktionszeit und die drehrichtungsunabhängige Erkennung erhöhen die Zuverlässigkeit des Systems. Die integrierten Meldeausgänge ermöglichen eine direkte Anbindung an Steuerungen oder Warnsysteme. Die Zulassungen und Sicherheitszertifizierungen gewährleisten die Einhaltung der geltenden Normen und erleichtern die Zulassung von Anlagen.

Technische Daten
1- / 2-kanalig2
AnschlusstechnikAbnehmbare Federkraftklemmen, Abnehmbare Schraubklemmen, Schraubklemmen
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
KlassifizierungSensorlos
Meldekontakte1 Schließer, 2 Halbleiter-Meldeausgänge
Messmotorspannung max.690 V
NennspannungAC, DC
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.5 A
ZulassungenUL
Zwangsgeführte Ausgangskontakte, max.1 Öffner, 3 Schließer
GerätetypLH 5946
Variante
Ansprechwert0,2 - 4 V
HilfsspannungDC 24 V
KlemmenartFeste Schraubklemmen
Kontaktbestückung3 Schließer, 1 Öffner
Zeitbereich0,2 - 6 s
Zulassungen und KennzeichenUL-listed C/US, TÜV, UKCA, CCC


Produktdatenblatt
Datenblatt zu Dold 0061896, EAN: 4030641618964

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter ?

Der Artikel Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0061896 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0061896 LH5946.48/61 0,2-4V UH DC24V 0,2-6S Stillstandswächter für nur 708,94 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
