Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S
( 4.6 / 5 ) 13 Wertungen

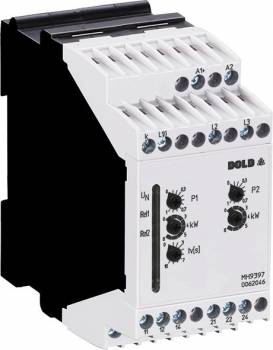

Dold 0062046
Abbildung kann vom Original abweichen !
395,86 EUR
( 471,07 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S
Datenblatt:file_download Download
Lieske-Nr.:1338900
Hersteller-Nr.: 0062046
EAN-Code: 4030641620462
Gewicht:0.5 kg
Typ:MH9397.12/010 3AC24-400V AC12A
Staffelpreise netto
Ab AnzahlPreis pro Stück
4389,92 EUR
8383,98 EUR
12378,05 EUR
16372,11 EUR

Produktinformationen zu Dold 0062046:

Der Belastungswächter MH9397.12/010 von Dold ist ein industrieller Wirkleistungsmesser zur Überwachung der Last von 3-phasigen elektrischen Verbrauchern, insbesondere Motoren. Das Gerät arbeitet nach dem Ruhestromprinzip und überwacht die Wirkleistungsaufnahme im Bereich von 3AC 24 bis 400 V und einem Messstrom von AC 12 A, was einer maximalen Wirkleistung von 8 kW entspricht. Es ist für den Einsatz in Schaltschränken ausgelegt und verfügt über eine Baubreite von 45 mm. Die Funktionsweise basiert auf der Messung des Stroms in einer Phase unter der Annahme einer symmetrischen Lastverteilung über alle drei Phasen, wie sie bei motorischen Verbrauchern üblich ist.

Einsatzbereiche
Der Belastungswächter eignet sich zur Funktionsüberwachung von elektrischen Industrieantrieben mit variabler Last. Er erkennt frühzeitig Verschleißerscheinungen oder Fehler an Maschinen und Werkzeugen, um präventive Wartung zu ermöglichen und Anlagenausfälle zu vermeiden. Die Geräte sind auch für die Überwachung von Unterlastsituationen einsetzbar, wodurch eine umfassende Lastkontrolle gewährleistet ist. Die Anwendung erfolgt in industriellen Umgebungen, wo eine zuverlässige und präzise Lastüberwachung erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit einem 1-Wechsler-Kontakt, die für die Überlast- und Vorwarnfunktion genutzt werden. Die Ansprechwerte für die Relais sind über zwei Drehschalter einstellbar: Ein Drehschalter dient der Feineinstellung, der andere zur Bereichswahl in acht Stufen von 0 bis 8 kW. Die Ansprechverzögerung tv kann zwischen 0 und 10 Sekunden eingestellt werden, um kurzzeitige Lastschwankungen zu unterdrücken und unnötige Auslösungen zu vermeiden. Die Statusanzeige erfolgt über LEDs: Eine grüne LED zeigt die Anwesenheit der Hilfsspannung an, eine weitere LED signalisiert den Schaltzustand des Relais 1 (P1), wobei ein blinkendes Licht den Zeitablauf und ein dauerhaftes Leuchten das Ansprechen des Relais anzeigt. Eine zweite LED (P2) zeigt den Zustand des zweiten Relais an, ebenfalls mit Blink- und Dauerlichtfunktion.

Technik verständlich erklärt
Die Wirkleistungsmessung erfolgt durch die Messung des Stroms in Phase L1, wobei die symmetrische Lastverteilung über alle drei Phasen vorausgesetzt wird. Die Hilfsspannung beträgt AC 230 V und wird über die Klemmen A1/A2 zugeführt. Die Stromzufuhr erfolgt über die Klemmen i und k, die für die Einspeisung des Motorstromes in Phase L1 vorgesehen sind. Bei Strömen über dem Messbereich ist ein externer Stromwandler erforderlich. Die Relaisausgänge ermöglichen die Steuerung externer Schaltgeräte oder Alarme. Die Geräte entsprechen der Norm EN 60255-1, die Anforderungen an elektrische Messgeräte und -anlagen in der Industrie definiert.

Kompatibilität und Zubehör
Der Belastungswächter ist für den Einsatz in 3-phasigen Netzen ausgelegt, kann aber auch bei einphasiger Versorgung verwendet werden, wobei die Klemmen L2 und L3 zu brücken sind. Die Anschlussklemmen sind als Schraub- oder Federkraftklemmen ausgeführt, wodurch eine flexible Montage möglich ist. Optional sind steckbare Anschlussblöcke verfügbar, die den Austausch der Geräte erleichtern. Die Geräte sind für die Montage in Schaltschränken konzipiert und können in bestehende Schaltanlagen integriert werden.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Baubreite von 45 mm berücksichtigt werden muss. Die Anschlussklemmen sind klar beschriftet: A1/A2 für die Hilfsspannung, K/L1/i für den Strompfad, L1/L2/L3 für die Messspannung, und die Kontakte 11/12/14 sowie 21/22/24 für die Relaisausgänge. Die Anschlussbilder im Datenblatt zeigen die korrekte Verdrahtung. Die Ansprechverzögerung wird über einen eigenen Drehschalter eingestellt.

Vorteile im Betrieb
Die Geräte ermöglichen eine präzise und zuverlässige Lastüberwachung, wodurch die Fehlerlokalisierung beschleunigt und die Produktivität erhöht wird. Die einfache Grenzwerteinstellung und die visuelle Fehlerdiagnose über die LEDs erleichtern die Inbetriebnahme und Wartung. Die Kombination aus Überlast- und Vorwarnfunktion ermöglicht eine proaktive Betriebsüberwachung. Die kompakte Bauform und die kostengünstige Realisierung machen das Gerät zu einer effizienten Lösung für industrielle Anwendungen. Die Geräte sind für den Einsatz in industriellen Umgebungen ausgelegt und bieten eine robuste und zuverlässige Funktionsweise.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 x 1 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.12 A (8 kW)
GerätetypMH 9397
Variante
Ansprechverzögerung0 - 10 s
HilfsspannungAC 230 V
Kontaktbestückung2 x 1 Wechsler
Messspannung3AC 24 - 400 V
MessstromAC 12 A
VarianteRuhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0062046, EAN: 4030641620462

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S ?

Der Artikel Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062046 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0062046 MH9397.12/010 3AC24-400V AC12A Belastungswächter AC230V 0-10S für nur 389,92 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
