Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais
( 4.9 / 5 ) 7 Wertungen

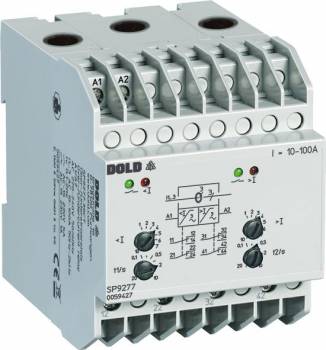

Dold 0062119
Abbildung kann vom Original abweichen !
548,56 EUR
( 652,79 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 12,01 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais
Datenblatt:file_download Download
Lieske-Nr.:1319801
Hersteller-Nr.: 0062119
EAN-Code: 4030641621193
Gewicht:0.302 kg
Typ:SP9277.39CT AC220-240V 7,5-75A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3544,45 EUR
6540,33 EUR
9536,22 EUR
12532,10 EUR

Produktinformationen zu Dold 0062119:

Das Dold SP9277.39CT ist ein 3-phasiges Stromrelais zur Überwachung von Strömen in Dreh- und Wechselstromnetzen. Es dient der Erkennung von Über- und Unterstrom und ist für industrielle Anwendungen sowie Bahnanwendungen geeignet. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine sichere und zuverlässige Signalisierung von Störungen ermöglicht. Die Hilfsspannung beträgt AC 220–240 V, und das Relais verfügt über einen integrierten Durchführungsstromwandler, der Messbereiche von 7,5 bis 75 A abdeckt. Die Zeitverzögerung ist einstellbar im Bereich von 0,1 bis 20 Sekunden, wodurch kurzzeitige Stromspitzen ausgeblendet oder berücksichtigt werden können.

Einsatzbereiche
Das Relais ist für den Einsatz in Schaltschränken vorgesehen und eignet sich insbesondere für die Überwachung von elektrischen Anlagen in der Industrie, bei der Energieversorgung und in der Schienenfahrzeugtechnik. Die 3-phasige Ausführung ermöglicht die gleichzeitige Überwachung mehrerer Phasen, was bei komplexen Netzstrukturen von Vorteil ist. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine hohe Sicherheit und verhindert Störungen durch elektrische Potenzialdifferenzen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei unabhängige Ausgangsrelais, jeweils mit 2 Wechslerkontakten, wobei ein Relais für die Überstrom- und das andere für die Unterstromerkennung zuständig ist. Die Hysterese ist fest eingestellt auf etwa 4 %, was eine stabile Schaltverhalten bei Schwankungen im Messbereich gewährleistet. Die LED-Anzeigen signalisieren den Betriebszustand: eine grüne LED zeigt den Gutzustand an, eine rote LED für I max signalisiert Überstrom, und eine rote LED für I min signalisiert Unterstrom.

Technik verständlich erklärt
Das Relais nutzt einen integrierten Durchführungsstromwandler, der den Messstrom von 7,5 bis 75 A erfasst. Die Messung erfolgt über die Durchführung der Leiter durch den Wandler, wodurch keine zusätzlichen Messwiderstände oder Sensoren benötigt werden. Die Zeitverzögerung kann je nach Anforderung eingestellt werden, um kurzzeitige Lastspitzen zu ignorieren oder um eine verzögerte Reaktion bei anhaltenden Störungen zu ermöglichen. Die Baubreite beträgt 70 mm, was eine Montage in Standard-Schaltschränken ermöglicht. Die Montage erfolgt entweder über Hutschienen oder durch Schraubbefestigung.

Kompatibilität und Zubehör
Das Gerät ist Teil der VARIMETER-Serie von Dold und kann mit anderen Geräten dieser Serie kombiniert werden, insbesondere mit Modellen der IP- und SP-Reihe. Die Anschlussklemmen sind für die Verbindung mit Leitungen ausgelegt, wobei die Klemmenbezeichnungen A1/A2 für die Hilfsspannung, i/k für den Messkreis und Z1–Z4 für die Messbereichswahl gelten. Die Anschlussklemmen für die Ausgangsrelais sind klar beschriftet, um eine eindeutige Zuordnung zu ermöglichen.

Montage und Installation
Die Montage erfolgt in Schaltschränken, wobei die Baubreite von 70 mm und die Bauform für Schaltschränke (S-Bauform) eine einfache Integration in bestehende Systeme ermöglichen. Die Anschlussklemmen sind oben angeordnet, was eine komfortable Verkabelung unterstützt. Die Geräte sind nach IEC/EN 60255-1 spezifiziert, was die Einhaltung internationaler Normen für Mess- und Schutzgeräte sichert.

Vorteile im Betrieb
Durch die getrennten Ausgangsrelais für Über- und Unterstrom sowie die einstellbare Zeitverzögerung bietet das Gerät eine hohe Flexibilität bei der Anpassung an unterschiedliche Anforderungen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Betriebszustands. Die galvanische Trennung zwischen Mess- und Hilfskreis erhöht die Sicherheit und verhindert Störungen. Das Ruhestromprinzip sorgt dafür, dass das Relais im Fehlerfall nicht aktiviert wird, was in sicherheitskritischen Anwendungen von Vorteil ist.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 x 2 Wechsler
Baubreite70 mm
GehäusebauformSchaltschrank
GerätetypSP 9277CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 x 2 Wechsler
Messbereich7,5 - 75 A
Zeitverzögerung0,1 - 20 s
Variante3-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0062119, EAN: 4030641621193

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais ?

Der Artikel Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062119 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0062119 SP9277.39CT AC220-240V 7,5-75A Unter-Überstromrelais für nur 544,45 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
