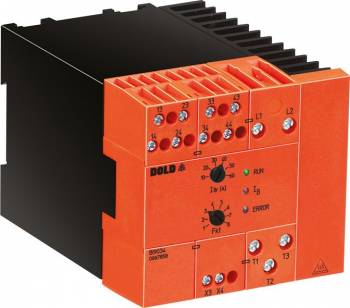

Dold 0062127 BI9034 60A AC 50/60Hz 400V 2-11S Motorbremsgerät
|
769,48 EUR |
|||||||||||
|
( 915,68 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 16,85 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 501674 | ||||||||||
| Hersteller-Nr.: | 0062127 | ||||||||||
| EAN-Code: | 4030641621278 | ||||||||||
| Gewicht: | 0.63 kg | ||||||||||
| Typ: | BI9034 60A AC50/60HZ 400V 2-11S | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0062127:
Einsatzbereiche
Das Bremsgerät BI 9034 wird in industriellen Anwendungen eingesetzt, bei denen eine schnelle und sichere Stillsetzung von Motoren erforderlich ist. Dazu gehören beispielsweise Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen. Die integrierte Stillstandserkennung sorgt dafür, dass der Bremsstrom automatisch abgeschaltet wird, sobald der Motor stillsteht, was Energieeinsparung und Vermeidung von Überhitzung gewährleistet. Die Funktion ist besonders nützlich in Anlagen, die kontinuierlich betrieben werden und bei denen eine unkontrollierte Drehbewegung nach dem Abschalten des Motors vermieden werden muss.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über ein integriertes Bremsschütz, das den Bremsvorgang übernimmt, sobald das Motorschütz abgeschaltet wird. Die Bremsung erfolgt durch Anlegen einer Gleichspannung an die Ständerwicklung des Motors, wodurch ein Bremsmoment erzeugt wird. Die Bremszeit ist über einen Regler einstellbar, wobei die Einstellung zwischen 2 und 11 Sekunden liegt. Die maximale Bremszeit beträgt 31 Sekunden. Die Bremsstromstärke kann ebenfalls eingestellt werden und reicht bis zu 60 A. Die Steuerung erfolgt über einen Mikrocontroller, der die Funktionen präzise und reproduzierbar abarbeitet. Ein integrierter Meldeausgang ermöglicht die Anzeige des Betriebszustands oder die Weiterleitung von Signalen an übergeordnete Steuerungen.
Technik verständlich erklärt
Die Gleichstrombremsung funktioniert durch die Umwandlung der Wechselspannung über einen Einweggleichrichter in eine Gleichspannung, die an die Motorwicklungen angelegt wird. Dadurch entsteht ein magnetisches Feld, das dem Drehmoment des Motors entgegenwirkt und dessen Drehzahl abbremst. Die integrierte Stillstandserkennung überwacht die Drehzahl des Motors und schaltet den Bremsstrom automatisch ab, sobald der Motor stillsteht. Dies verhindert unnötige Energieverluste und schützt den Motor vor Überhitzung. Die Temperaturüberwachung sorgt zusätzlich dafür, dass das Gerät bei Überhitzung abgeschaltet wird, um Schäden zu vermeiden.
Kompatibilität und Zubehör
Das Bremsgerät ist für alle ein- und dreiphasigen Asynchronmotoren geeignet. Es ist nach der Norm IEC/EN 60947-4-2 ausgeführt, was die Einhaltung von Sicherheits- und Funktionsanforderungen für elektrische Betriebsmittel gewährleistet. Die integrierte Stern-Dreieck-Anlaufsteuerung ermöglicht einen sanften Motorstart, wodurch die mechanische Belastung des Antriebs reduziert wird. Die Montage erfolgt auf einer 35 mm Norm-Hutschiene, was eine einfache Installation in bestehende Schaltschränke ermöglicht. Die Klemmen L1 und L2 dienen zur Anschluss der Versorgungsspannung, während T1, T2 und T3 die Motoranschlüsse darstellen. Die Rückführkontakte X3 und X4 dienen zur Signalübertragung vom Motorschütz.
Montage und Installation
Das Gerät wird auf eine 35 mm Norm-Hutschiene aufgeschnappt, wodurch eine schnelle und sichere Montage in Schaltschränken möglich ist. Die Anschlussklemmen sind klar beschriftet: L1 und L2 für die Versorgungsspannung, T1, T2 und T3 für die Motoranschlüsse, X3 und X4 für die Rückmeldung des Motorschützes. Eine grüne Leuchtdiode zeigt an, dass die Versorgungsspannung anliegt und das Gerät betriebsbereit ist. Die Inbetriebnahme erfolgt ohne Strommessgerät, da die Bremsstromstärke über einen Regler eingestellt wird. Die Einstellung der Bremszeit erfolgt ebenfalls über einen Schalter, wobei die Werte zwischen 2 und 11 Sekunden liegen.
Vorteile im Betrieb
Das Bremsgerät BI 9034 bietet eine höhere Sicherheit durch kürzere Auslaufzeiten und vermeidet mechanischen Verschleiß, da keine mechanischen Bremsen erforderlich sind. Die integrierte Steuerung und das Bremsschütz reduzieren den Platzbedarf im Schaltschrank und senken die Kosten für zusätzliche Bauteile. Die einfache Inbetriebnahme und der wartungsfreie Betrieb machen das Gerät besonders für den Einsatz in industriellen Anlagen geeignet, bei denen Zuverlässigkeit und Betriebssicherheit im Vordergrund stehen. Die automatische Stillstandserkennung und Temperaturüberwachung erhöhen die Betriebssicherheit und verlängern die Lebensdauer des Geräts und des Motors.
| Technische Daten | |
| Baubreite | 90 mm |
| Bremsstrom einstellbar bis max. | 60 A |
| Bremszeit einstellbar bis max. | 31 s |
| Gerätetyp | BI 9034 |
| Automatische Stillstandsüberwachung | |
| Meldeausgang | |
| Temperaturüberwachung | |
| Variante | |
| Bremsstrom | 60 A |
| Bremszeit | 2 - 11 s |
| Kontaktbestückung | 4 Schließer |
| Nennspannung | AC 400 V |
