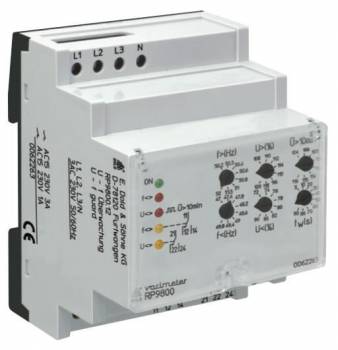

Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter
|
319,22 EUR |
|||||||||||
|
( 379,87 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 909274 | ||||||||||
| Hersteller-Nr.: | 0062263 | ||||||||||
| EAN-Code: | 4030641622633 | ||||||||||
| Gewicht: | 0.2 kg | ||||||||||
| Typ: | RP 9800.12 | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0062263:
Einsatzbereiche
Das Gerät ist primär für die Anwendung in Eigenerzeugungsanlagen wie Photovoltaik- oder Blockheizkraftwerken vorgesehen, die an das öffentliche Niederspannungsnetz angeschlossen sind. Es gewährleistet die Einhaltung der VDEW-Richtlinie für Anlagen über 30 kVA und kann als Alternative zu Freischaltstellen in Anlagen unter 30 kVA eingesetzt werden, wenn eine manuelle Trennstelle vorhanden ist. Die Trennung erfolgt bei Überschreitung oder Unterschreitung von Spannungs- und Frequenzgrenzwerten, um die Netzstabilität zu schützen.
Funktionen und Ausstattung im Detail
Bei Erreichen eines Grenzwertes schalten die Relais in die Ruhelage, was die Trennung der Anlage vom Netz bewirkt. Die Wiederzuschaltung erfolgt nach einer einstellbaren Verzögerungszeit von 90 Sekunden, sobald die gemessenen Werte wieder innerhalb des zulässigen Bereichs liegen. Die Einstellung der Grenzwerte erfolgt über rastende Drehschalter, die eine einfache und präzise Anpassung ermöglichen. Alle eingestellten Werte sind gleichzeitig sichtbar, was die Überprüfung und Dokumentation erleichtert. Ein Manipulationsschutz wird durch eine plombierbare Klarsichtabdeckung gewährleistet.
Technik verständlich erklärt
Die Spannungsüberwachung erfolgt 3-phasig gegen N, wobei der maximale und minimale Wert der einzelnen Phasen ausgewertet wird. Die Frequenz wird in Phase L1 gemessen, wobei der Neutralleiter als Referenz dient. Die Messung erfolgt im RMS-Verfahren, was eine genaue Darstellung der tatsächlichen Spannungswerte ermöglicht. Die Ausgangsrelais für Spannung und Frequenz arbeiten unabhängig voneinander, sodass eine Trennung bei Überschreitung eines der beiden Parameter erfolgt. Die Zeitverzögerung von 90 Sekunden sorgt dafür, dass kurzzeitige Schwankungen nicht zu einer unerwünschten Trennung führen. Die Ansprechverzögerung ist aktiviert, was bedeutet, dass das Gerät nicht sofort auf kleine Abweichungen reagiert, sondern eine kurze Stabilisierungszeit einbaut.
Kompatibilität und Zubehör
Das Gerät ist für eine Netzspannung von 3/N AC 400/230 V ausgelegt und erfordert keine Hilfsspannung. Es ist für die Montage in einem Installationsverteiler konzipiert und entspricht den Normen DIN EN 60255-1 und DIN EN 60947-1. Die Anschlussklemme für den Neutralleiter ist bei der Variante RP 9800.12 vorhanden und muss unbedingt angeschlossen werden. Die Anzeige erfolgt über LEDs: grün für die Versorgung, rot für Spannungs- und Frequenzabweichungen, gelb für die Relaiszustände. Die gelben LEDs blinken während der Verzögerungszeit tw.
Montage und Installation
Die Montage erfolgt in einem Installationsverteiler. Die Baubreite beträgt 70 mm, was eine Standardmontage in Schaltschränken ermöglicht. Der Neutralleiter muss an der vorgesehenen Klemme angeschlossen werden. Die Einstellungen erfolgen über die Drehschalter, die für Spannungs- und Frequenzgrenzwerte, die Wiederzuschaltzeit und den 10-Minuten-Mittelwert der Spannung vorgesehen sind. Die Anzeige der LEDs ermöglicht eine schnelle visuelle Kontrolle des Betriebszustands.
Vorteile im Betrieb
Die einfache Bedienung über rastende Drehschalter und die gleichzeitige Sichtbarkeit aller Einstellungen erleichtern die Konfiguration und Wartung. Der Manipulationsschutz durch die plombierbare Abdeckung erhöht die Sicherheit. Die hohe Messgenauigkeit und die separate Ausführung der Relais für Spannung und Frequenz sorgen für eine zuverlässige und präzise Reaktion auf Netzstörungen. Die einstellbare Verzögerungszeit verhindert unnötige Trennungen bei kurzzeitigen Schwankungen und gewährleistet eine stabile Betriebsführung der Anlage.
Frequenz- und Spannungseinstellungen
Die Frequenzüberwachung ist einstellbar im Bereich von 50,2 bis 52 Hz (Überfrequenz) und 47 bis 49,8 Hz (Unterfrequenz). Die Spannungsüberwachung umfasst Werte von 97 bis 218 V (L-N) bei 182 V Nennspannung und 248 bis 276 V (L-N) bei 230 V Nennspannung. Die Spannungsrückgangseinstellung liegt zwischen 131 und 164 V (L-N) bei 182 V und 166 bis 207 V (L-N) bei 230 V. Zusätzlich kann ein 10-Minuten-Mittelwert für Spannungsüberhöhung eingestellt werden, der zwischen 189 und 211 V (L-N) bei 182 V und 239 bis 267 V (L-N) bei 230 V liegt. Die Einstellungen erfolgen über 8-stufige Drehschalter, die in Prozentwerten der Nennspannung kalibriert sind.
Anzeige und Statusüberwachung
Die Statusanzeige erfolgt über LEDs: Die grüne LED zeigt die Versorgung an. Die rote LED für Frequenz (f<>) leuchtet bei Abweichungen, die rote LED für Spannung (U<>) leuchtet bei Spannungsabweichungen und blinkt, wenn der 10-Minuten-Mittelwert überschritten wird. Die gelben LEDs für die Relais (f<> und U<>) leuchten, wenn die Relais angezogen sind, und blinken während der Verzögerungszeit tw. Diese Anzeige ermöglicht eine schnelle visuelle Kontrolle des Betriebszustands und der Reaktion auf Netzstörungen.
| Technische Daten | |
| 1- / 3-phasig | 3 |
| Ausgangskontakte | 2 Wechsler |
| Baubreite | 70 mm |
| Gehäusebauform | Installationsverteiler |
| Hilfsspannung | Ohne |
| Gerätetyp | RP 9800 |
| Ansprechverzögerung | |
| Variante | |
| Kontaktbestückung | 2 Wechsler |
| Netzspannung | 3/N AC 400/230 V |
| Zeitverzögerung | 90 s |
Fragen & Antworten
Wie ist die Lieferzeit von Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter ?
Der Artikel Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062263 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0062263 RP9800.12 3/N AC400/230V tw=90S Spannungs-/Frequenzwächter für nur 307,25 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
