Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät
( 4.4 / 5 ) 60 Wertungen

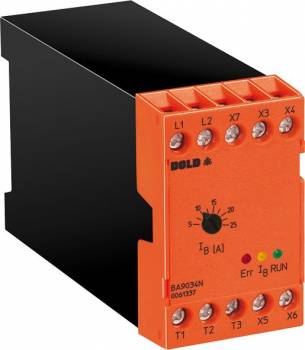

Dold 0062409
Abbildung kann vom Original abweichen !
338,95 EUR
( 403,35 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät
Datenblatt:file_download Download
Lieske-Nr.:993718
Hersteller-Nr.: 0062409
EAN-Code: 4030641624095
Gewicht:0.63 kg
Typ:BA9034N 10A AC50/60HZ 400V 2-11S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4333,87 EUR
8328,78 EUR
12323,70 EUR
16318,61 EUR

Produktinformationen zu Dold 0062409:

Das Dold Motorbremsgerät BA9034N ist ein elektronisches Gerät zur Gleichstrombremsung von 1- und 3-phasigen Asynchronmotoren. Es wird in industriellen Anlagen eingesetzt, um die Stillsetzzeit von Motoren zu verkürzen und die Betriebssicherheit zu erhöhen. Das Gerät ist für eine Nennspannung von AC 400 V ausgelegt und arbeitet mit einer Frequenz von 50/60 Hz. Die Bremsfunktion wird über ein integriertes Bremsschütz realisiert, das nach Abschaltung des Motorschützes aktiviert wird. Die Bremszeit ist einstellbar und beträgt im vorliegenden Modell 2 bis 11 Sekunden, wobei die maximale einstellbare Bremszeit bis zu 31 Sekunden reichen kann. Der Bremsstrom ist ebenfalls regelbar und kann im Bereich von 2 bis 10 A eff eingestellt werden, wobei die maximale Bremsstromstärke bis zu 32 A eff erreicht werden kann. Die Steuerung erfolgt über einen Mikrocontroller, der die Bremsvorgänge präzise und zuverlässig abwickelt.

Einsatzbereiche
Das Motorbremsgerät BA9034N ist für eine Vielzahl von Anwendungen in der Industrie geeignet, insbesondere in Maschinenbau und Fertigungstechnik. Typische Einsatzfälle sind Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen. In diesen Anlagen ist eine schnelle und kontrollierte Stillsetzung des Motors erforderlich, um die Produktivität zu erhöhen und die Sicherheit der Bedienung zu gewährleisten. Die kompakte Bauform und die Montage auf einer 35 mm Norm-Hutschiene ermöglichen eine einfache Integration in bestehende Anlagen ohne umfangreiche Umbauten.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine automatische Stillstandserkennung, die sicherstellt, dass die Bremsfunktion nur dann aktiviert wird, wenn der Motor tatsächlich stillsteht. Dies verhindert unnötige Bremsvorgänge und schützt die Maschine vor übermäßiger Belastung. Ein integrierter Meldeausgang ermöglicht die Anzeige von Betriebszuständen und Fehlermeldungen. Die Betriebsbereitschaft wird durch eine grüne LED angezeigt, während eine rote LED bei Fehlern blinkt – beispielsweise bei einer außerhalb der Toleranz liegenden Netzfrequenz, einem nicht erreichten Bremsstrom oder einer Übertemperatur am Leistungsteil. Eine gelbe LED signalisiert, dass der Bremsstrom fließt, wobei die Anzeige je nach eingestellter maximaler Bremszeit (11 s oder 31 s) dauerhaft leuchtet oder blinkt.

Technik verständlich erklärt
Die Bremsung erfolgt durch die Einspeisung eines Gleichstroms in die Ständerwicklung des Motors, wodurch ein magnetisches Feld erzeugt wird, das den Rotor abbremsen. Die Gleichspannung wird über einen Einweggleichrichter erzeugt, der an den Klemmen T1 und T2 abgenommen wird. Die Bremsverzugszeit, also die Zeit, bis die Rest-EMK (elektromotorische Kraft) abgebaut ist, wird selbstoptimierend geregelt und beträgt zwischen 0,2 und 2 Sekunden. Die Versorgungsspannung wird an den Klemmen L1 und L2 angeschlossen, wodurch der Verriegelungskontakt für das Motorschütz geschlossen wird. Die gesamte Steuerung erfolgt über den Mikrocontroller, der die Bremszeit und den Bremsstrom präzise steuert.

Kompatibilität und Zubehör
Das Gerät ist für alle 1- und 3-phasigen Asynchronmotoren geeignet und entspricht der Norm IEC/EN 60947-4-2. Es ist für den Einsatz in industriellen Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von 0 °C bis +45 °C und einer Lagerungstemperatur von -25 °C bis +75 °C. Die Luftfeuchtigkeit darf bis zu 93 % bei 40 °C betragen. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt. Die elektrische Lebensdauer beträgt 100.000 Schaltspiele, die mechanische Lebensdauer 50 Millionen Schaltspiele. Die Kontaktbestückung umfasst einen Wechsler mit einer Schaltleistung von 5 A / AC 250 V.

Montage und Installation
Das Motorbremsgerät wird auf einer 35 mm Norm-Hutschiene montiert, was eine schnelle und sichere Installation ermöglicht. Die Anschlussklemmen sind klar beschriftet: L1-L2 für die Versorgungsspannung, T1-T2 für die Bremsgleichspannung und X3-X4 sowie X5-X6 für die Verriegelung und den Start. Die Inbetriebnahme erfolgt ohne Strommessgerät, da die Einstellung des Bremsstroms und der Bremszeit über die integrierte Steuerung erfolgt. Die Geräte sind verschleiß- und wartungsfrei, was die Betriebskosten senkt und die Verfügbarkeit erhöht.

Vorteile im Betrieb
Durch die kürzere Auslaufzeit wird die Produktivität gesteigert und die Sicherheit erhöht. Die kostengünstige und kompakte Bauform ermöglicht eine einfache Integration in bestehende Anlagen. Die automatische Stillstandserkennung und die integrierte Fehleranzeige sorgen für eine zuverlässige und wartungsfreie Betriebsweise. Die Einhaltung der Norm IEC/EN 60947-4-2 gewährleistet die elektrische Sicherheit und die Kompatibilität mit anderen Bauteilen im Anlagenbau. Das Gerät ist für Dauerbetrieb ausgelegt und bietet eine hohe Zuverlässigkeit in industriellen Anwendungen.

Zulassungen und Kennzeichen
Das Gerät trägt das UKCA-Zeichen, was die Konformität mit den geltenden europäischen Sicherheits- und Umweltanforderungen bestätigt. Die Zuordnungsart gemäß IEC/EN 60947-4-1 ist Typ 1, was bedeutet, dass das Gerät nach einem Kurzschlussdefekt ausgetauscht werden muss. Die Kurzschlussfestigkeit beträgt maximal 20 A gG / gL, und der Halbleiterschutz ist für max. 1200 A/2 s ausgelegt. Die Überspannungskategorie beträgt III, und die Luft- und Kriechstrecken entsprechen einem Verschmutzungsgrad 2 mit einer Bemessungsstoßspannung von 6 kV.

EMV und Umgebungsbedingungen
Das Gerät ist störfest gegenüber elektromagnetischen Störungen. Die Störfestigkeit gegenüber statischer Entladung beträgt 8 kV (Luftentladung) gemäß IEC/EN 61000-4-2. Die HF-Einstrahlung ist im Bereich von 80 MHz bis 1,0 GHz mit 10 V/m und von 1,0 GHz bis 2,5 GHz mit 3 V/m gemäß IEC/EN 61000-4-3 spezifiziert. Die Betriebstemperatur liegt zwischen 0 °C und +45 °C, die Lagerungstemperatur zwischen -25 °C und +75 °C. Die relative Luftfeuchtigkeit darf 93 % bei 40 °C betragen. Die Betriebshöhe ist auf ≤ 2000 m begrenzt.

Lebensdauer und Schaltvermögen
Die elektrische Lebensdauer beträgt 100.000 Schaltspiele, die mechanische Lebensdauer 50 Millionen Schaltspiele. Das Schaltvermögen nach AC 15 beträgt für den Schließer 5 A / AC 230 V und für den Öffner 2 A / AC 230 V. Die Leistungsaufnahme der Elektronik beträgt 5 VA. Die Einschaltdauer bei maximaler Bremsstromstärke beträgt 8 %. Die Bremsspannung liegt zwischen DC 10 V und DC 190 V.

Anwendungsbeispiele
Das Gerät wird in Sägemaschinen, Zentrifugen, Holzbearbeitungsmaschinen, Textilmaschinen und Förderanlagen eingesetzt, wo eine schnelle und sichere Stillsetzung des Motors erforderlich ist. Die integrierte Stillstandserkennung und die einfache Montage auf der Hutschiene machen es zu einer praxisgerechten Lösung für den industriellen Einsatz.

Technische Daten
Baubreite45 mm
Bremsstrom einstellbar bis max.32 A
Bremszeit einstellbar bis max.31 s
GerätetypBA 9034N
Automatische StillstandsüberwachungJa
MeldeausgangJa
Variante
Bremsstrom10 A
Bremszeit2 - 11 s
Kontaktbestückung1 Wechsler
NennspannungAC 400 V
Zulassungen und KennzeichenUKCA
VarianteMit Stillstandserkennung. Einstellbarer Bremsstrom


Produktdatenblatt
Datenblatt zu Dold 0062409, EAN: 4030641624095

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät ?

Der Artikel Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062409 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0062409 BA9034N 10A AC 50/60Hz 400V 2-11S Motorbremsgerät für nur 333,87 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
