Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s
( 4.5 / 5 ) 27 Wertungen

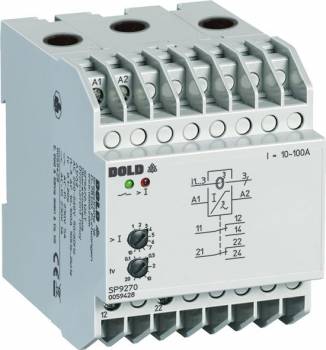

Dold 0062412
Abbildung kann vom Original abweichen !
516,01 EUR
( 614,05 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 11,30 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s
Datenblatt:file_download Download
Lieske-Nr.:1320775
Hersteller-Nr.: 0062412
EAN-Code: 4030641624125
Gewicht:0.224 kg
Typ:SP9270.12CT AC220-240V 7,5-75A
Staffelpreise netto
Ab AnzahlPreis pro Stück
3512,14 EUR
6508,27 EUR
9504,40 EUR
12500,53 EUR

Produktinformationen zu Dold 0062412:

Das Dold SP9270.12CT ist ein 3-phasiges Stromrelais zur Überwachung von Strömen in Dreh- und Wechselstromnetzen. Es dient der Überstromüberwachung und wird in industriellen Schaltschränken eingesetzt, wo eine präzise und zuverlässige Stromüberwachung erforderlich ist. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird, was eine klare Signalisierung von Betriebszuständen ermöglicht. Die Hilfsspannung beträgt AC 220–240 V, und die Messbereiche liegen zwischen 7,5 und 75 A. Die Zeitverzögerung ist einstellbar und reicht von 0,1 bis 20 Sekunden, wodurch kurzzeitige Stromspitzen berücksichtigt oder ausgeblendet werden können.

Einsatzbereiche
Das Relais ist für den Einsatz in industriellen Anlagen, wie z. B. in der Fertigungsautomatisierung, der Energieversorgung oder in Maschinensteuerungen, geeignet. Es überwacht die Stromaufnahme in 3-phasigen Netzen und reagiert bei Überschreitung des eingestellten Schaltpunktes. Die galvanische Trennung zwischen Hilfskreis und Messkreis gewährleistet eine hohe Sicherheit und verhindert Störungen im Steuerkreis. Die Baubreite von 70 mm und die Bauform für Schaltschränke machen es ideal für Einbau in Standard-Schaltanlagen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Wechsler als Ausgangskontakte, die für die Steuerung von Hilfsrelais, Signalanzeige oder Abschaltvorgängen genutzt werden können. Der Ansprechwert ist einstellbar, sodass das Relais flexibel an verschiedene Lasten angepasst werden kann. Die Hysterese ist fest eingestellt und beträgt etwa 4 %, was eine stabile Schaltverhalten bei geringen Stromschwankungen gewährleistet. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED zeigt an, dass der Strom innerhalb der Grenzen liegt, eine rote LED meldet einen Überstrom. Die einstellbare Zeitverzögerung ermöglicht eine differenzierte Reaktion auf kurzzeitige Lastspitzen.

Technik verständlich erklärt
Das SP9270.12CT arbeitet mit einem integrierten Durchführungsstromwandler, der den Messstrom aus dem Hauptkreis abgreift. Die Messung erfolgt im Bereich von 7,5 bis 75 A, wobei der Ansprechwert über eine Brücke an den Klemmen 11, 12 und 14 eingestellt wird. Die Hilfsspannung wird über die Klemmen A1 und A2 zugeführt. Die Ausgangskontakte (Rel. 1 und Rel. 2) sind als Wechsler ausgeführt und ermöglichen die Ansteuerung von externen Schaltgeräten. Das Ruhestromprinzip bedeutet, dass das Ausgangsrelais im Normalzustand aktiv ist und bei einem Fehlerzustand (Überstrom) de-energisiert wird, was eine klare Zustandsanzeige ermöglicht.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken konzipiert und entspricht der Norm IEC/EN 60255-1. Es ist mit anderen Geräten der SP- und IP-Serie kompatibel, die ebenfalls in 3-phasigen Anwendungen eingesetzt werden. Die Klemmenbezeichnung und die Schaltbilder im Datenblatt ermöglichen eine eindeutige Verdrahtung. Die galvanische Trennung zwischen Mess- und Hilfskreis ist ein wesentlicher Sicherheitsaspekt, insbesondere bei der Integration in bestehende Steuerungen.

Montage und Installation
Die Montage erfolgt in Schaltschränken mit Montageplatte und Kabelkanal. Die Anschlussklemmen befinden sich oben, was eine einfache Verkabelung ermöglicht. Die Verdrahtung erfolgt gemäß den Schaltbildern im Datenblatt, wobei die Klemmen i1, i2, i3 für die Strommessung und A1, A2 für die Hilfsspannung verwendet werden.

Vorteile im Betrieb
Das SP9270.12CT bietet eine hohe Zuverlässigkeit durch die galvanische Trennung und die einstellbare Zeitverzögerung. Die LED-Anzeigen ermöglichen eine schnelle visuelle Zustandskontrolle. Die einstellbaren Parameter (Ansprechwert, Zeitverzögerung) machen das Gerät universell einsetzbar. Die Bauform für Schaltschränke und die Baubreite von 70 mm passen sich standardisierten Schaltanlagen an. Das Ruhestromprinzip sorgt für eine klare Signalisierung von Fehlern, da das Relais im Fehlerfall de-energisiert wird.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite70 mm
GehäusebauformSchaltschrank
GerätetypSP 9270CT
AnsprechverzögerungJa
Variante
HilfsspannungAC 220 - 240 V
Kontaktbestückung2 Wechsler
Messbereich7,5 - 75 A
Zeitverzögerung0,1 - 20 s
Variante3-phasiges Stromrelais mit Durchführungsstromwandler. Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0062412, EAN: 4030641624125

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s ?

Der Artikel Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0062412 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0062412 SP9270.12CT AC220-240V 7,5-75A Überstromrelais Tv=0,1-20 s für nur 512,14 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
