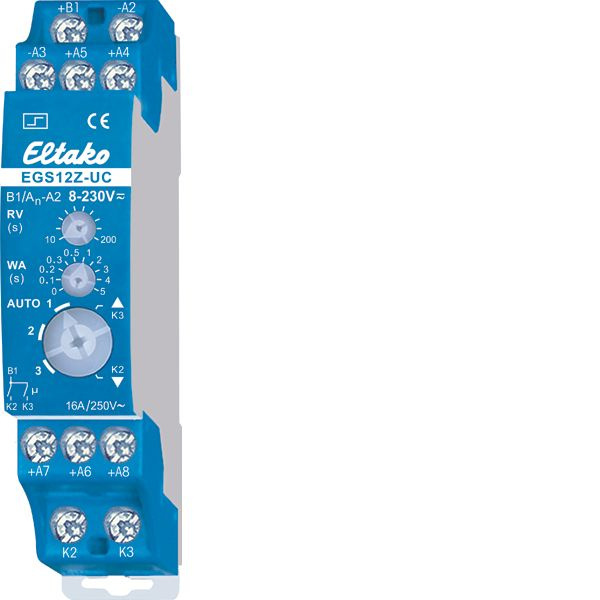

Eltako 21200401 EGS12Z-UC Stromstoß-Gruppenschalter 8-230 V 1+1 S n. potenz. content_copy

Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 bis 0,4 Watt. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais DCM12-UC. Versorgungs- und Schaltspannung 8..230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos. Bei Markisen ist auf = aufwickeln, also einfahren, und ab = abwickeln, also ausfahren. Bei Fenstern ist auf = auf wie öffnen und ab = zu wie schließen. Funktions-Drehschalter: AUTO 1 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien eingeschaltet. Bei der örtlichen Steuerung mit einem Taster an A3+A4 (mit einer Brücke verbinden) oder einem Doppeltaster an A5/A6 bewirkt ein Doppelimpuls das langsame Drehen in die Gegenrichtung, welches mit einem weiteren Impuls gestoppt wird. AUTO 2 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ganz ausgeschaltet. AUTO 3 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ebenfalls ausgeschaltet. Die bei AUTO 1 und AUTO 2 dynamischen Zentral-Steuereingänge A5 und A6 sind jedoch zunächst statisch und lassen so das Wenden von Jalousien durch Tasten zu. Erst nach 1 Sekunde ständiger Ansteuerung schalten sie auf dynamisch um. Pfeil nach oben + unten = Die Handsteuerung erfolgt in den Positionen Pfeil nach oben (auf) und Pfeil nach unten (ab) des unteren Drehschalters. Die Handsteuerung hat Priorität vor allen anderen Steuerbefehlen. WA = Die Wendeautomatik für Jalousien und Markisen wird mit dem mittleren Drehschalter eingestellt. 0 = ausgeschaltet, sonst zwischen 0.1 und 5 Sekunden eingeschaltet mit eingestellter Wendezeit. Hierbei wird nur bei ab nach Ablauf der mit dem oberen Drehschalter eingestellten Verzögerungszeit eine Drehrichtungsumkehr vollzogen, um z.B. Markisen zu spannen oder Jalousien in eine bestimmte Position zu stellen. RV = Die Verzögerungszeit (Rückfallverzögerung RV) wird mit dem oberen Drehschalter eingestellt. Befindet sich der Stromstoß-Gruppenschalter in der Stellung auf oder ab, so läuft die eingestellte Verzögerungszeit, an deren Ende das Gerät automatisch auf halt umschaltet. Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wie das Beschattungselement oder der Rollladen benötigt, um von einer Endstellung in die andere zu kommen. Unter diesem Drehschalter befindet sich die LED-Anzeige für die Verzögerungszeiten WA und RV. Örtliche Steuerung mit Taster an den Klemmen A3+A4 (mit einer Brücke verbinden). Mit jedem Impuls wechselt der Stromstoß-Gruppenschalter die Schaltstellung in der Reihenfolge auf, halt, ab, halt. Örtliche Steuerung mit Rollladenkippschalter an den Klemmen A3 und A4. Örtliche Steuerung mit Rollladendoppeltaster an den Klemmen A5 und A6. Mit einem Tastimpuls wird die Schaltstellung auf oder ab aktiviert. Ein weiterer Impuls von einem der beiden Taster unterbricht den Ablauf sofort. Zentralsteuerung dynamisch ohne Priorität an den Klemmen A5 (auf) und A6 (ab). Mit einem Steuersignal wird die Schaltstellung auf oder ab aktiviert. Ein weiteres Steuersignal (
Typ: EGS12Z-UC
