Eltako 30014049 FGW14-USB RS485-Bus-Gateway content_copy

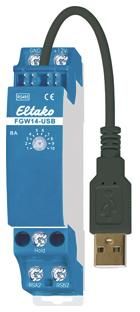

Mehrfach-Gateway mit USB-A-Anschluss. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Das Gateway ist nur 1 TE breit, jedoch mehrfach verwendbar: Zum Anschluss eines Controllers oder eines PCs über eine USB-Schnittstelle, zum Einkoppeln von bis zu drei FEM, zur Verbindung mit den Bus-Komponenten der älteren Baureihe 12 oder als Busverbinder von zwei RS485-Bussen der Baureihe 14. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Die PC-Verbindung erfolgt über eine USB-Schnittstelle mit 9600 Baud oder 58k Baud. Funk-Empfangsmodule FEM werden parallel an die Sub-Bus-Klemmen RSA2 und RSB2 sowie die Stromversorgungs-Klemmen GND und +12V angeschlossen. Bis zu 10 Taster-Eingabemodule FTS12EM werden ggf. in Reihe an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen, ggf. in Reihe mit Funk-Empfangsmodulen FEM. Die Controller - oder PC-Verbindung ­ erfolgt über eine USB-Schnittstelle. Baureihe 12-Aktoren werden an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen. Eine Hold-Verbindung gibt es hier nicht. Ein zweiter Baureihe 14-Bus wird über die Klemmen RSA2/RSB2 eingespeist. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.
