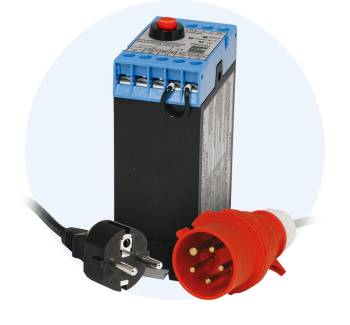

EPA 50275390 PECON+ Schutzleiterüberwachung TN-Netz content_copy

Das EPA PECON+ (Herstellernummer 50275390) ist ein Schutzleiter-Überwachungsgerät für ein- und dreiphasige TN-Netze mit Neutralleiter. Es dient der kontinuierlichen Überwachung des Ableitstroms im Schutzleiter (PE) und schaltet bei einer Grenzwertüberschreitung über ein integriertes Alarmrelais ab. Das Gerät ist speziell für Anlagen mit Frequenzumrichtern und anderen elektronischen Geräten konzipiert, bei denen der Schutzleiter eine kritische Rolle für die elektrische Sicherheit spielt.

Einsatzbereiche
Das Gerät wird direkt am Versorgungspunkt einer Maschine oder Anlage installiert, um die Integrität des Schutzleiters zu gewährleisten. Es ist für 1- und 3-phasige TN-Netze (TN-S-Systeme) ausgelegt, bei denen der Schutzleiter über den Neutralleiter (N) und die Phasenleiter (L) verläuft. Die Überwachung erfolgt auf Basis des Ableitstroms, der bei einer Unterbrechung oder Verschlechterung des Schutzleiters ansteigt. Die Anwendung ist insbesondere in industriellen Umgebungen mit elektronischen Steuerungen, Antrieben oder Frequenzumrichtern sinnvoll, wo eine Unterbrechung des PE-Leiters zu Gefährdungen führen kann.

Funktionen und Ausstattung im Detail
Das PECON+ überwacht den Ableitstrom im Schutzleiter und reagiert bei Überschreitung des Grenzwerts von mehr als 3,5 mA AC. Die Ansprechschwelle liegt unter 1000 Ω, was eine hohe Empfindlichkeit für Defekte im Schutzleiter gewährleistet. Bei Erkennung eines Fehlers schaltet das integrierte Alarmrelais innerhalb von weniger als 0,4 Sekunden. Die Statusanzeige erfolgt über eine LED, die drei Zustände anzeigt: OK, Fehler Netzphase und Alarm. Eine Prüftaste ermöglicht die manuelle Überprüfung der Funktionalität des Geräts. Das Gerät ist für den Einsatz in Anlagen mit Frequenzumrichtern und anderen elektronischen Geräten geeignet, bei denen der Schutzleiter eine kritische Rolle spielt.

Technik verständlich erklärt
Das Gerät arbeitet mit einer Betriebsspannung von 200 bis 230 VAC (±10 %) bei einer Frequenz von 50/60 Hz (±5 %). Die Verlustleistung beträgt 5 VA, was eine geringe Belastung für das Netz bedeutet. Die Schutzart IP20 an den Klemmen und IP20 am Gehäuse schützt vor Berührung mit Fingern und vor festen Fremdkörpern sowie Spritzwasser, jedoch nicht vor Eindringen von Staub oder Wasser. Die Umgebungstemperatur während des Betriebs liegt zwischen −15 °C und +40 °C, während die Lagerung bis zu +70 °C möglich ist. Die Montage erfolgt auf einer Tragschiene TS35 gemäß DIN EN 50022, was eine standardisierte Befestigung in Schaltschränken ermöglicht.

Kompatibilität und Zubehör
Das Gerät ist für 1- und 3-phasige TN-Netze (L/N/PE, L1/L2/L3/PE, L1/L2/L3/N/PE) konzipiert. Der Meldekontakt ist potenzialfrei und kann Lasten bis zu 250 VAC/5 A oder 30 VDC/2 A schalten. Die Anschlussquerschnitte sind auf max. 4,0 mm² massiv und max. 2,5 mm² flexibel mit Hülse begrenzt. Es ist kein spezielles Zubehör erforderlich, da das Gerät als eigenständiges Überwachungsgerät ausgelegt ist. Die Zulassungen umfassen, und die Normen sind DIN EN 50178/VDE 0160 sowie DIN EN 61800-5-1.

Montage und Installation
Die Montage erfolgt auf einer DIN-Tragschiene TS35 (DIN EN 50022). Das Gerät hat eine Breite von 45 mm und Abmessungen von 75 × 45 × 125 mm. Die Klemmen sind für die genannten Querschnitte ausgelegt, wobei flexibel verlegte Leitungen mit einer Hülse versehen werden müssen. Die Installation erfolgt direkt am Versorgungspunkt der Maschine, wobei die korrekte Verbindung von Phasen, Neutralleiter und Schutzleiter sicherzustellen ist. Die Prüftaste ermöglicht eine schnelle Funktionsprüfung nach der Montage.

Vorteile im Betrieb
Das PECON+ bietet eine zuverlässige, kontinuierliche Überwachung des Schutzleiters, wodurch potenzielle Gefahren durch Unterbrechungen frühzeitig erkannt werden. Die kurze Ansprechverzögerung von unter 0,4 Sekunden gewährleistet eine schnelle Reaktion. Die LED-Anzeige ermöglicht eine visuelle Überwachung des Betriebszustands. Die Kompatibilität mit Frequenzumrichtern und elektronischen Geräten macht es zu einer geeigneten Lösung in modernen industriellen Anlagen. Die Montage auf DIN-Schiene und die geringe Verlustleistung erleichtern die Integration in bestehende Schaltanlagen.

Lieferumfang
Zum Lieferumfang gehört das Schutzleiter-Überwachungsgerät PECON+ in der Ausführung für TN-Netze. Es sind keine zusätzlichen Komponenten, wie Batterien, Kabel oder Montagematerial, enthalten.

Allgemein
Netzform	TN-S System (mit Neutralleiter)
Betriebsspannung	200–230 VAC
Frequenz	50/60 Hz
Ansprechverzögerung	<0,4 s
Ansprechschwelle	<1000 Ω
Verlustleistung	5 VA
Schutzart	IP20 (Klemmen), IP40 (Gehäuse)
Meldekontakt	max. 250 VAC/5 A; 30 VDC/2 A
Umgebungstemperatur	−15 bis +40°C (Betrieb); −25 bis +70°C (Lagerung)
Befestigung	Tragschiene TS35 (DIN EN 50022)
Anschluss	max. 4,0 mm² massiv; max. 2,5 mm² flexibel mit Hülse
Zulassungen	CE
Normen	DIN EN 50178 / VDE 0160; DIN EN 61800-5-1

---
