EPA 50275391 PECON+ IT Schutzleiterüberwachung content_copy

Das Schutzleiter-Überwachungsgerät der Marke EPA, Herstellernummer 50275391, ist ein spezialisiertes Gerät zur Überwachung des Schutzleiters (PE) in 3-phasigen IT-Netzen, also in Netzen ohne Neutralleiter. Es dient der kontinuierlichen Überwachung von Ableitströmen im Schutzleiter, um frühzeitig auf Isolationsfehler oder andere Störungen im elektrischen System reagieren zu können. Das Gerät ist insbesondere für Anlagen mit Frequenzumrichtern in IT-Netzen ausgelegt, wo eine stabile und sichere Stromversorgung von hoher Bedeutung ist. Die Überwachung erfolgt gemäß den Normen DIN EN 50178/VDE 0160 und DIN EN 61800-5-1, die für die Sicherheit und Funktionalität in industriellen und technischen Anlagen gelten.

Einsatzbereiche
Das Gerät ist für den Einsatz in industriellen und technischen Anlagen konzipiert, in denen IT-Netze eingesetzt werden, beispielsweise in Produktionsanlagen, Maschinenbau, oder bei Anlagen mit Frequenzumrichtern. IT-Netze sind besonders in der Fertigungstechnik verbreitet, da sie eine hohe Betriebssicherheit bieten, da bei einem Isolationsfehler kein Kurzschlussstrom fließt, sondern nur ein geringer Ableitstrom. Das Überwachungsgerät sorgt dafür, dass dieser Ableitstrom im PE-Leiter kontinuierlich überwacht wird, um bei Überschreitung der Ansprechschwelle eine Alarmmeldung auszulösen.

Funktionen und Ausstattung im Detail

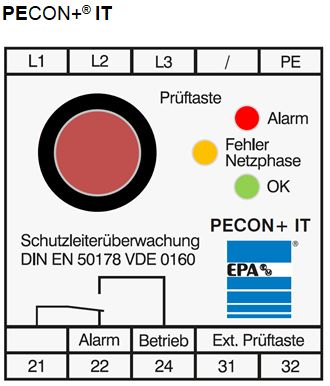

Das Gerät verfügt über ein Alarmrelais, das bei Erkennung eines Fehlers im Schutzleiter oder in einer Netzphase einen Kontakt schließt. Dieser Kontakt kann an externe Warnsysteme, wie z. B. Licht- oder Tonsignale, angeschlossen werden. Die Statusanzeige erfolgt über eine LED-Anzeige, die drei Zustände signalisiert: OK (normale Betriebsbedingungen), Fehler Netzphase (Störung in einer der Netzphasen) und Alarm (Überschreitung der Ansprechschwelle im PE-Leiter). Eine integrierte Prüftaste ermöglicht die manuelle Überprüfung der Funktionalität des Geräts. Optional kann eine externe Prüftaste angeschlossen werden, was die Integration in größere Überwachungssysteme erleichtert.

Technik verständlich erklärt
Die Ansprechschwelle des Geräts liegt unter 1000 Ω, was bedeutet, dass es bei einem Widerstand im Schutzleiter unter diesem Wert reagiert. Die Ansprechverzögerung beträgt weniger als 0,4 Sekunden, was eine schnelle Reaktion auf Störungen ermöglicht. Die Betriebsspannung beträgt 400 VAC mit einer Toleranz von ±10 %, und die Frequenz liegt bei 50/60 Hz mit einer Toleranz von ±5 %. Die Verlustleistung des Geräts beträgt 23 VA, was für die Betriebssicherheit und Wärmeentwicklung relevant ist. Die Schutzart IP20 an den Klemmen und IP20 am Gehäuse schützt vor Berührung mit Fingern und vor dem Eindringen von festen Fremdkörpern größer als 1 mm sowie vor Spritzwasser in Richtung der Klemmen, jedoch nicht vor direktem Wasserstrahl. Das Gerät ist für den Einsatz in Innenräumen ausgelegt, da die Schutzart IP20 keine Aussenbereichsbeständigkeit gewährleistet.

Kompatibilität und Zubehör
Das Gerät ist für Anlagen mit Frequenzumrichtern in IT-Netzen konzipiert, was eine spezifische Anwendung in der industriellen Automatisierung und Maschinensteuerung darstellt. Die Anschlussquerschnitte sind auf max. 4,0 mm² massiv und max. 2,5 mm² flexibel mit Hülse begrenzt, was die Verwendung mit Standardkabeln ermöglicht. Die Befestigung erfolgt über eine Tragschiene TS35 gemäß DIN EN 50022, was die Montage in Standard-Schalttafeln oder Verteilerkästen ermöglicht. Die Umgebungstemperatur für den Betrieb liegt zwischen −15 °C und +40 °C, wobei das Gerät bei Lagerung Temperaturen von −25 °C bis +70 °C verträgt.

Montage und Installation
Die Montage erfolgt auf einer Tragschiene TS35, die in der Elektrotechnik standardmäßig in Schalttafeln und Verteilern verwendet wird. Die Klemmen sind für die genannten Querschnitte ausgelegt, wobei flexibles Kabel nur mit einer Hülse angeschlossen werden darf. Die Installation erfolgt in der Regel im Verteiler oder in der Nähe der Hauptversorgung, um eine schnelle Reaktion auf Störungen zu gewährleisten. Die Anschlusskabel müssen entsprechend den Vorschriften für elektrische Anlagen verlegt werden.

Vorteile im Betrieb
Die kontinuierliche Überwachung des Schutzleiters ermöglicht eine frühzeitige Erkennung von Isolationsfehlern, was die Betriebssicherheit erhöht und Schäden an Maschinen oder Anlagen verhindern kann. Die klare LED-Anzeige und das Alarmrelais sorgen für eine schnelle und eindeutige Meldung bei Fehlern. Die Integration in bestehende Überwachungssysteme durch externe Prüftaste und Meldekontakt ermöglicht eine zentrale Fehlerdiagnose. Das Gerät ist für den Einsatz in IT-Netzen optimiert, die in der industriellen Elektrotechnik eine wichtige Rolle spielen.

Allgemein
Netzform	IT-System (ohne Neutralleiter)
Betriebsspannung	400 VAC
Spannungstoleranz	±10%
Frequenz	50/60 Hz
Frequenztoleranz	±5%
Ansprechverzögerung	<0,4 s
Ansprechschwelle	<1000 Ω
Verlustleistung	23 VA
Schutzart Klemmen	IP20
Schutzart Gehäuse	IP40
Meldekontakt	max. 250 VAC/5 A; 30 VDC/2 A
Umgebungstemperatur Betrieb	−15 bis +40 °C
Umgebungstemperatur Lagerung	−25 bis +70 °C
Befestigung	Tragschiene TS35 (DIN EN 50022)
Anschluss massiv	max. 4,0 mm²
Anschluss flexibel	max. 2,5 mm²
Zulassungen	CE
Normen	DIN EN 50178 / VDE 0160; DIN EN 61800-5-1

---
