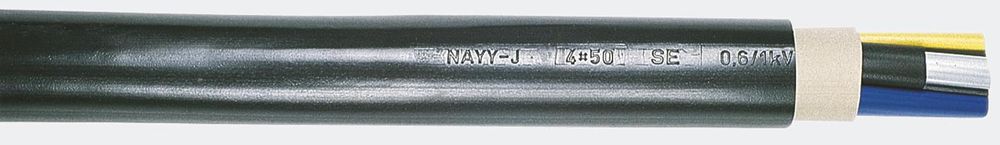

Faber Kabel 2937250 NAYY-J 1X240 RM var. Niederspannungs-Erdkabel Aluminiumleiter content_copy

Das NAYY-J 1X240 RM var. von Faber Kabel ist ein Niederspannungs-Erdkabel mit Aluminiumleiter, das für den Einsatz im Freien, im Erdreich, in Wasser sowie in trockenen und feuchten Innenräumen konzipiert ist. Es eignet sich insbesondere für Kraftwerke, Industrie- und Schaltanlagen, Kabelkanäle sowie Ortsnetze, sofern keine mechanischen Beschädigungen zu erwarten sind. Das Kabel verfügt über einen Schutzleiter (Kennzeichnung J) und ist somit für die Verwendung in elektrischen Anlagen mit Schutzleiterführung geeignet. Der Außenmantel besteht aus schwarzem PVC, was eine hohe Beständigkeit gegenüber Umwelteinflüssen gewährleistet.

Einsatzbereiche
Das Kabel ist für vielfältige Anwendungen im Bereich der Energie- und Steuerungstechnik vorgesehen. Es kann im Erdreich verlegt werden, ist für den Einsatz in Wasser geeignet und eignet sich auch für Innenräume, unabhängig von der Luftfeuchtigkeit. Die Verwendung in Kabelkanälen und Ortsnetzen ist ebenfalls vorgesehen, sofern keine mechanischen Belastungen auftreten. Die Kombination aus Aluminiumleiter und PVC-Isolation macht es besonders für Anlagen im Industrie- und Energiebereich geeignet, wo hohe elektrische Leitfähigkeit und mechanische Stabilität gefordert sind.

Funktionen und Ausstattung im Detail
Der Leiter besteht aus Aluminium nach VDE 0295 und ist entweder rund eindrähtig (RE), sektorenförmig eindrähtig (SE) oder sektorenförmig mehrdrähtig (SM) ausgeführt. Die Aderisolation erfolgt mit PVC, wobei die Aderkennzeichnung nach VDE 0293-308 erfolgt. Ein Füllmantel sorgt für eine gleichmäßige Verteilung der Adern im Kabelquerschnitt. Der Schutzleiter (J) ist integriert, was die Einhaltung von Schutzmaßnahmen in elektrischen Anlagen ermöglicht. Der Außenmantel aus schwarzem PVC bietet Schutz vor äußeren Einflüssen und ist für den Einsatz im Freien geeignet.

Technik verständlich erklärt
Die Nennspannung beträgt 0,6/1 kV, was die Verwendung in Niederspannungsanlagen ermöglicht. Die Prüfspannung von 4 kV sichert die elektrische Festigkeit des Kabels. Die maximale Betriebstemperatur liegt bei +70 °C, wobei das Kabel beim Verlegen Temperaturen von -5 °C bis +50 °C verträgt und nach der Verlegung Temperaturen von -30 °C bis +70 °C aushält. Der Biegeradius beträgt 12-fach des Kabeldurchmessers, was eine flexible Verlegung ermöglicht. Die Flammwidrigkeit entspricht VDE 0472 T. 804, Prüfart B (entspricht IEC 332-1), was bedeutet, dass das Kabel bei einem Brandversuch keine lebendige Flamme weitergibt und somit eine geringe Brandgefahr darstellt.

Kompatibilität und Zubehör
Das Kabel ist für den Einsatz in elektrischen Anlagen konzipiert, die eine Nennspannung von 0,6/1 kV erfordern. Es ist mit Schutzleiter ausgestattet, was die Verwendung in Schutzleiteranlagen ermöglicht. Die Verlegung erfolgt im Erdreich, in Wasser, in Kabelkanälen oder in Innenräumen, wobei die mechanische Belastung begrenzt sein sollte.

Montage und Installation
Die Verlegung erfolgt unter Berücksichtigung der vorgegebenen Temperaturbereiche: beim Verlegen zwischen -5 °C und +50 °C, nach der Verlegung zwischen -30 °C und +70 °C. Der Biegeradius von 12-fach dem Kabeldurchmesser muss eingehalten werden, um Beschädigungen zu vermeiden. Die Installation erfolgt in Erdreich, Wasser, Kabelkanälen oder Innenräumen, wobei mechanische Beschädigungen vermieden werden müssen.

Vorteile im Betrieb
Das Kabel bietet eine hohe elektrische Leitfähigkeit durch den Aluminiumleiter und eine gute mechanische Stabilität durch den PVC-Außenmantel. Die Flammwidrigkeit nach VDE 0472 T. 804, Prüfart B, reduziert die Brandgefahr. Die Verwendung im Erdreich und in Wasser ist möglich, was die Flexibilität der Installation erhöht. Die integrierte Schutzleiterführung (J) ermöglicht die Einhaltung von Sicherheitsvorschriften in elektrischen Anlagen. Die TemperaturBeständigkeit von -30 °C bis +70 °C nach der Verlegung gewährleistet einen stabilen Betrieb unter verschiedenen Umgebungsbedingungen.

Allgemein
Nennspannung	0,6/1 kV
Prüfspannung	4 kV
Betriebstemperatur	+70 °C
Temperaturbereich beim Verlegen	-5 bis +50 °C
Temperaturbereich nach Verlegen	-30 bis +70 °C
Biegeradius	12 x Kabeldurchmesser
Flammwidrigkeit	VDE 0472 T. 804, Prüfart B (IEC 332-1)
Leitermaterial	Aluminium
Leiterausführung	rund eindrähtig (RE), sektorenförmig eindrähtig (SE), sektorenförmig mehrdrähtig (SM)
Aderisolation	PVC
Aderkennzeichnung	nach VDE 0293-308
Schutzleiter	ja (J)
Außenmantel	PVC schwarz

---
