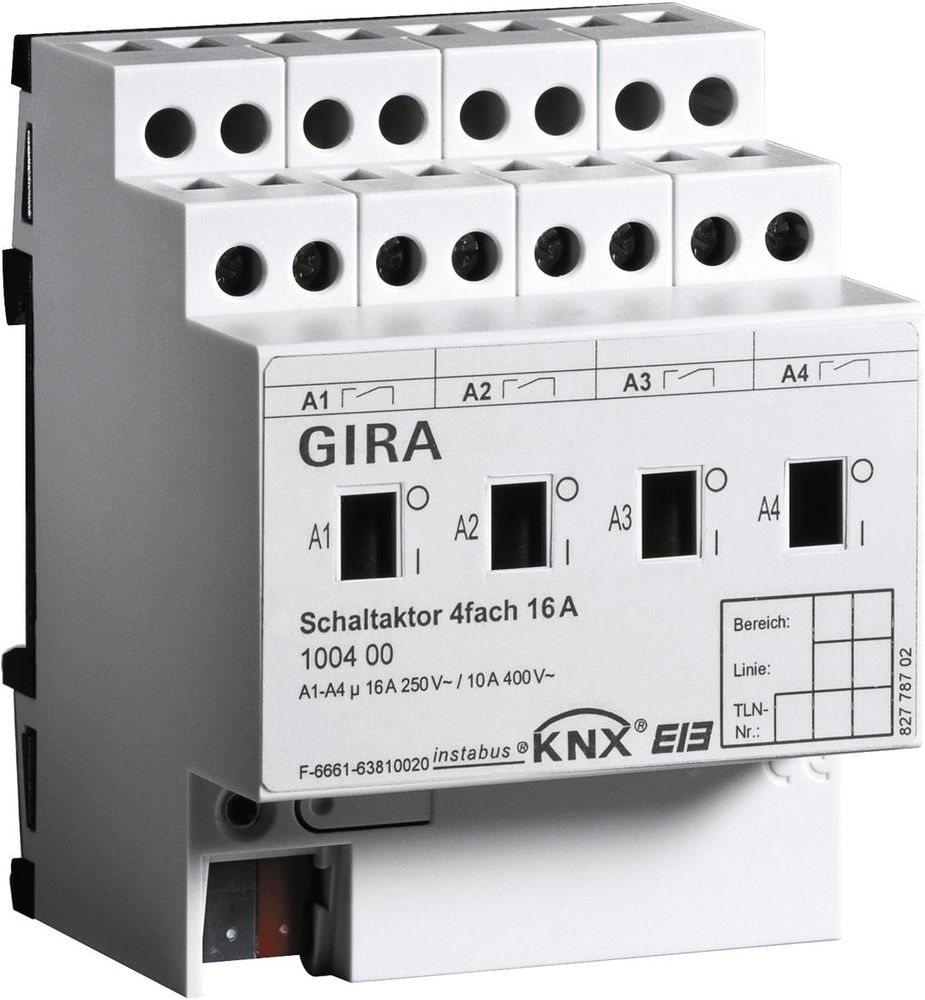

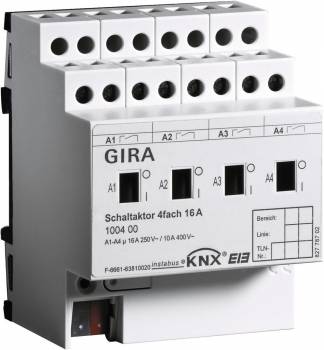

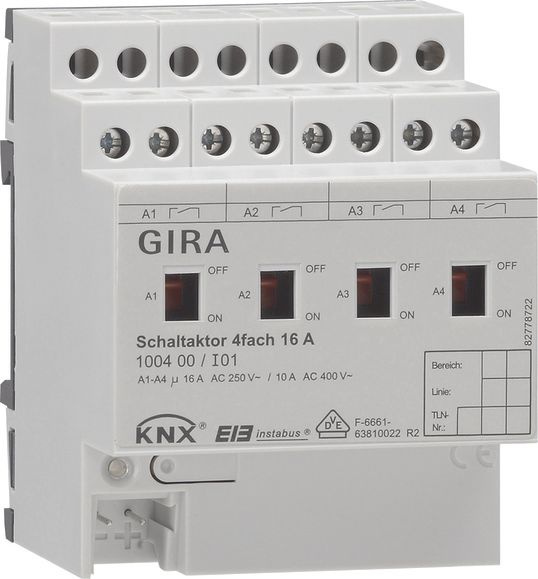

GIRA 100400 Schaltaktor 4-fach 16A KNX/EIB REG

KNX/EIB Schaltaktor 4fach 16 A mit Handbetaetigung KNX/EIB System REG plus Produktfamilie: Ausgabe Produkttyp: Binaerausgang 4fach 4fach REG Schaltaktor mit integrierter Busankopplung. Zum Schalten von vier unabhaengig ansteuerbaren Lastgruppen. Montage auf DIN-Hutschiene. Mit Handschalter zur Umschaltung des Relais (Ein/Aus) parallel bzw. ohne KNX/EIB Betrieb. Keine zusaetzliche Stromversorgung. Zur Projektierung und Inbetriebnahme des Geraetes wird die ETS3.0d empfohlen. Anschluss mehrphasig. Funktionen: - Unabhaengiges Schalten der 4 Ausgaenge. - Handbetaetigung der Relais unabhaengig vom Bus / Schaltstellungsanzeige. - Schliesser- oder Oeffnerbetrieb. - Zentrale Schaltfunktion. - Sammelrueckmeldung zur Reduzierung der Buslast. - Aktive oder passive (Objekt auslesbar) zyklische Rueckmeldefunktion. - Rueckmeldungen lassen sich nach Busspannungswiederkehr verzoegern. - Logische Verknuepfungsfunktion fuer jeden Kanal. - Sperrfunktion fuer jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion fuer jeden Ausgang. - Zeitfunktionen (Ein-, Ausschaltverzoegerung, Treppenlichtfunktion - auch mit Vorwarnfunktion). - Einbeziehung in Lichtszenen moeglich, max. 8 interne Szenen je Kanal sind parametrierbar. - Speicherfunktion fuer Lichtszenen. - Betriebsstundenzaehler als Vorwaerts-/Rueckwaertszaehler mit Grenzwertfunktion (Grenzwert ueber Bus veraenderbar) fuer jeden Ausgang aktivierbar. - Eingangsueberwachung auf zyklische Aktualisierung mit Sicherheitsstellung. - Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang fuer jeden Kanal einstellbar. Schaltkontakt: Relais mit 4 x potenzialfreien Schliesskontakten Schaltvermoegen AC 230 V: 16 A / AC 1 bzw. 10 A / AC 3 Schaltvermoegen AC 400 V: 10 A / AC 1 bzw. 6 A / AC 3 Schaltvermoegen DC: 16 A / 24 V Max. Einschaltstrom: 400 A, 150 s 200 A, 600 s Anschlussleistung: 3600 W Ohmsche Last Anschlussleistung: 16 A, max. 140 F Kapazitive Last AC 230 V Anschlussleistung: 2500 W Gluehlampen Anschlussleistung: 2500 W HV-Halogen Anschlussleistung: 1200 VA NV-Halogen, gewickelter Trafo Anschlussleistung: 1500 W NV-Halogen, Gira Tronic-Trafo Anschlussleistung: 2500 VA Leuchtstofflampen, unkompensiert Anschlussleistung: 2300 VA Leuchstofflampen Duo-Schaltung Anschlussleistung: 1300 VA Leuchstofflampen parallel kompensiert Anschlussleistung: 2000 W Quecksilberdampflampen unkompensiert Anschlussleistung: 2000 W Quecksilberdampflampen parallel kompensiert Anschluesse: KNX/EIB ueber Anschluss- und Abzweigklemme 0595 00 Anschluesse: Last ueber Schraubklemmen Anschluesse: 0,2 bis 4 mm eindraehtig Anschluesse: 2 x 0,2 bis 2,5 mm eindraehtig Anschluesse: 0,75 bis 4 mm feindraehtig ohne Aderendhuelse Anschluesse: 0,5 bis 2,5 mm feindraehtig mit Aderendhuelse Abmessungen: REG Geraet mit 4 TE VDE-Zulassung gemaess: EN 60669-1, EN 60669-2-1, EN 50428

Typ: 100400
