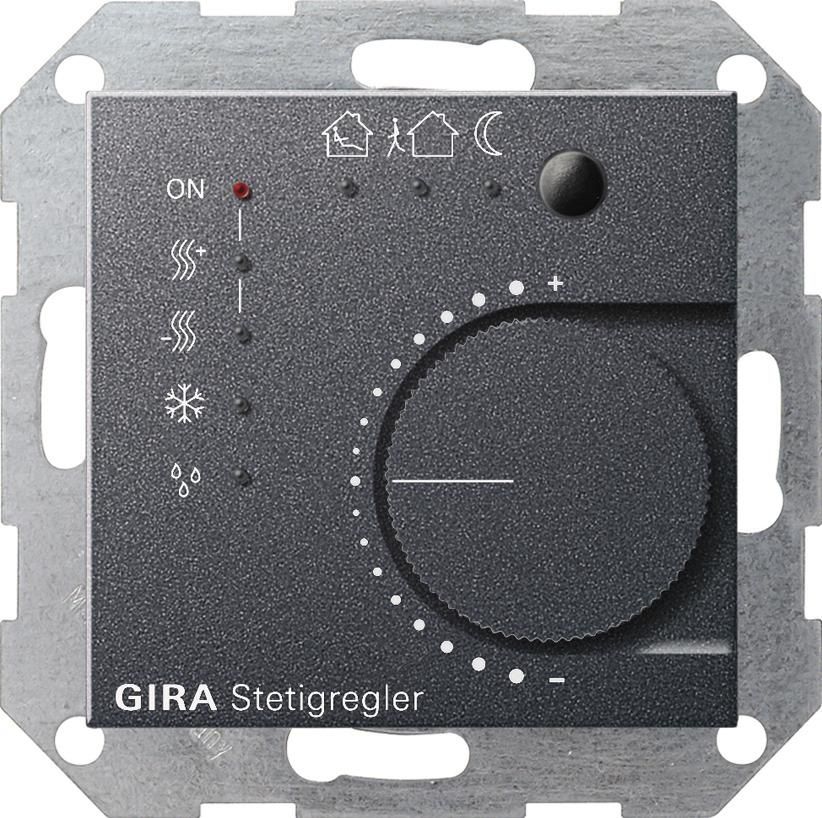

Gira 210028 Stetigregler anthrazit KNX System 55 content_copy

Stetigregler mit Tasterschnittstelle 4fach für KNX Anthrazit System? 55

Merkmale:

.An den Binäreingang können vier potenzialfreie Kontakte angeschlossen werden.


.Der Eingang 1 kann zum Anschluss eines Fernfühlers für die Temperaturmessung im Fu?Yboden benutzt werden.


.Zwei Eingänge sind als Ausgänge (max.? 0,8? mA) parametrierbar.


.Die Reglerfunktion dient zur Raumtemperaturregelung. Der Regler erfasst mit einem internen bzw. externen Temperaturfühler die aktuelle Raumtemperatur und verarbeitet diese mit einem einstellbaren Temperatursollwert zu einer Stellgrö?Ye. Es können damit Stellantriebe mit stetigem Stellsignal als auch mit schaltendem Stellsignal angesteuert werden.






Regler


.5 Betriebsarten: Komfort, Stand-by, Nacht, Frost- bzw. Hitzeschutz und Reglersperre (z.? B. Taupunkt-Betrieb).


.Heiz-/ Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund- und Zusatzheizen, Grund- und Zusatzkühlen.


.Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper.


.Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar.


.Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden geöffnet).


.Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) und schaltende 2-Punkt-Regelung (Ein/Aus).


.Temperaturerfassung über einen internen und/oder externen Fühler (Mittelwertbildung für gro?Ye Räume).






Eingänge


.Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eingängen.


.Sperrobjekt zum Sperren einzelner Eingänge.


.Verhalten bei Busspannungswiederkehr für jeden Eingang separat parametrierbar.


.Telegrammratenbegrenzung.


.Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion).


.Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegramm-Wiederholung und Stopp-Telegramm senden möglich.


.Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar.


.Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schlie?Yer, Taster als ?-ffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich, Lichtszenennebenstelle mit bzw. ohne Speicherfunktion.


.Funktion Temperaturfühler: Ein Kanal der Tasterschnittstelle kann als externer Temperaturfühler für den Raumtemperaturregler genutzt werden.






Ausgänge


.Unabhängiges Schalten der max. zwei Ausgänge.





.Mit dem Stellrad wird der Temperatursollwert verschoben.


.Ein Präsenztaster dient zur Umschaltung zwischen Komfort- und Stand-by-Betrieb.


.Die aktuellen Zustände werden am Stetigregler durch LEDs angezeigt.

Hinweise:

.Es ist kein separater Busankoppler notwendig.


.Bei Anschluss der externen Eingänge wird die Verwendung einer Schalterklemmdose empfohlen.

Allgemein
Andere Bussysteme	ohne
Zusammenstellung	Bedienelement
Montageart	Unterputz
Werkstoff	Kunststoff
Werkstoffgüte	Thermoplast
Oberfläche	sonstige
Farbe	anthrazit
Schutzart (IP)	IP20
Anzahl der digitalen Eingänge	1
Bussystem KNX
Bussystem KNX-Funk
Bussystem Funkbus
Bussystem LON
Bussystem Powernet
Mit Vor-Ort Bedienung
Mit Diebstahl-/Demontageschutz
Mit LED-Anzeige
Mit Display
Transparent
Manuelle Sollwertverstellung
Präsenztaster
Parallel-Betrieb möglich
Mit Busankopplung
Sensor extern

---
