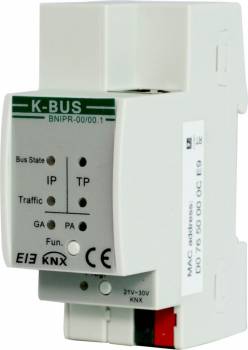

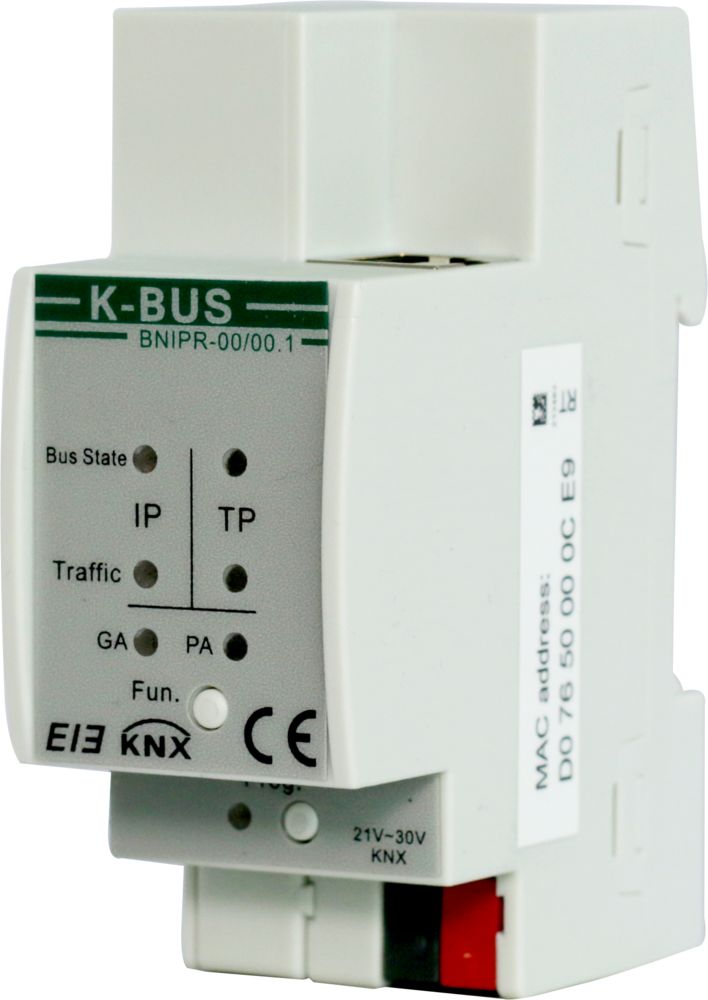

GVS 8185611 BNIPR-00/00.2 IP-Router content_copy

Der IP-Router kann als Linien- oder Backbone-Koppler verwendet werden. Er bietet eine Datenverbindung zwischen der oberen KNXnet- / IP-Leitung (Hauptleitung oder Backbone) und der unteren KNX-TP-Busleitung (Nebenleitung). Die Grundfunktionalität des IP-Routers besteht darin, das Ethernet mit einer oder mehreren KNX-TP-Leitungen zu koppeln. Der IP-Router verfügt über eine galvanische Trennung zwischen dem Ethernet und den KNX-TP-Leitungen. Aufgrund seiner Flexibilität kann der IP-Router als Leitungskoppler verwendet werden, z. B. mehrere KNX-TP-Leitungen über Ethernet verbinden. Und er kann als Backbone-Koppler verwendet werden, um mehrere TP-Bereiche oder verschiedene TP-Installationssysteme über Ethernet zu verbinden. Die Hauptaufgabe des IP-Routers besteht darin, den Datenverkehr nach der Installationshierarchie zu filtern. Für die gruppenorientierte Kommunikation wird der Verkehr gemäß den integrierten Filtertabellen gefiltert. Mit der ETS oder einem anderen KNX-kompatiblen Inbetriebnahme-Tool kann der IP-Router als Programmierschnittstelle verwendet werden. Zu diesem Zweck stellt das Gerät bis zu 4 zusätzliche physikalische Adressen bereit, die zum Tunneln verwendet werden können. GVS IP-Router unterstützen KNXnet / IP, ARP, ICMP, IGMP, HTTP, UDP / IP, TCP / IP und DHCP.
