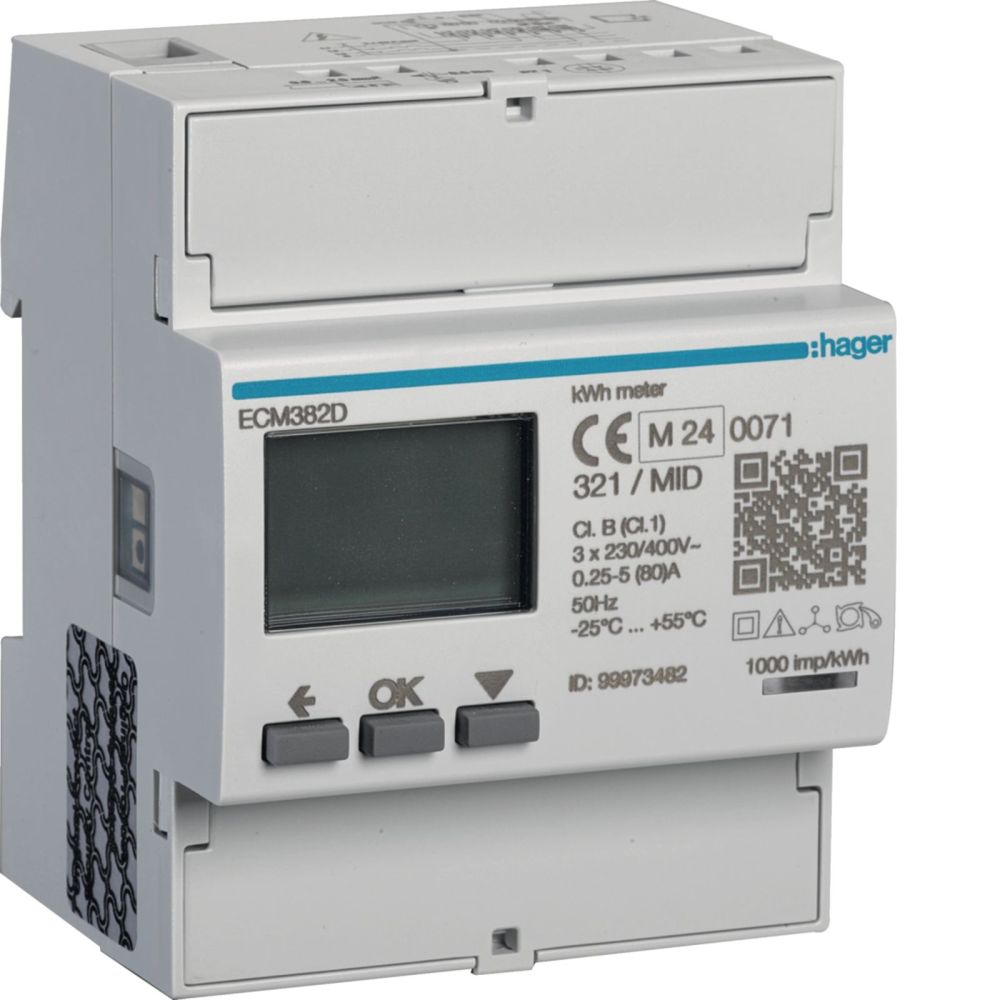

Hager ECM382D Energiezähler 3phasig direkt 80 A 4 M MBUS MID content_copy

Energiezähler 3phasig, direkt 80A, 4M, MBUS, MID.Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

Allgemein
Zählertyp	elektronisch
Nennstrom (In)	80 A
Maximalstrom (Imax)	80 A
Nennspannung (Un) N-L	276 V
Nennspannung (Un) L-L	480 V
Frequenz	65 Hz
Genauigkeitsklasse	B
Polart	Vierleiter
Ausführung	Direktmessung
Energieart	Wirk- und Blindleistung
Geeignet für	Bezug/Lieferung
Tarifausführung	Multitarif
Tarifsteuerung	intern/extern
Zulassung	Measuring Instruments Directive
Impulsausgang	optisch
Impulsart	D0
Impulsrate	1000
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Ausführung der Schnittstelle	M-Bus
Anzahl der Stellen	9
Schutzart (IP)	IP20
Schutzart (NEMA)	2
Breite	72 mm
Höhe	92 mm
Leistungsaufnahme	0.6 W
Tiefe	60 mm
Messungsart Lastgang
Rücklaufsperre
Geeicht
EDL40-Signatur
Mit Sperrcode

---
