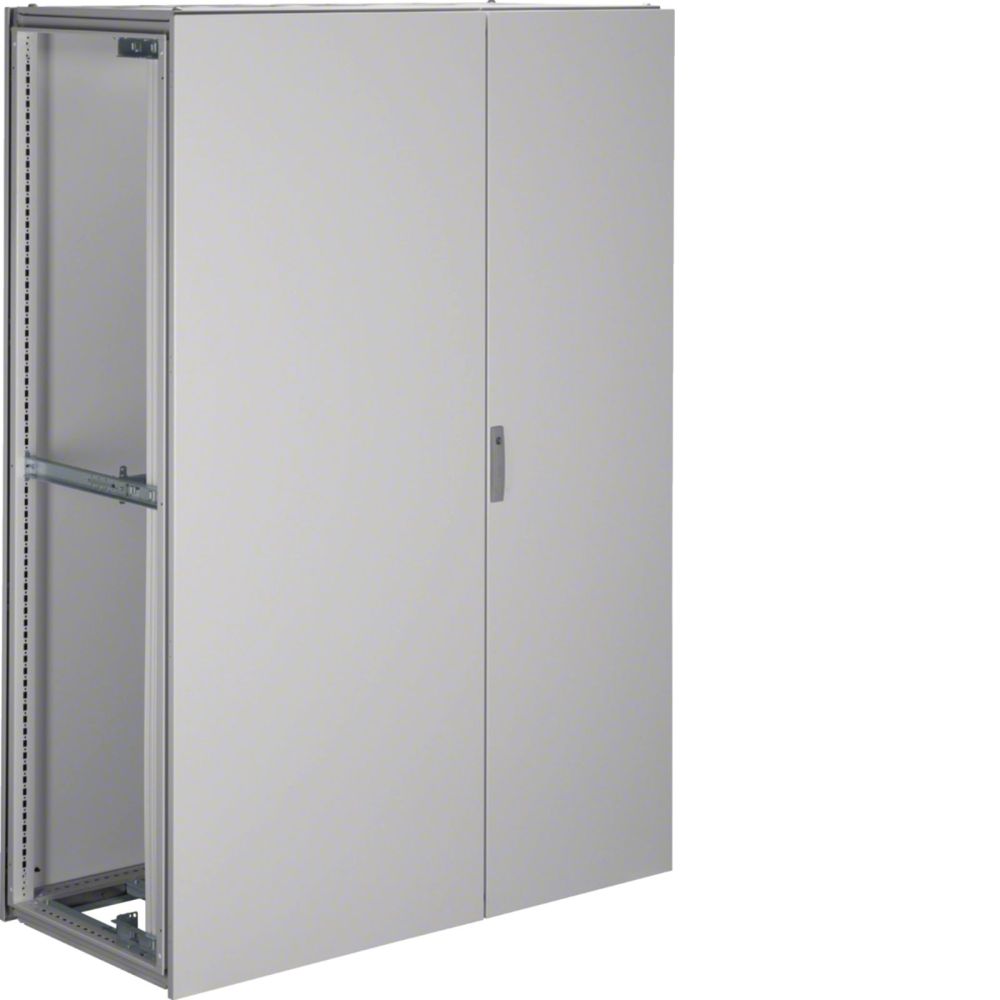

Hager FG25XD Anreihstandverteiler universell 5-feldig IP54 SKI content_copy

Anreihstandschrank, univers, IP 54, Schutzklasse I, 1900x1350x600 mm.Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Maße nach DIN 43870 Schutzart, IP 54 nach DIN EN60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Isolierstoffklasse II, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.
Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar.
Tür aus Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.
Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.
Hinweis: Der Anbau einer Sockelleiste (100 mm oder 200 mm) ist immer erforderlich (Zubehör)! Passende Seitenwände sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.

Allgemein
Montageart	Bodenaufstellung
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Art der Tür	Doppel
Nennstrom (In)	1600 A
Höhe	1900 mm
Breite	1350 mm
Tiefe	600 mm
Einbautiefe	600 mm
Innentiefe	600 mm
Materialstärke Gehäuse	1.5 mm
Materialstärke Tür/Deckel	1.5 mm
Farbe	grau
RAL-Nummer	7035
Anzahl der Module	720
Anzahl der Reihen	60
Breite in Teilungseinheiten	60
Anzahl der Öffnungen für Flanschplatten	10
Anzahl der Leitungseinführungen	10
Werkstoff des Gehäuses	Stahl
Oberfläche	pulverbeschichtet
Schutzart (IP)	IP54
Schutzklasse	I
Schlagfestigkeit	IK10
Funktionserhalt	ohne
Transparenter Deckel/Tür
Mit Schloss
Anbaumöglichkeit
Mit Montageplatte
Geeignet für Außengebrauch
Geeignet für Blitzschutz

---
