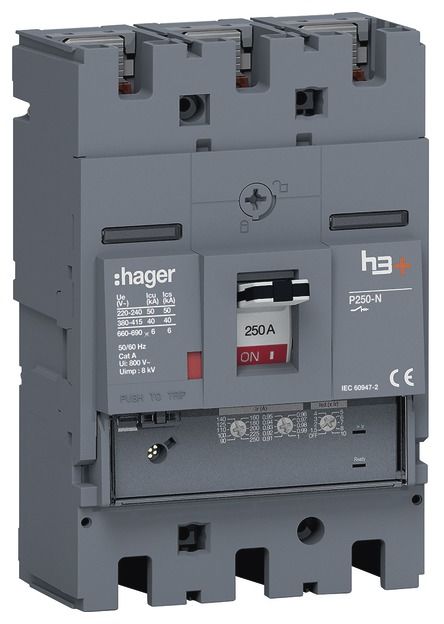

Hager HNT250GR Leistungsschalter h3+P250 LSnI 3P3D 250A 40kA FTC content_copy

Leistungsschalter h3+ P250 LSnI 3P3D 250A 40kA FTC.Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Allgemein
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	40 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2500
Anschlussart Hauptstromkreis	Schraubanschluss
Gerätebauart	Einbaugerät Festeinbautechnik
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Schutzart (IP)	IP40
Verlustleistung	45 W
Integrierter Erdschlussschutz
Geeignet für Hutschienenmontage
Hutschienenmontage optional
Mit Ausgelöstmelder
Komplettgerät mit Schutzeinheit
Motorantrieb integriert
Motorantrieb optional
Mit integriertem Unterspannungsauslöser

---
