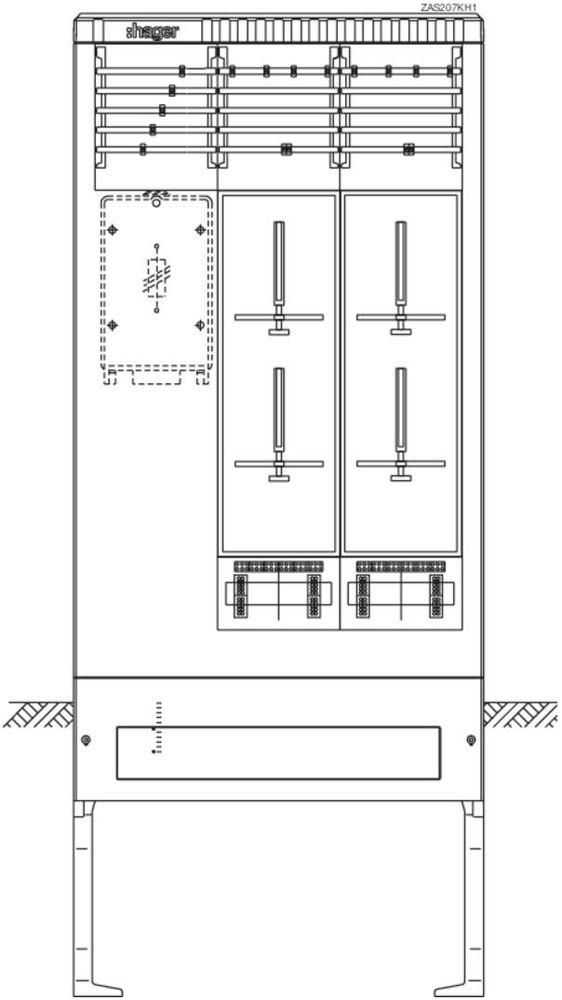

Hager ZAS207KH1 Zähleranschlusssäule 4ZP 3-feldig content_copy

Zähleranschlusssäule 207, universN, 4 Zählerplätze, 3-Punkt, 5-polig.Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG- Platz sind vorgerichtet mit einer IP 44 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Allgemein
Ausführung	2-stöckig
Anzahl der Zählerplätze	4
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz/teilversenkt
Werkstoff	Kunststoff
Anzahl der Verteilerreihen	2
Anzahl der Felder	3
Schutzart (IP)	IP44
Breite	839 mm
Höhe	2010 mm
Tiefe	277 mm
Einbaubreite	750 mm
Einbauhöhe	2010 mm
Einbautiefe	300 mm
Bemessungsstrom	63 A
Farbe	grau
RAL-Nummer	7035
Mit Montageplatte

---
