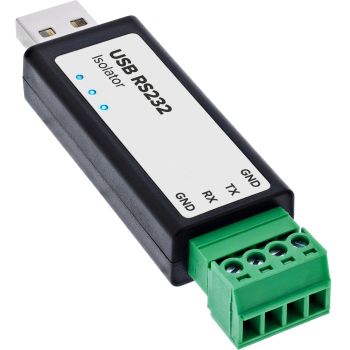

InLine® USB zu Seriell RS232 Konverter mit Isolator content_copy

Sichere RS232-Verbindungen durch galvanisch getrennte USB-AnbindungZuverlässiger Schutz vor Störungen: Die galvanische Trennung bis 2,5 kV verhindert eine direkte elektrische Verbindung zwischen USB und RS232. Dadurch werden Potentialunterschiede, Masseschleifen und elektrische Störungen reduziert und die Betriebssicherheit erhöht.
Einfache Verbindung zu RS232-Geräten: Der USB zu RS232 Konverter verbindet Computer mit USB-A-Anschluss über eine 4-polige Schraubklemme mit seriellen Geräten. Die Kommunikation erfolgt komfortabel über einen virtuellen COM-Port und lässt sich in bestehende Anwendungen integrieren.
Bewährter FTDI Chipsatz: Der integrierte FT232RNL Chipsatz unterstützt Baudraten von 300 bis 921.600 b/s und sorgt für eine stabile und zuverlässige Datenübertragung. Kompatibel mit Windows, Linux, macOS und Android.
Umfangreiche Schutzfunktionen: Der integrierte isolierte DC/DC-Wandler, eine 200 mA PTC-Sicherung, ESD-Schutz sowie TVS-Dioden schützen Konverter und angeschlossene Geräte im täglichen Einsatz und tragen zu einer hohen Betriebssicherheit bei.
Für anspruchsvolle Anwendungen entwickelt: Der Konverter unterstützt ausschließlich die RS232-Signale TX, RX und GND. Die beiden GND-Anschlüsse sind intern verbunden und bilden die galvanisch getrennte RS232-Masse. Der Betriebstemperaturbereich von -40 °C bis +85 °C ermöglicht den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.
Der InLine USB zu RS232 Konverter mit Isolator verbindet moderne Computer mit USB-A-Schnittstelle mit Geräten, die weiterhin über eine serielle RS232-Schnittstelle kommunizieren. Die Verbindung erfolgt über eine 4-polige Schraubklemme und wird als virtueller COM-Port bereitgestellt. Dadurch können bestehende Anwendungen ohne Anpassungen weiter genutzt werden.
Die integrierte galvanische Trennung bis 2,5 kV verhindert eine direkte elektrische Verbindung zwischen USB- und RS232-Seite. Dadurch werden Potentialunterschiede, Masseschleifen und elektrische Störungen reduziert. Dies erhöht die Betriebssicherheit insbesondere in störungskritischen Umgebungen.
Der FTDI FT232RNL Chipsatz ermöglicht eine zuverlässige Datenübertragung mit Baudraten von 300 bis 921.600 b/s. Ergänzt wird dies durch einen integrierten isolierten DC/DC-Wandler, eine 200 mA PTC-Sicherung, ESD-Schutz sowie TVS-Dioden zum Schutz des Konverters und der angeschlossenen Geräte.
Der Konverter unterstützt ausschließlich die RS232-Signale TX, RX und GND. Die beiden GND-Anschlüsse sind intern miteinander verbunden und bilden die galvanisch getrennte RS232-Masse. Weitere RS232-Steuersignale stehen nicht zur Verfügung.
Produkttyp: USB auf RS232 Konverter mit Isolator
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: RS232 Schraubklemme
Anschlussbelegung: GND, TX, RX, GND (Masse, Senden, Empfangen, zusätzliche Masse)
Baudrate: 300 bis 921.600 b/s
Übertragungsmodus: Punkt-zu-Punkt
Maximale RS232-Leitungslänge: bis ca. 15 m
Maximale USB-Kabellänge: bis ca. 5 m
Signalisolation: ADI Magnetische Isolationstechnologie
Isolationsspannung: bis 2,5 kV galvanische Trennung
Versorgungsisolation: integrierter isolierter DC/DC-Wandler
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
RS232-Schutz: TVS-Diode, Schutzdioden
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend

Betriebsbedingungen
Betriebstemperatur	-15 - 70 °C
Relative Luftfeuchtigkeit in Betrieb	5 - 95%
Gewicht und Abmessungen
Breite	22 mm
Tiefe	78 mm
Höhe	11 mm
Gewicht	14 g
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	11 mm
Paketgewicht	30 g
Abmessungen (BxTxH)	22 x 78 x 11 mm
Lieferumfang
Verpackungsart	Polybag
Logistikdaten
Ursprungsland	China
Software
Unterstützt Windows-Betriebssysteme	Windows 7, Windows 8, Windows 8.1, Windows 11, Windows 10
Unterstützt Mac-Betriebssysteme	MacOS
Mac-Kompatibilität
Technische Daten
Länge Verpackung	0,165m
Unterstützte Betriebssysteme	Windows, Mac OS, Linux, Android
Seite B	USB-A Stecker
Artikel Breite	2,20cm
Seite A	RS232 Buchse mit Isolator
Höhe Verpackung	0,011m
Gewicht	0,030kg
Variante	Unterstützt serielle Schnittstelle
Artikel Höhe	1,10cm
Netto-Gewicht	0,014kg
Artikel Länge	7,80cm
Verpackungsvolumen	0,0002m³
Breite Verpackung	0,100m
Technische Details
Hostschnittstelle	USB 2.0
Ausgangsschnittstelle	RS-232
Anschluss 1	USB Typ-A
Anschluss 2	Anschlussklemme
Steckerverbindung (Anschluss)	Stecker/Buchse
RS-232 Signale	GND, Tx, Rx
Entkopplung	2,5 kV
Baudrate	921,6 Kbit/s
Produktfarbe	Schwarz
Chipsatz	FT232RNL
Verpackungsvolumen	200 cm³

---
