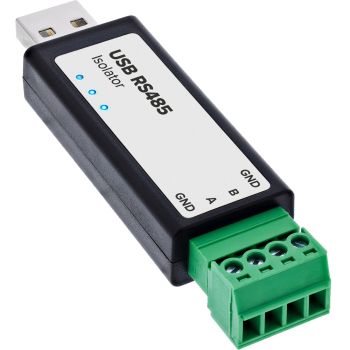

InLine® USB zu Seriell RS485 Konverter mit Isolator, USB-A auf 4pol Terminal content_copy

Stabile und geschützte USB-Verbindung für RS485-Geräte und Modbus-NetzwerkeSchützt angeschlossene Geräte: Die galvanische Trennung bis 2,5 kV reduziert Potentialunterschiede und Masseschleifen. Zusätzlich schützen Überspannungs-, Blitz- und ESD-Schutz vor elektrischen Störungen und erhöhen die Betriebssicherheit auch in anspruchsvollen Installationen.
Einfache Verbindung zwischen USB und RS485: Der Konverter verbindet Computer mit USB-A-Anschluss mit RS485-Geräten über einen virtuellen COM-Port. Ideal für Modbus-RTU-Anwendungen sowie Steuerungs-, Mess- und Automatisierungssysteme.
Schnell einsatzbereit: Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Zusätzliche Einstellungen über RTS-/CTS-Signale oder Software sind nicht erforderlich und erleichtern die Inbetriebnahme.
Zuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz unterstützt Baudraten von 300 bis 512.000 b/s. Der integrierte 120 Ω Terminierungswiderstand reduziert Signalreflexionen und unterstützt eine stabile Kommunikation über längere RS485-Leitungen.
Vielseitig kompatibel: Unterstützt Windows XP bis Windows 11, Linux, macOS und Android. Die Schraubklemme ermöglicht eine sichere Verdrahtung und die beiden GND-Anschlüsse können für Masseverbindungen oder die Kabelschirmung genutzt werden.
Der InLine USB zu Seriell RS485 Konverter mit Isolator ermöglicht die Verbindung zwischen einem Computer mit USB-A-Schnittstelle und Geräten oder Netzwerken mit RS485-Schnittstelle. Die Kommunikation erfolgt über einen virtuellen COM-Port und eignet sich für zahlreiche Anwendungen wie Modbus RTU, Gebäudeautomation, Industrieautomation sowie Mess- und Regeltechnik.
Die integrierte galvanische Trennung mit einer Isolationsspannung von bis zu 2,5 kV schützt Computer und angeschlossene Geräte vor Potentialunterschieden, Masseschleifen und elektrischen Störungen. Ergänzend erhöhen Überspannungs-, Blitz- und ESD-Schutz die Betriebssicherheit auch in anspruchsvollen Umgebungen.
Produkttyp: USB zu Seriell RS485 Konverter mit Isolator
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: RS485 Schraubklemme
Anschlussbelegung: GND, A, B, GND (Masse, RS485+, RS485-, zusätzliche Masse)
Baudrate: 300 bis 512.000 b/s
Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
Maximale RS485-Leitungslänge: bis ca. 1,2 km
Maximale USB-Kabellänge: bis ca. 5 m
Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
Abschlusswiderstand: integrierter 120 Ω Terminierungswiderstand
Signalisolation: galvanische Isolation
Isolationsspannung: bis 2,5 kV galvanische Trennung
Isolierter RS485-Transceiver: integriert
Blitzschutz: 600 W Überspannungs- und Blitzschutz
ESD-Schutz: bis 15 kV
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
RS485-Schutz: TVS-Diode, Schutzdioden, Überspannungsschutz
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend

Betriebsbedingungen
Betriebstemperatur	-15 - 70 °C
Relative Luftfeuchtigkeit in Betrieb	5 - 95%
Gewicht und Abmessungen
Breite	22 mm
Tiefe	78 mm
Höhe	11 mm
Gewicht	14 g
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	22 mm
Paketgewicht	33 g
Abmessungen (BxTxH)	22 x 78 x 11 mm
Lieferumfang
Verpackungsart	Polybag
Logistikdaten
Ursprungsland	China
Software
Unterstützt Windows-Betriebssysteme	Windows 7, Windows 8, Windows 8.1, Windows 11, Windows 10, Windows XP
Unterstützt Mac-Betriebssysteme	MacOS
Mac-Kompatibilität
Technische Daten
Breite Verpackung	0,100m
Seite B	USB-A Stecker
Artikel Breite	2,20cm
Verpackungsvolumen	0,0004m³
Höhe Verpackung	0,022m
Gewicht	0,033kg
Seite A	RS485 Buchse mit Isolator
Netto-Gewicht	0,014kg
Artikel Länge	7,80cm
Variante	Unterstützt serielle Schnittstelle
Artikel Höhe	1,10cm
Länge Verpackung	0,165m
Unterstützte Betriebssysteme	Windows, Mac OS, Linux, Android
Technische Details
Hostschnittstelle	USB 2.0
Ausgangsschnittstelle	RS-485
Anschluss 1	USB Typ-A
Anschluss 2	Anschlussklemme
Steckerverbindung (Anschluss)	Stecker/Buchse
Druckanstieg-Schutzspannung	6 kV
Elektrostatischer Entladunsschutz (ESD)	15 kV
RS-485 signale	GND
Baudrate	512 Kbit/s
Produktfarbe	Schwarz
Chipsatz	FTDI FT232RNL
Verpackungsvolumen	400 cm³

---
