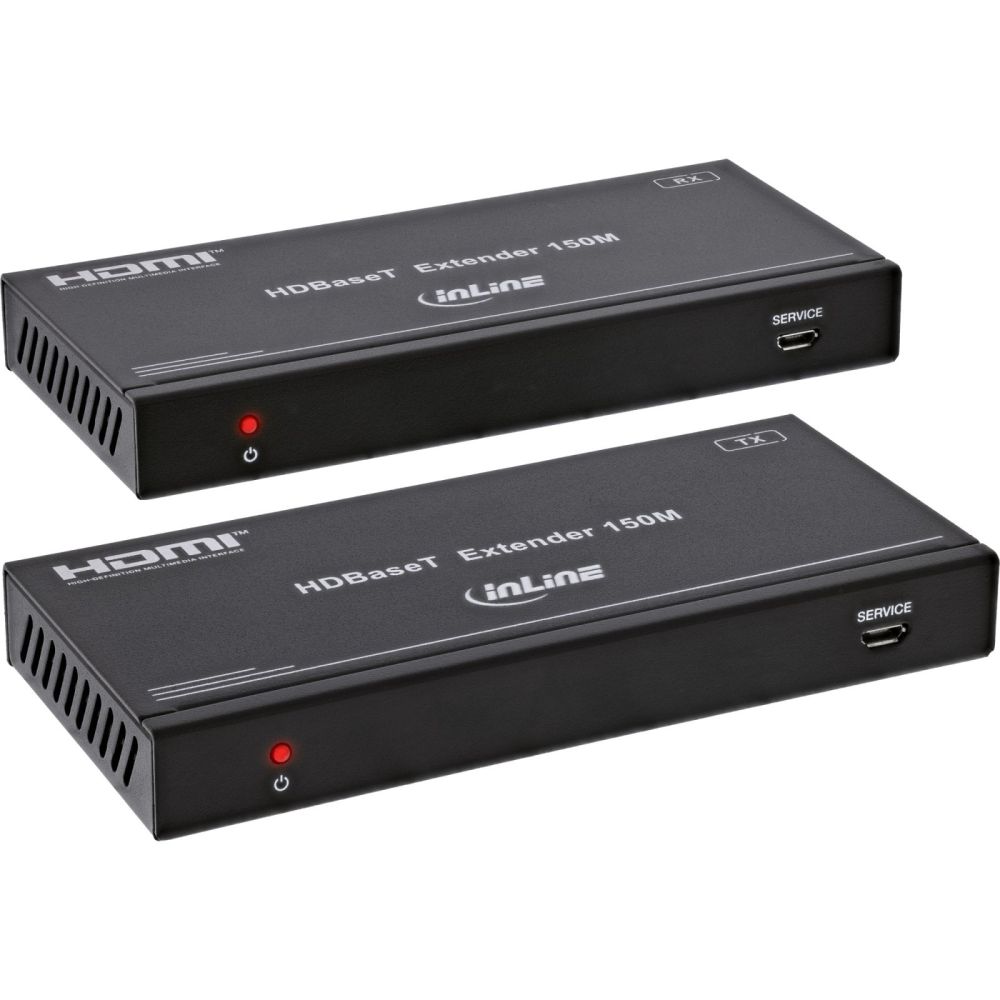

InLine® Video Extender, Cat.6, HDMI 4K/60Hz, HDBaseT, Set content_copy

Zuverlässige HDMI-Übertragung über große Distanzen: HDMI-Bild- und Tonsignale werden über ein einzelnes Netzwerkkabel bis zu 150 m übertragen. Die Signalqualität bleibt auch bei hohen Auflösungen stabil.
Volle 4K-Leistung mit 18 Gb/s: Unterstützt Auflösungen bis 3840 x 2160 @ 60 Hz (4:4:4). Geeignet für anspruchsvolle Videoanwendungen mit hoher Farbauflösung und Bildwiederholrate.
Erweiterte Steuerungsmöglichkeiten: IR- und RS-232-Signale werden gemeinsam mit dem HDMI-Signal übertragen. Dadurch ist eine zentrale Bedienung von Quell- und Anzeigegeräten möglich.

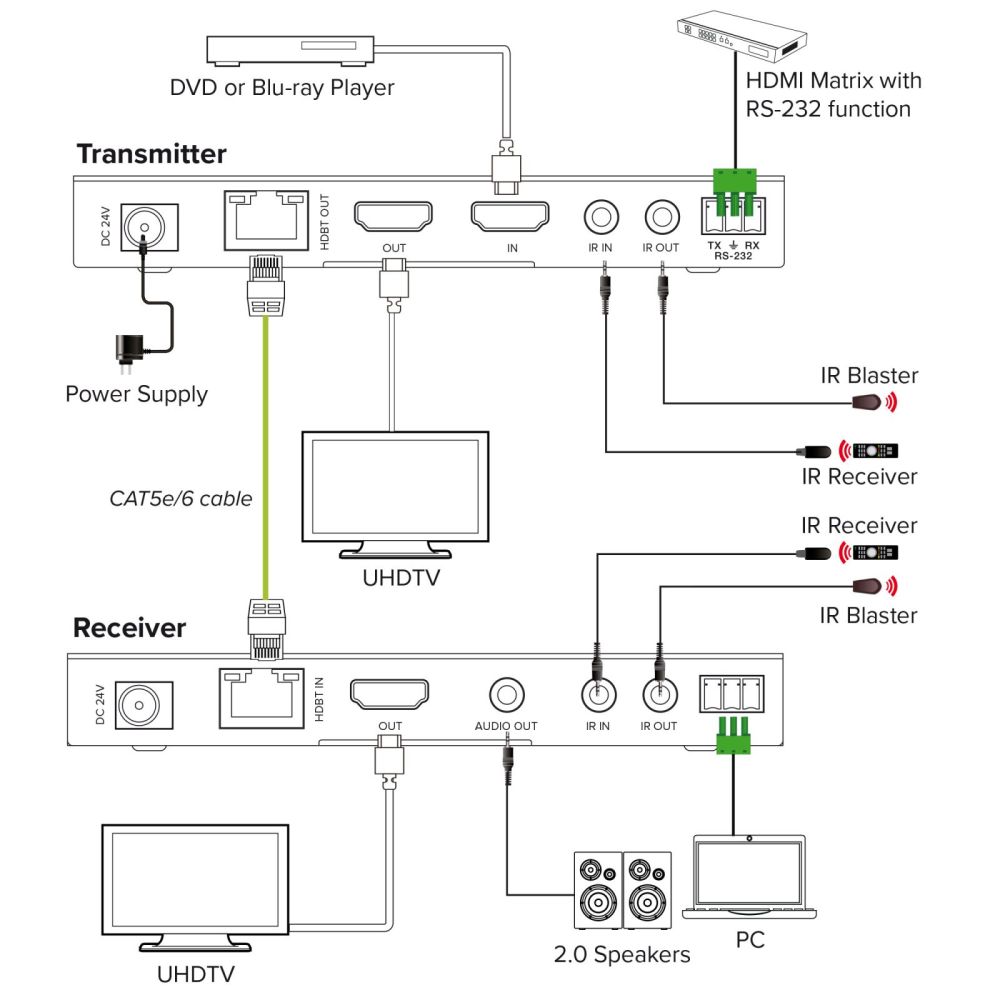

Flexible Installation mit lokaler Bildausgabe: Der HDMI Loop-Out am Transmitter ermöglicht eine zusätzliche Bildausgabe direkt an der Signalquelle. Das erleichtert Kontrolle und Einrichtung.
Für den dauerhaften professionellen Einsatz ausgelegt: Das System ist für den kontinuierlichen Betrieb in trockenen Innenräumen konzipiert und eignet sich für technisch anspruchsvolle Umgebungen.
Technische Eigenschaften
Übertragungsmedium: Netzwerkkabel (CAT5e / CAT6)
Übertragungsstandard: HDBaseT
Maximale Übertragungsdistanz:
- bis zu 150 m bei Full HD (1080p) über CAT6
- bis zu 120 m bei 4K@60Hz
Übertragung von Steuer- und Bediensignalen: Infrarot (IR) und RS-232
Betriebstemperatur: 0 °C bis +40 °C
Lagertemperatur: −20 °C bis +60 °C
Zulässige Luftfeuchte: 20–80 %, nicht kondensierend
Video / Signal
HDMI-Standard: HDMI 2.0b
HDCP: Version 2.2
Maximale Auflösung: 3840 × 2160 @ 60 Hz (4:4:4)
Maximale Datenrate: 18 Gb/s
HDR-Unterstützung: HDR, HDR10, HDR10+, Dolby Vision, HLG
Farbtiefe: 8 Bit, 10 Bit oder 12 Bit
Audio
LPCM 2.0 / 5.1 / 7.1
Dolby Digital, Dolby Digital Plus, Dolby TrueHD
DTS, DTS-HD Master Audio
Analoges Audio am Receiver: Stereo (L/R)
Netzteil (extern)
Eingang: AC 100–240 V / 50–60 Hz
Ausgang: DC 24,0 V / 1,0 A
Ausgangsleistung: max. 24,0 W
Durchschnittliche Effizienz im Betrieb (230 V / 50 Hz): 88,02 %
Leistungsaufnahme bei Nulllast (230 V / 50 Hz): 0,08 W
Effizienz bei geringer Last (10 %) (230 V / 50 Hz): 80,33 %

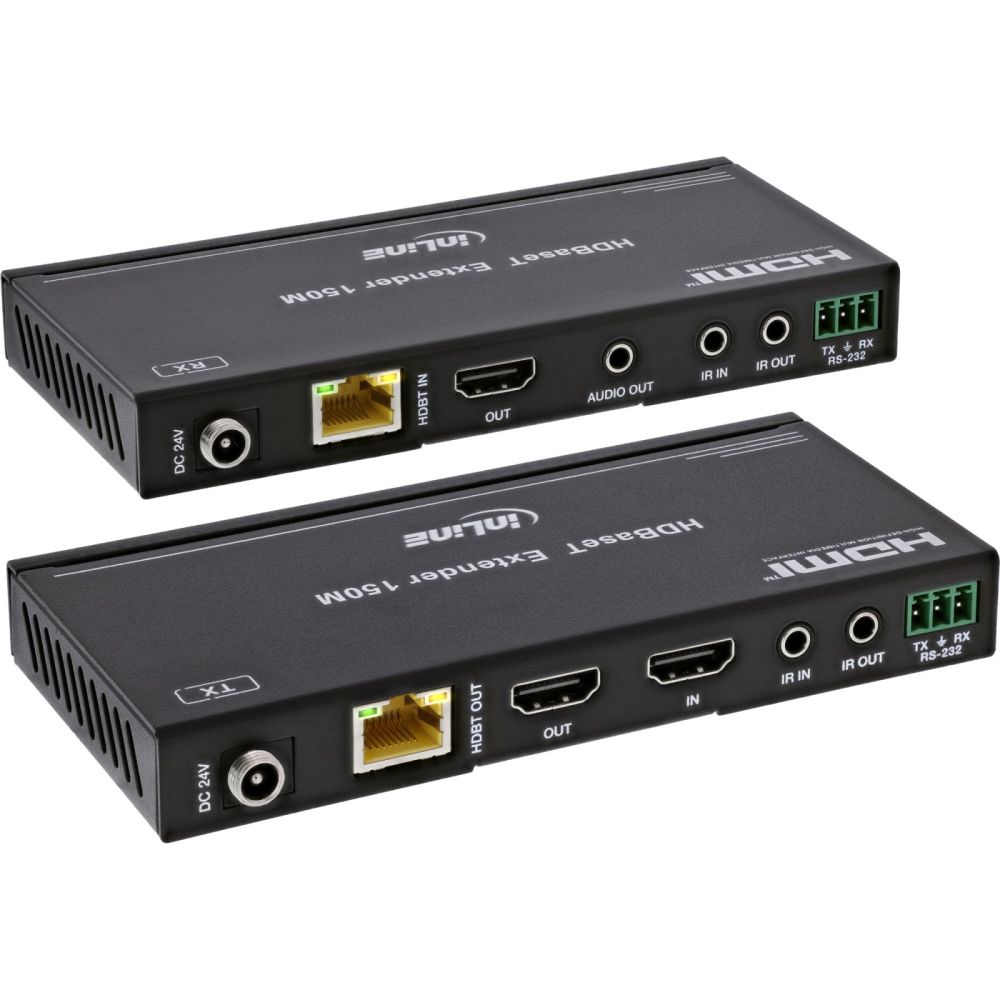

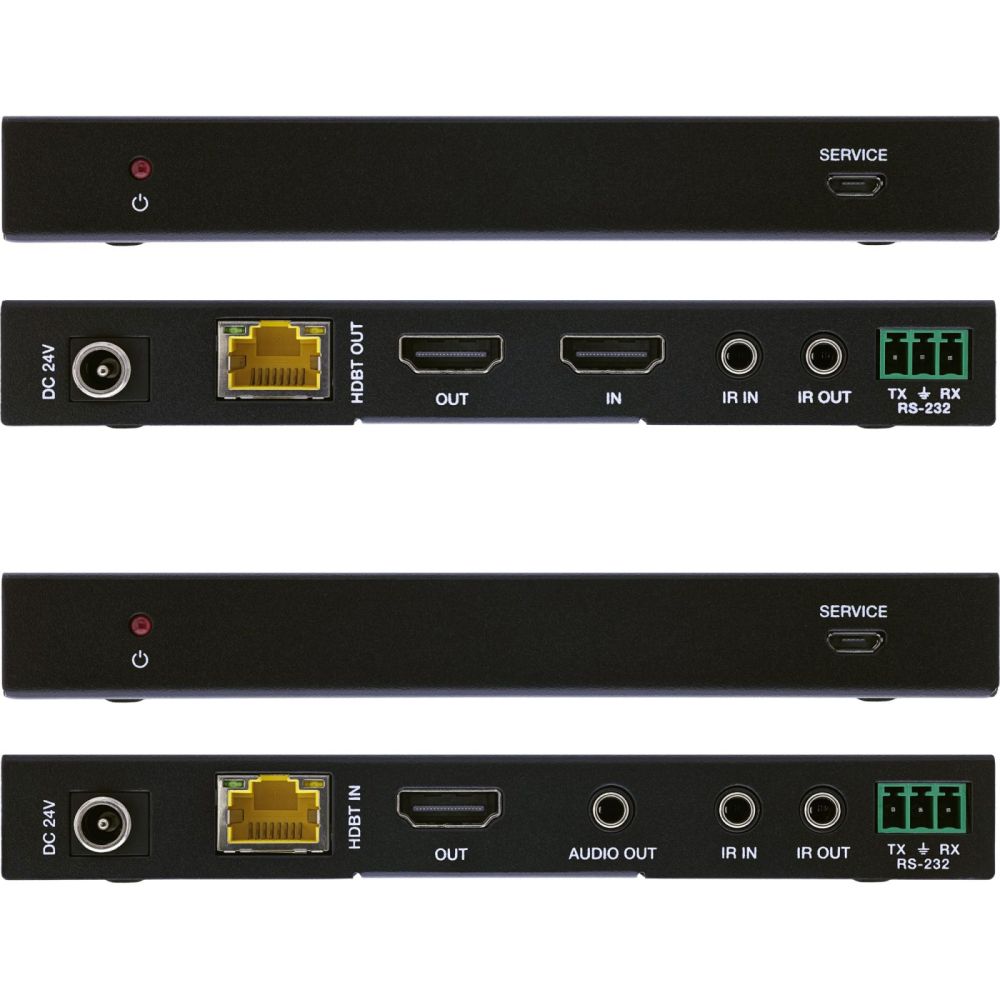

Anschlüsse
Transmitter
1 x HDMI Eingang
1 x HDMI Loop-Out zur lokalen Bildausgabe
1 x HDBaseT Ausgang (RJ45)
1 x IR-Eingang (3,5-mm-Klinke)
1 x IR-Ausgang (3,5-mm-Klinke)
1 x RS-232 Anschluss (3-poliger Schraubklemmen-Steckverbinder)
1 x USB Service-Anschluss
1 x DC 24 V Stromversorgung
Receiver
1 x HDBaseT Eingang (RJ45)
1 x HDMI Ausgang
1 x 3,5-mm Audio-Ausgang
1 x IR-Eingang (3,5-mm-Klinke)
1 x IR-Ausgang (3,5-mm-Klinke)
1 x RS-232 Anschluss (3-poliger Schraubklemmen-Steckverbinder)
1 x USB Service-Anschluss
1 x DC 24 V Stromversorgung

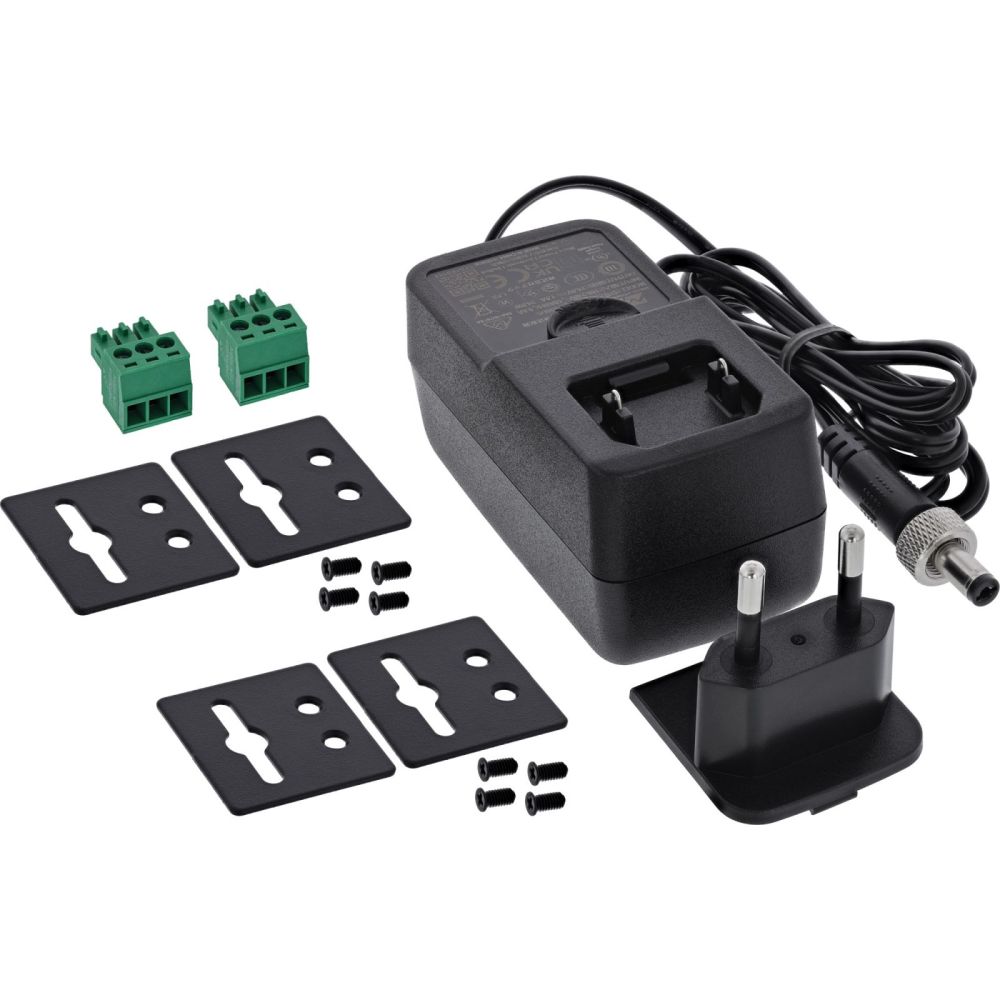

Lieferumfang
1 x HDMI HDBaseT Extender – Transmitter (Sender)
1 x HDMI HDBaseT Extender – Receiver (Empfänger)
1 x Netzteil (DC 24 V / 1 A, verriegelbar)

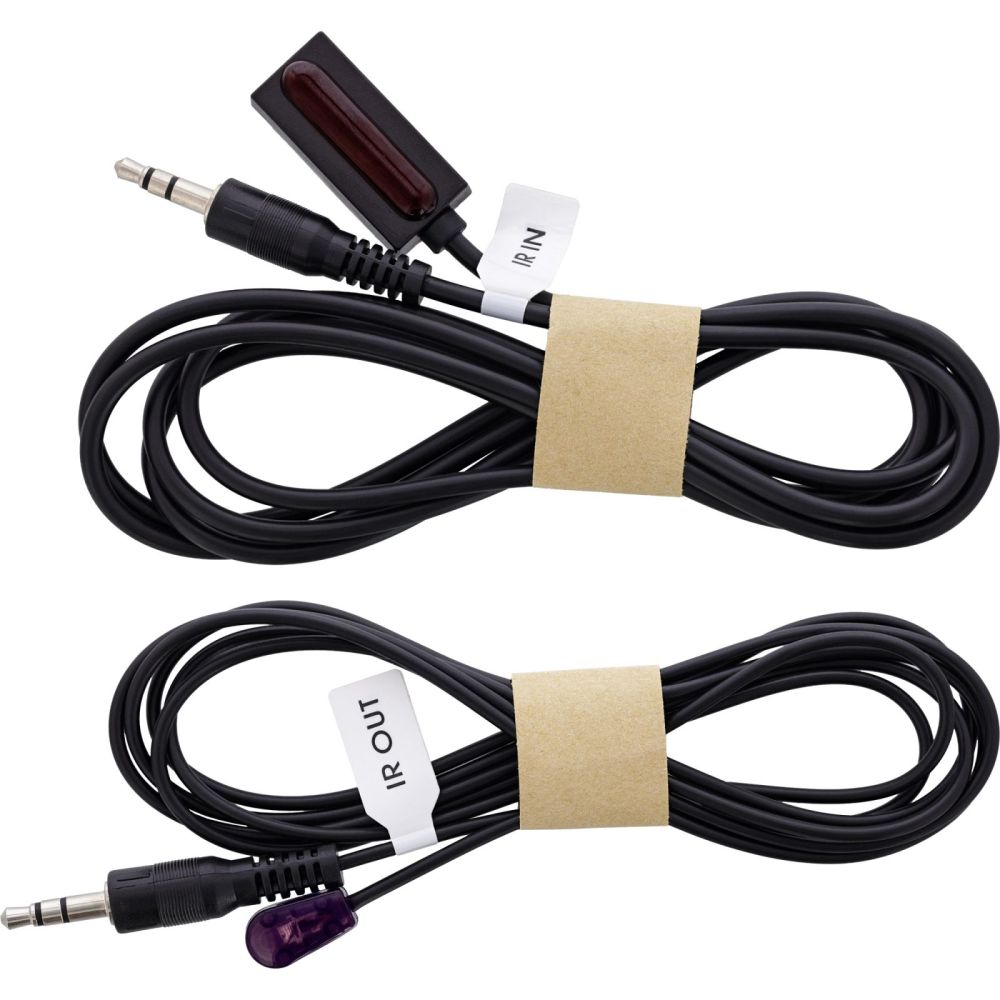

1 x IR-Empfänger-Kabel (ca. 1,5 m)
1 x IR-Sender-Kabel (ca. 1,5 m)
4 x Montagewinkel
2 x 3-poliger Schraubklemmen-Steckverbinder (RS-232)
1 x Bedienungsanleitung Deutsch/Englisch

Anschlüsse und Schnittstellen
Übertragungstechnik	Kabelgebunden
HDMI-In	1
Anzahl der HDMI-Ausgänge	2
HDMI-Version	2.1
RS-232 Eingangs-Ports	1
RS-232 Ausgangs-Ports	1
HDBaseT-Port
Betriebsbedingungen
Betriebstemperatur	0 - 40 °C
Temperaturbereich bei Lagerung	-20 - 60 °C
Relative Luftfeuchtigkeit in Betrieb	20 - 80%
Energie
AC Eingangsspannung	100 - 240 V
AC Eingangsfrequenz	50 - 60 Hz
Arbeitsspannung	24 V
Gewicht und Abmessungen
Abmessungen (BxTxH)	65 x 140 x 20 mm
Breite	65 mm
Tiefe	140 mm
Höhe	20 mm
Gewicht	653 g
Lieferumfang
Mitgelieferte Kabel	IR
Verpackungsinhalt	x HDMI HDBaseT extender – transmitter 1 x HDMI HDBaseT extender – receiver 1 x power supply unit (DC 24 V / 1 A, lockable) 1 x IR receiver cable (approx. 1.5 m) 1 x IR transmitter cable (approx. 1.5 m) 4 x mounting brackets 2 x 3-pin screw terminal connectors (RS-232) 1 x operating instructions in German/English
AC-Netzadapter
Betriebsanleitung
Montageblöcke enthalten
Merkmale
Typ	AV-Sender & -Empfänger
Maximale Auflösung	3840 x 2160 Pixel
unterstütze Kabeltypen	Cat5e, Cat6
Maximal mögliche Übertragungsstrecke	150 m
Technologie mit hohem Dynamikbereich (HDR)	High Dynamic Range 10 (HDR10), High Dynamic Range 10+ (HDR10 Plus), Dolby Vision, Hybrid Log-Gamma (HLG)
Bandbreite	18 Gbit/s
Unterstützte Audioformate	LPCM, DTS
Farbtiefe	12 Bit
Produktfarbe	Schwarz
High Dynamic Range Video (HDR) Unterstützung
HDBaseT zertifiziert
Technische Daten
Breite Verpackung	0,185m
Länge Verpackung	0,248m
Netto-Gewicht	0,653kg
Typ 2	HDMI Extender Bundle
Artikel Höhe	2,00cm
Verpackungsvolumen	0,0034m³
Artikel Länge	14,00cm
Schnittstelle	HDMI, Audio, HDBaseT
Entspricht HDMI-Standard	2.1
Gewicht	0,919kg
Höhe Verpackung	0,075m
Artikel Breite	6,50cm
Max. Auflösung	3840x2160 / 60Hz
Technische Details
Ursprungsland	China
Verpackungsvolumen	3400 cm³
Verpackungsdaten
Verpackungsbreite	185 mm
Verpackungstiefe	248 mm
Verpackungshöhe	75 mm
Paketgewicht	919 g

---
