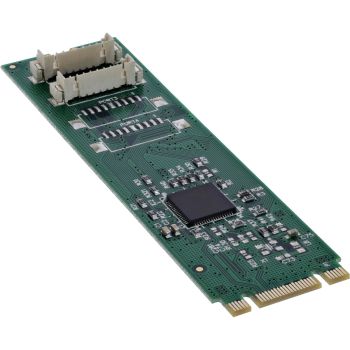

InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
|
51,00 EUR |
|
|
( 60,69 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline | |
| Bestand: >50 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22196646 |
| Hersteller-Nr.: | 76660X |
| EAN-Code: | 4043718341627 |
| Gewicht: | 0.117 kg |
Produktinformationen zu Inline 76660X:
Kompakter M.2 zu 2x RS-232 Konverter für serielle Anwendungen
PCIe 2.0 Schnittstelle (5 GT/s) für zuverlässige und schnelle Datenübertragung
Integrierter ASIX AX99100 Controller mit Unterstützung für 16C950 UART-Kompatibilität
Zwei DB9-9pol serielle Schnittstellen für industrielle und serielle Kommunikationsanwendungen
Onboard LED-Indikator zur Anzeige der Betriebsaktivität
Kein zusätzlicher Treiber erforderlich
Die InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker bietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter nutzt eine PCIe 2.0 Schnittstelle (5 GT/s) und integriert den ASIX AX99100 Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen.
Mit einer maximalen Übertragungsrate von bis zu 1 Mb/s eignet sich die Karte ideal für industrielle Anwendungen, Embedded-Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration sorgt für eine nahtlose Systemintegration.
Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), wodurch kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile Slotbleche sind im Lieferumfang enthalten, um die Karte flexibel in verschiedenen Gehäusen zu nutzen.
Technische Daten:
Bus Typ & PCIe: M.2 PCIe End-Point Controller (Single-lane, PCIe 2.0 5 GT/s)
Anschluss – Schnittstellen:1 x 59-Pin M.2 Slot (B+M Key)
2 x serielle RS-232 DB9 Stecker (9-polig)
Controller/Chipsatz: ASIX AX99100
Serielle Schnittstellen:Maximale Übertragungsrate: bis zu 1 Mb/s
Datenbits: 5, 6, 7, 8, 9 Bit
Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
Parität: Gerade, ungerade, keine, markiert, leer
FIFO-Puffer: 256 Byte
Betriebstemperatur: -40 °C bis +85 °C
Maße: 22 mm x 80 mm (M.2 Board)
Funktionen:
Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Indikator zur Anzeige der Lese-/Schreibaktivität
Stromversorgung über M.2-Steckplatz (3,3 V)
Unterstützung von Remote Wakeup, Power-Management und DMA
Kein zusätzlicher Treiber erforderlich
Systemanforderungen: Hardware:
PC mit einem freien M.2 Slot (B+M Key, der PCIe unterstützt)
Motherboard mit PCI Express 2.0 oder höher
Betriebssystem-Unterstützung:
Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: ab Kernel 2.6.31
Lieferumfang:
1 x InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
2 x Low-Profile Slotbleche
2 x DB9-9Pol serielle Kabel (20 cm Länge)
1 x Treiber-CD
1 x Bedienungsanleitung (Deutsch/Englisch)
PCIe 2.0 Schnittstelle (5 GT/s) für zuverlässige und schnelle Datenübertragung
Integrierter ASIX AX99100 Controller mit Unterstützung für 16C950 UART-Kompatibilität
Zwei DB9-9pol serielle Schnittstellen für industrielle und serielle Kommunikationsanwendungen
Onboard LED-Indikator zur Anzeige der Betriebsaktivität
Kein zusätzlicher Treiber erforderlich
Die InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker bietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter nutzt eine PCIe 2.0 Schnittstelle (5 GT/s) und integriert den ASIX AX99100 Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen.
Mit einer maximalen Übertragungsrate von bis zu 1 Mb/s eignet sich die Karte ideal für industrielle Anwendungen, Embedded-Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration sorgt für eine nahtlose Systemintegration.
Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), wodurch kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile Slotbleche sind im Lieferumfang enthalten, um die Karte flexibel in verschiedenen Gehäusen zu nutzen.
Technische Daten:
Bus Typ & PCIe: M.2 PCIe End-Point Controller (Single-lane, PCIe 2.0 5 GT/s)
Anschluss – Schnittstellen:1 x 59-Pin M.2 Slot (B+M Key)
2 x serielle RS-232 DB9 Stecker (9-polig)
Controller/Chipsatz: ASIX AX99100
Serielle Schnittstellen:Maximale Übertragungsrate: bis zu 1 Mb/s
Datenbits: 5, 6, 7, 8, 9 Bit
Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
Parität: Gerade, ungerade, keine, markiert, leer
FIFO-Puffer: 256 Byte
Betriebstemperatur: -40 °C bis +85 °C
Maße: 22 mm x 80 mm (M.2 Board)
Funktionen:
Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard LED-Indikator zur Anzeige der Lese-/Schreibaktivität
Stromversorgung über M.2-Steckplatz (3,3 V)
Unterstützung von Remote Wakeup, Power-Management und DMA
Kein zusätzlicher Treiber erforderlich
Systemanforderungen: Hardware:
PC mit einem freien M.2 Slot (B+M Key, der PCIe unterstützt)
Motherboard mit PCI Express 2.0 oder höher
Betriebssystem-Unterstützung:
Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: ab Kernel 2.6.31
Lieferumfang:
1 x InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
2 x Low-Profile Slotbleche
2 x DB9-9Pol serielle Kabel (20 cm Länge)
1 x Treiber-CD
1 x Bedienungsanleitung (Deutsch/Englisch)
| Anschlüsse und Schnittstellen | |
| Hostschnittstelle | M.2 |
| Geschlecht der Host-Schnittstelle | Männlich |
| Ausgangsschnittstelle | Seriell |
| Erweiterungskarte Standard | PCI 3.0 |
| Anzahl serielle Anschlüsse | 2 |
| Serielle Schnittstelle | 9-polig |
| Betriebsbedingungen | |
| Betriebstemperatur | -40 - 85 °C |
| Design | |
| Ursprungsland | Taiwan |
| Eingebaut | |
| LED-Anzeigen | |
| Energie | |
| Stromversorgung - Eingang Spannung | 3.3 V |
| Gewicht und Abmessungen | |
| Breite | 80 mm |
| Tiefe | 1,17 mm |
| Höhe | 23 mm |
| Gewicht | 700 g |
| Merkmale | |
| Chipsatz | ASIX AX99100 |
| Datenübertragungsrate (max) | 4 Gbit/s |
| Sonstige Funktionen | |
| Abmessungen (BxTxH) | 80 x 1,17 x 23 mm |
| Systemanforderung | |
| Unterstützt Windows-Betriebssysteme | Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1 |
| Unterstützte Linux-Betriebssysteme | Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel 5.10, Linux Kernel 5.11, Linux Kernel 5.12, Linux Kernel 5.13, Linux Kernel 5.14, Linux Kernel 5.15, Linux Kernel 5.19, Linux Kernel 5.4, Linux Kernel 5.8, Linux Kernel 5.9, Linux Kernel 6.2, Linux Kernel 6.5 |
| Unterstützte Server-Betriebssysteme | Windows Server 2012 R2 |
| Technische Daten | |
| Schnittstelle | Seriell |
| Höhe Verpackung | 0,155m |
| Breite Verpackung | 0,140m |
| Artikel Breite | 2,30cm |
| Artikel Höhe | 0,70cm |
| Anschlüsse extern | 2x 9pol seriell |
| Netto-Gewicht | 0,025kg |
| Steckplatz | PCIe |
| Länge Verpackung | 0,033m |
| Übertragungsrate | 4Gb/s |
| Gewicht | 0,117kg |
| Artikel Länge | 8,00cm |
| Typ | Schnittstellenkarte |
| Chipsatz | ASIX AX99100 |
| Anschlüsse intern | M.2-NVMe-SSD |
| Low Profile | |
| RAID | |
| Technische Details | |
| Konformitätsbescheinigungen | TÜV mark, Eidgenössische Kommunikationskommission (FCC), CE |
| Verpackungsdaten | |
| Mitgelieferte Kabel | Seriell |
| Verpackungsbreite | 140 mm |
| Verpackungstiefe | 33 mm |
| Verpackungshöhe | 155 mm |
| Paketgewicht | 25 g |
| Verpackungsart | Karton mit Aufhänger |
| Montageblöcke enthalten | |
| Treiber enthalten | |
| Betriebsanleitung | |
Fragen & Antworten
Wie ist die Lieferzeit von InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker?
Der Artikel InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker ist derzeit auf Lager
Er ist erfahrungsgemäß innerhalb von 3 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Inline 76660X an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
