InLine® LWL Simplex Kabel, FTTH, LC/APC, OS2, weiß, 25 m content_copy

Zur Verbindung von Glasfaseranschluss und kompatiblem GlasfasermodemPassende Verbindung: Das LWL Simplex Kabel verbindet einen Glasfaseranschluss mit einem kompatiblen Glasfasermodem. Beidseitige LC/APC-Stecker besitzen einen 8°-Schliff.
Zusätzliche Armierung: Ein flexibler Edelstahl-Spiralschlauch ist in den Kabelaufbau integriert. Damit verfügt das Glasfaserkabel über eine zusätzliche metallische Armierung für die Verlegung im Innenbereich.
Unauffällige Kabelführung: Der weiße Außenmantel fügt sich in helle Wohnräume ein. Mit einem Außendurchmesser von 3,0 mm ± 0,2 mm lässt sich die Glasfaserleitung entlang von Wänden oder Möbeln führen.
Passende Fasertechnik: Im Kabel kommt eine Singlemode-Faser OS2 mit 9/125 µm nach G657.A2 zum Einsatz. So lässt sich das LC/APC auf LC/APC Kabel mit Glasfaserkomponenten mit entsprechenden Anschlüssen verbinden.
Technische Dokumentation: Dem FTTH Kabel liegt ein Testbericht bei. Der halogenfreie Außenmantel und die angegebenen Werte für Einfüge- und Rückflussdämpfung ergänzen die technischen Produkteigenschaften.

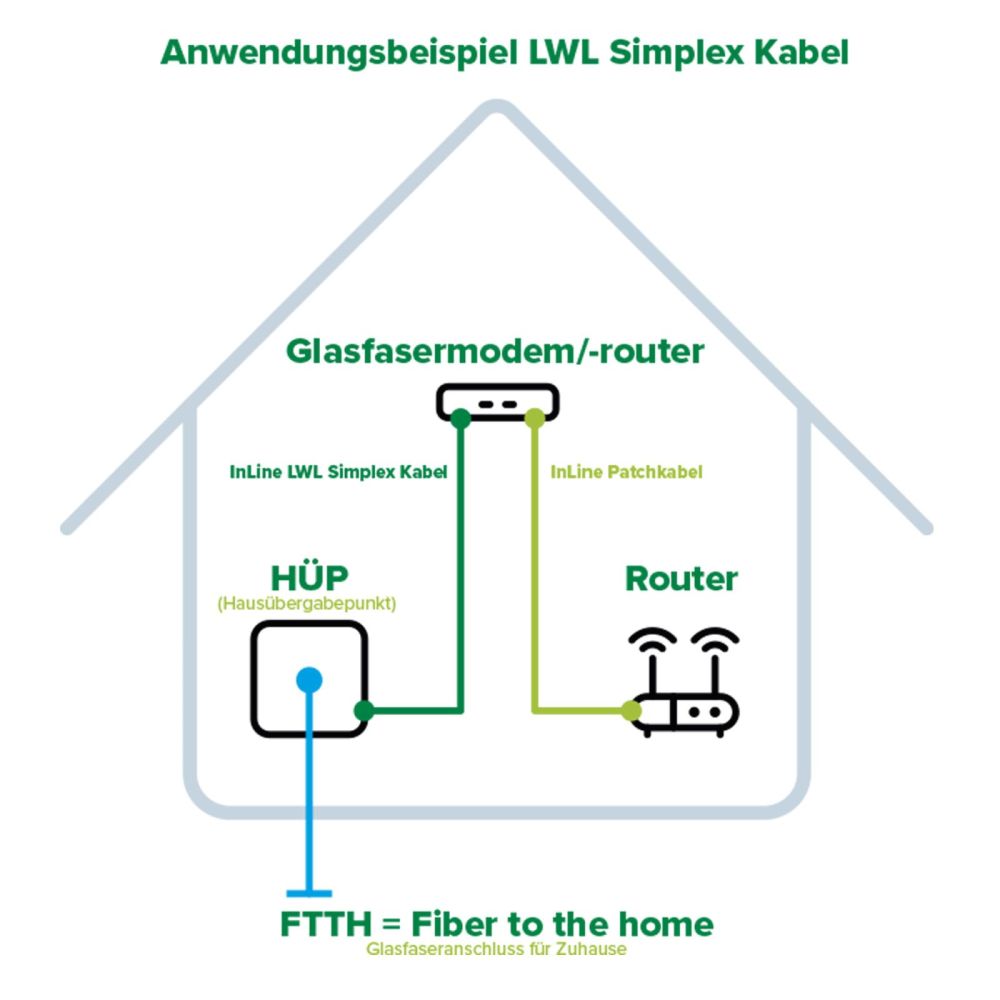

Das InLine Glasfaserkabel verbindet einen Glasfaseranschluss mit einem kompatiblen Glasfasermodem. Es eignet sich für FTTH-Anwendungen, bei denen die Glasfaserverbindung innerhalb eines Gebäudes hergestellt oder über eine größere Entfernung geführt werden soll.
Wenn sich der Glasfaseranschluss nicht am gewünschten Standort des Modems befindet, kann das Kabel zur Überbrückung der Entfernung eingesetzt werden. Voraussetzung sind passende LC/APC-Anschlüsse an beiden Verbindungspunkten.
Der weiße Kabelmantel ermöglicht eine optisch dezente Kabelführung in hellen Räumen. So lässt sich die Verbindung beispielsweise entlang einer Wand oder im Bereich eines Schreibtisches verlegen.
Durch die Auswahl unterschiedlicher Kabellängen kann die Verbindung an die räumlichen Gegebenheiten angepasst werden. Auch bei einer späteren Änderung des Modemstandorts lässt sich eine entsprechende Kabellänge auswählen.
Das Kabel ist für die Glasfaserverkabelung mit kompatiblen LC/APC-Komponenten vorgesehen. Bitte prüfen Sie vor dem Anschluss die Steckverbindungen der vorhandenen Geräte.
Kabeltyp: LWL Simplex Kabel, FTTH
Fasertyp: Singlemode, OS2
Faserkern / Mantel: 9/125 µm
Faserspezifikation: I-VH-2E G657.A2
Anschlüsse: LC/APC 8° zu LC/APC 8°
Steckerschliff: APC, 8°
Kabelaußendurchmesser: 3,0 mm ± 0,2 mm
Kabelaufbau: Einadrig
Armierung: Flexibler Edelstahl-Spiralschlauch
Außenmantel: Halogenfrei
Mantelfarbe: Weiß
Einfügedämpfung (IL): Typische Einfügedämpfung (IL): Rückflussdämpfung (RL):

60 dB

Betriebstemperatur: -40 bis +85 °C
Lagertemperatur: -40 bis +85 °C
Normen: IEC 61034-2, IEC 60332-3, IEC 60754-2, IEC 61754-20
Dokumentation: Testbericht beiliegend

Betriebsbedingungen
Betriebstemperatur	-40 - 85 °C
Temperaturbereich bei Lagerung	-40 - 85 °C
Gewicht und Abmessungen
Kabeldurchmesser	3 mm
Gewicht	366 g
Lieferumfang
Testprotokoll enthalten
Merkmale
Kabellänge	25 m
Lichtleitertyp	OS2
Anschluss 1	SC
Anschluss 2	SC
Steckverbinder 1 Geschlecht	Stecker
Steckverbinder 2 Geschlecht	Stecker
Schleifart Stecker	APC
Produktfarbe	Weiß
Lochdurchmesser	9 µm
Verkleidungsdurchmesser	125 µm
Einführungsverlust	0,3 dB
Rückflussdämpfung	60 dB
Vollduplex
Sonstige Funktionen
Abmessungen (BxTxH)	9 x 25000 x 9 mm
Technische Daten
Variante	APC 8°
Schliff Seite A	APC 8°
Betriebstemperatur	-20 bis +80°C
Signal	Netzwerk
Farbe	Weiß
Schliff Seite B	APC 8°
Kabel Ø	3mm
Seite B	SC/APC Stecker
Verpackungsvolumen	0,0011m³
Länge	25m
Artikel Höhe	0,90cm
Seite A	SC/APC Stecker
Außendurchmesser	3,0mm
Lagertemperatur	-40 bis +85°C
Gewicht	0,386kg
Anzahl Fasern	Simplex (FTTH)
Breite Verpackung	0,205m
Biegeradius (statisch)	>30mm
Faserklasse	OS2 (9/125µm) G657A2
Biegeradius (dynamisch)	>60mm
Netto-Gewicht	0,366kg
Höhe Verpackung	0,025m
Länge Verpackung	0,205m
Artikel Breite	0,90cm
Artikel Länge	2500,00cm
Testprotokoll beiliegend
UL
Verpackungsdaten
Verpackungsbreite	205 mm
Verpackungstiefe	205 mm
Verpackungshöhe	25 mm
Verpackungsvolumen	1100 cm³
Paketgewicht	386 g

---
