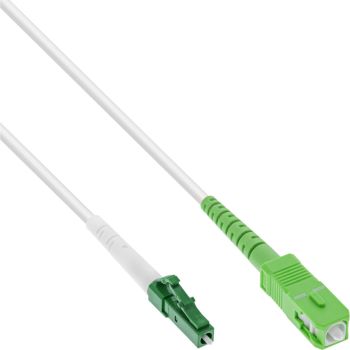

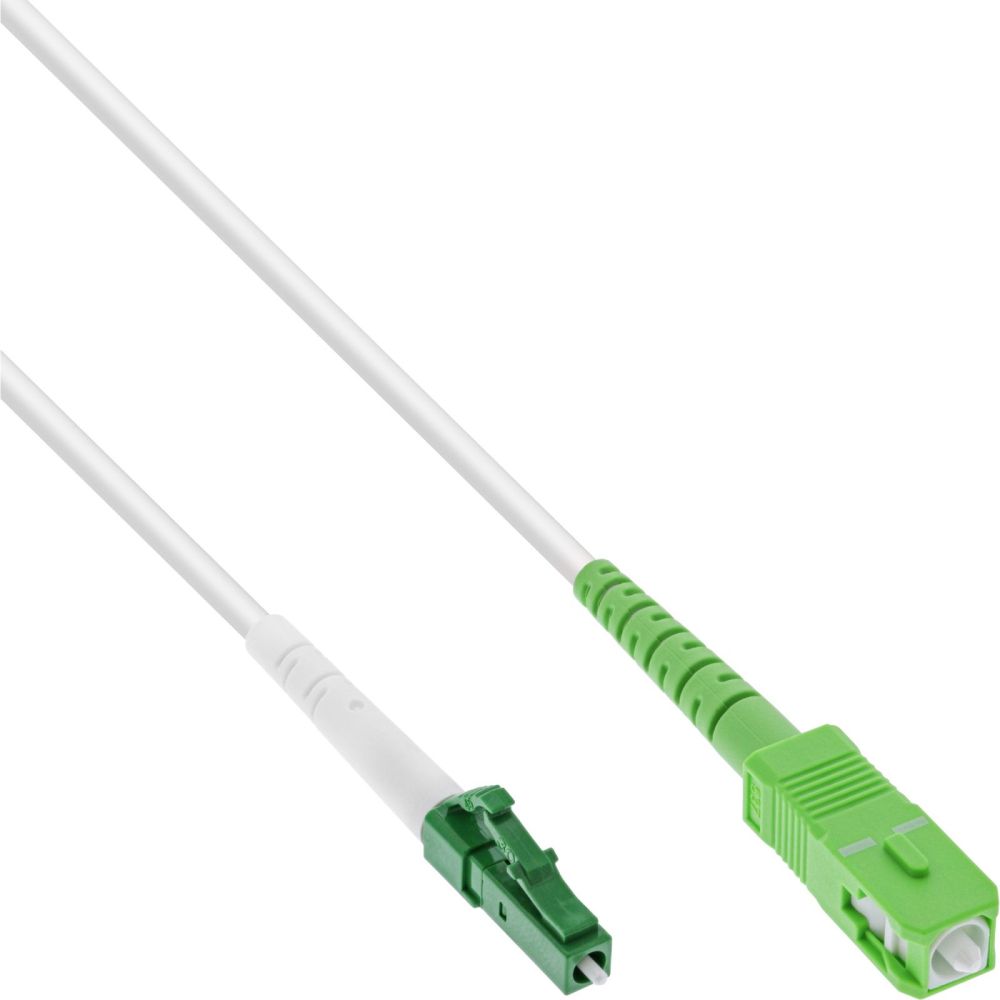

InLine® LWL Simplex Kabel, FTTH, LC/APC zu SC/APC, OS2, weiß, 40 m content_copy

Glasfaserkabel für die Verbindung zwischen Glasfaseranschluss und ModemPassende FTTH-Verbindung: Das Glasfaserkabel verbindet LC/APC- und SC/APC-Anschlüsse mit 8° APC-Schliff. Es passt zu Geräten mit optischen Schnittstellen im Innenbereich.
Armierter Kabelaufbau: Ein flexibler Edelstahl-Spiralschlauch ist in das LWL Kabel integriert. Die zusätzliche Armierung ergänzt den Kabelaufbau bei der Verlegung zwischen passenden Glasfaseranschlüssen.
Dezente Kabelführung: Der weiße Außenmantel passt optisch zu hellen Wänden und Sockelleisten. So lässt sich das Glasfaser Patchkabel auch entlang sichtbarer Leitungswege im Wohnbereich verlegen.
Singlemode-Technik: Die OS2-Faser mit 9/125 µm entspricht der angegebenen Spezifikation G657.A2. Das Simplex Kabel dient der optischen Verbindung über die passenden LC/APC- und SC/APC-Schnittstellen.
Dokumentierte Messwerte: Die Einfügedämpfung liegt unter 0,30 dB, der typische Wert unter 0,20 dB. Die Rückflussdämpfung liegt über 60 dB. Ein Testbericht ist dem Glasfaserkabel beigelegt.

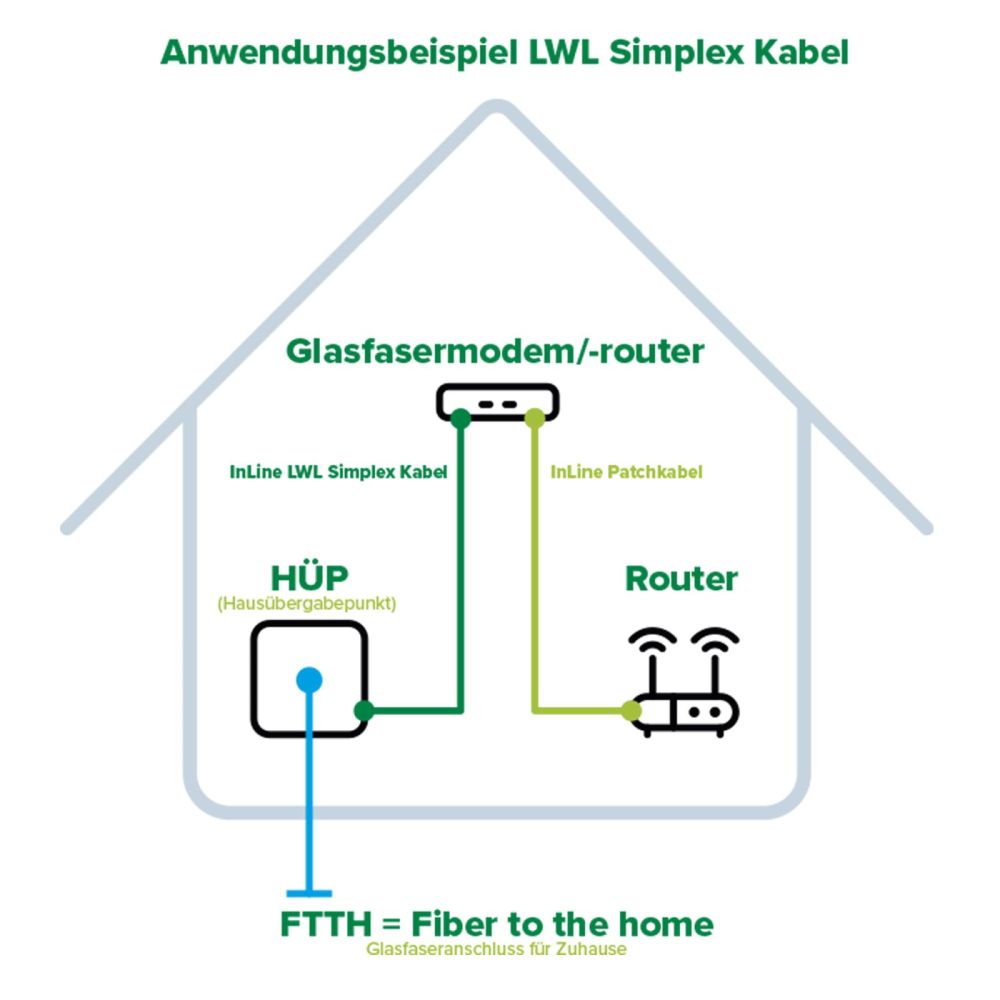

Das InLine Glasfaserkabel verbindet passende LC/APC- und SC/APC-Anschlüsse innerhalb einer FTTH-Installation. Es eignet sich beispielsweise für die Verbindung zwischen einem Glasfaseranschlusspunkt und einem Modem mit entsprechender optischer Schnittstelle.
Der weiße Kabelmantel ermöglicht eine unauffällige Verlegung in hellen Wohnbereichen. Auch wenn die Anschlussstelle nicht unmittelbar am gewünschten Aufstellort liegt, lässt sich der Leitungsweg mit einer passenden Kabellänge planen.
Ein integrierter flexibler Edelstahl-Spiralschlauch ergänzt den Aufbau des Kabels. Dadurch erhalten Sie ein armiertes Glasfaserkabel für Installationen, bei denen ein entsprechender mechanischer Kabelaufbau gewünscht ist.
Der halogenfreie Außenmantel und der kompakte Kabeldurchmesser von 3,0 mm ergänzen die Konstruktion. Die verfügbaren Varianten ermöglichen die Auswahl der benötigten Länge für den jeweiligen Anschlussabstand.
Achten Sie bei der Auswahl auf die Steckerkombination LC/APC zu SC/APC. Beide Anschlüsse verfügen über einen APC-Schliff von 8°. Das Kabel ist für Singlemode-Glasfaserverbindungen mit passenden Schnittstellen vorgesehen.
Kabeltyp: LWL Simplex Kabel, FTTH, einadrig
Glasfaser: Singlemode OS2, 9/125 µm, G657.A2
Faserbezeichnung: I-VH-2E G657.A2
Steckverbinder: LC/APC zu SC/APC, APC-Schliff 8°
Kabelaufbau: Flexibler Edelstahl-Spiralschlauch, armiert
Kabeldurchmesser: 3,0 mm ± 0,2 mm
Außenmantel: Halogenfrei, weiß
Einfügedämpfung (IL): Rückflussdämpfung (RL):

60 dB

Betriebs- und Lagertemperatur: -40 bis +85 °C
Normen: IEC 61034-2, IEC 60332-3, IEC 60754-2, IEC 61754-20
Prüfdokumentation: Testbericht beiliegend

Betriebsbedingungen
Betriebstemperatur	-40 - 85 °C
Temperaturbereich bei Lagerung	-40 - 85 °C
Gewicht und Abmessungen
Kabeldurchmesser	3 mm
Gewicht	495 g
Lieferumfang
Testprotokoll enthalten
Merkmale
Kabellänge	40 m
Lichtleitertyp	OS2
Anschluss 1	LC
Anschluss 2	SC
Steckverbinder 1 Geschlecht	Stecker
Steckverbinder 2 Geschlecht	Stecker
Schleifart Stecker	APC
Produktfarbe	Weiß
Lochdurchmesser	9 µm
Verkleidungsdurchmesser	125 µm
Vollduplex
Sonstige Funktionen
Abmessungen (BxTxH)	9 x 40000 x 9 mm
Technische Daten
Variante	APC 8°
Seite B	SC/APC Stecker
Schliff Seite A	APC 8°
Betriebstemperatur	-20 bis +80°C
Länge	40m
Höhe Verpackung	0,030m
Farbe	Weiß
Anzahl Fasern	Simplex (FTTH)
Netto-Gewicht	0,495kg
Kabel Ø	3mm
Schliff Seite B	APC 8°
Breite Verpackung	0,240m
Lagertemperatur	-40 bis +85°C
Seite A	LC/APC Stecker
Biegeradius (dynamisch)	>60mm
Biegeradius (statisch)	>30mm
Faserklasse	OS2 (9/125µm) G657A2
Artikel Länge	4000,00cm
Verpackungsvolumen	0,0018m³
Gewicht	0,498kg
Länge Verpackung	0,240m
Artikel Höhe	0,90cm
Signal	Netzwerk
Außendurchmesser	3,0mm
Artikel Breite	0,90cm
Testprotokoll beiliegend
UL
Verpackungsdaten
Verpackungsbreite	240 mm
Verpackungstiefe	240 mm
Verpackungshöhe	30 mm
Verpackungsvolumen	1800 cm³
Paketgewicht	498 g

---
