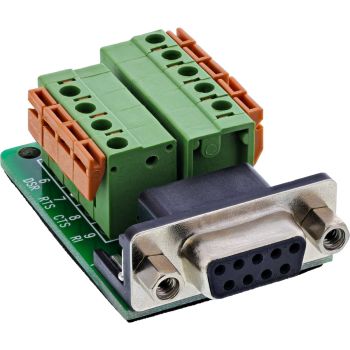

InLine® Terminalblock D-Sub 9 Buchse, Federklemme, Schraubsicherung content_copy

Zeitersparnis bei der Installation: Die Federklemmanschlüsse ermöglichen eine schnelle Verdrahtung mit Schlitzschraubendreher (≤ 2,5 mm) – ganz ohne Löten oder Crimpen.
Stabile Verbindung durch Schraubsicherung: Die D-Sub 9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zu passenden Steckern – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie: Besonders geeignet für Automatisierung, Maschinen- und Anlagenbau, Service- und Testaufbauten sowie den Schaltschrankbau.
Kompakte Bauform: Spart Platz auf Hutschienen oder in engen Gehäusen – ideal für die Integration in bestehende Systeme.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige, störungsarme Signalübertragung.
Der InLine® Terminalblock mit D-Sub 9 Buchse und integrierter Federklemmtechnik wurde speziell für industrielle Anwendungen entwickelt, bei denen serielle Signalübertragung – z. B. über RS232 – erforderlich ist. Die werkzeugunterstützte Federklemmtechnik erlaubt das schnelle, sichere Anschließen einzelner Adern ohne Löten oder Crimpen. Der Anschlussbereich unterstützt 14–22 AWG und lässt sich komfortabel mit einem Schlitzschraubendreher ≤ 2,5 mm betätigen.
Dank Schraubsicherung an der Buchse ist eine stabile Verbindung mit Gegensteckern gewährleistet – selbst bei Bewegung oder Erschütterung. Die kompakte Bauform mit EVA-Isolierung auf der Unterseite schützt bei der Montage auf leitfähigem Untergrund und macht das Modul ideal für den Einsatz in Steuerungssystemen, Maschinen und Testumgebungen.
D-Sub 9 Buchse: Mit integrierter Schraubsicherung
Federklemmen: Rastermaß 5 mm
Anschlussbereich: 14–22 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10°C bis +70°C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 51 × 31,5 × 16 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	31 x 51 x 18 mm
Gewicht	23 g
Breite	31 mm
Tiefe	51 mm
Höhe	18 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	Terminal block / D-Sub 9
Steckerverbindung (Anschluss)	Buchse/Buchse
Produktfarbe	Schwarz, Grün
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	100 V
Stromstärke	0,8 A
Technische Daten
Gewicht	0,026kg
Breite Verpackung	0,100m
Artikel Höhe	1,80cm
Länge Verpackung	0,165m
Artikel Breite	3,10cm
Verpackungsvolumen	0,0001m³
Seite A	D-Sub 9 Buchse
Netto-Gewicht	0,023kg
Artikel Länge	5,10cm
Höhe Verpackung	0,018m
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	18 mm
Paketgewicht	26 g
Verpackungsvolumen	100 cm³
Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
