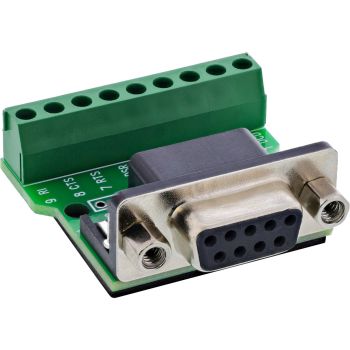

InLine® Terminalblock D-Sub 9 Buchse, Schraubklemme, Schraubsicherung content_copy

Zeitersparnis bei der Installation: Die Schraubklemmen ermöglichen eine direkte, feldtaugliche Verdrahtung ohne zusätzliche Adapter. Die Montage erfolgt werkzeuggestützt mit einem Schlitzschraubendreher ≤ 2 mm. Unterstützt wird ein Anschlussbereich von 18–24 AWG.
Stabile Verbindung durch Schraubsicherung: Die D‑Sub‑9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Gegenstelle – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
Kompakte Bauform: Der Terminalblock lässt sich auch bei begrenztem Platzangebot problemlos integrieren – ob auf der Hutschiene oder in mobilen Einheiten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen
Der InLine® Terminalblock mit D‑Sub 9 Buchse und Schraubklemmanschlüssen bietet eine robuste, feldtaugliche Lösung für die Verdrahtung serieller Signale – etwa in RS232-Anwendungen. Über die Schraubklemmen mit 3,96 mm Rastermaß lassen sich Einzeladern im Bereich von 18–24 AWG sicher und dauerhaft anschließen. Die Betätigung erfolgt mit einem handelsüblichen Schlitzschraubendreher bis 2 mm Klingenbreite.
Die integrierte Schraubsicherung an der Buchse stellt eine stabile Verbindung zum Gegenstecker sicher – auch unter mechanischer Belastung oder Vibration. Die kompakte Bauform und die isolierende EVA-Schicht auf der Unterseite ermöglichen eine sichere Integration, auch bei leitfähigen Montageflächen. Damit ist der Terminalblock ideal für industrielle Anwendungen, bei denen Zuverlässigkeit, Platzersparnis und einfache Installation gefragt sind.
D-Sub 9 Buchse: Mit integrierter Schraubsicherung
Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
Anschlussbereich: 18–24 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2 mm
Nennstrom:1 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10°C bis +70°C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 38,5 × 32 × 16 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	37 x 38 x 16 mm
Gewicht	15 g
Breite	37 mm
Tiefe	38 mm
Höhe	16 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	Terminal block / D-Sub 9
Steckerverbindung (Anschluss)	Buchse/Buchse
Produktfarbe	Schwarz, Grün
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	100 V
Stromstärke	1 A
Technische Daten
Artikel Länge	3,80cm
Netto-Gewicht	0,015kg
Verpackungsvolumen	0,0001m³
Seite A	D-Sub 9 Buchse
Gewicht	0,017kg
Breite Verpackung	0,100m
Artikel Höhe	1,60cm
Länge Verpackung	0,165m
Artikel Breite	3,70cm
Höhe Verpackung	0,017m
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	17 mm
Paketgewicht	17 g
Verpackungsvolumen	100 cm³
Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
