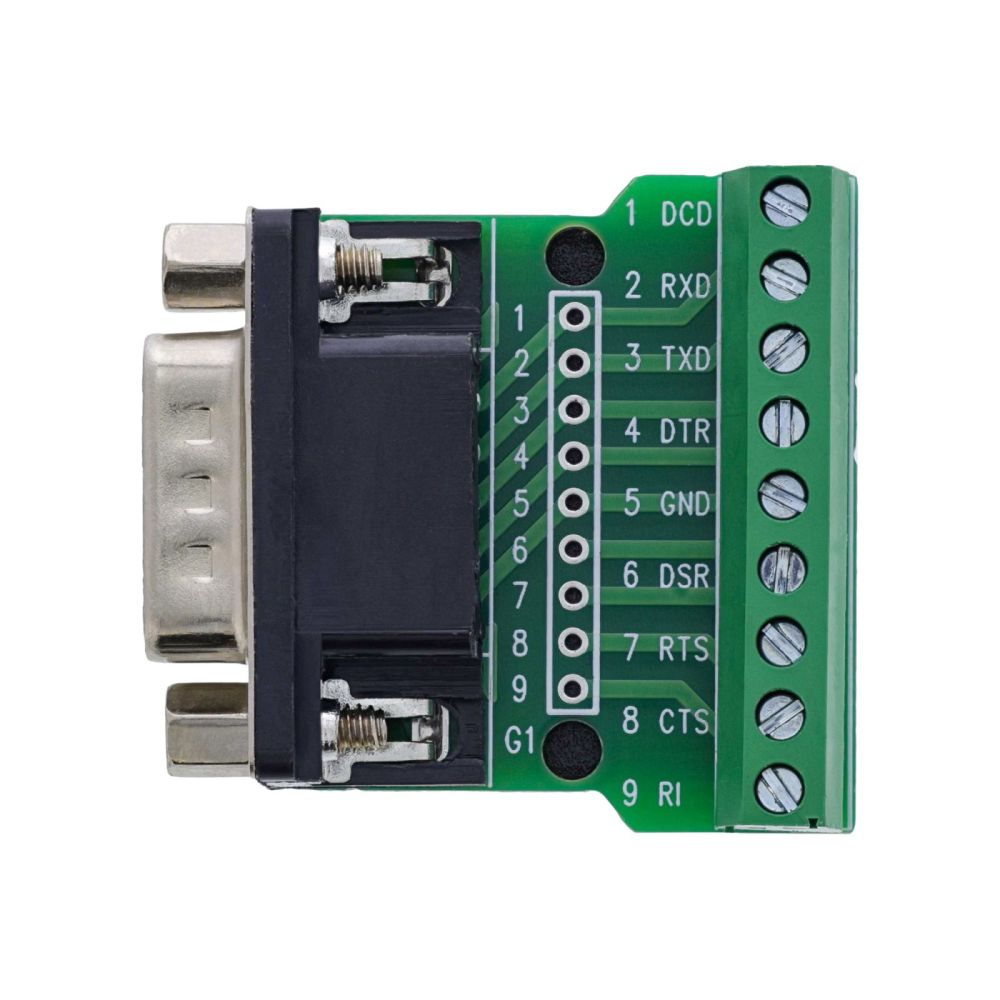

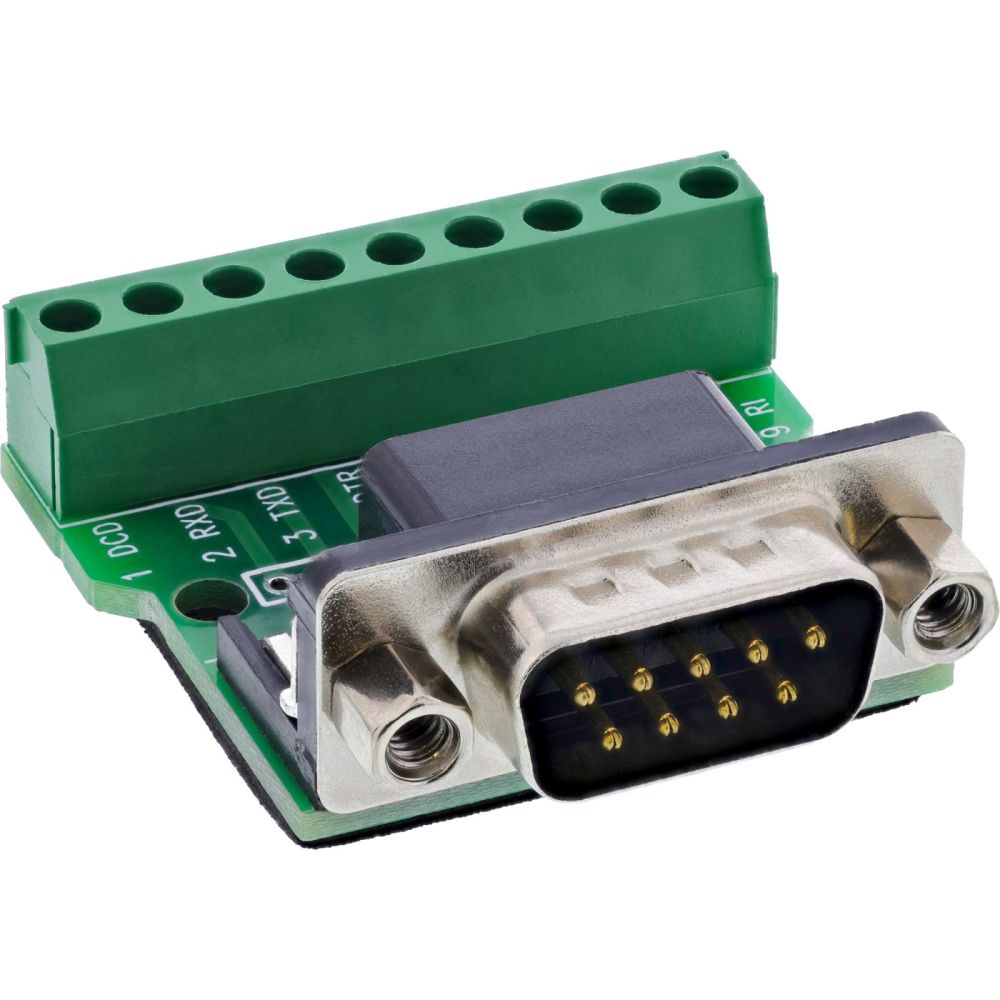

InLine® Terminalblock D-Sub 9 Stecker, Schraubklemme, Schraubsicherung content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–24 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2 mm.
Stabile Verbindung durch Schraubsicherung: Der D‑Sub‑9 Stecker ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
Kompakte Bauform: Der Terminalblock lässt sich auch bei begrenztem Platzangebot problemlos integrieren – ob auf der Hutschiene oder in mobilen Einheiten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen
Der InLine® Terminalblock mit D‑Sub 9 Stecker und Schraubklemmanschlüssen wurde für den professionellen Einsatz bei serieller Signalverdrahtung entwickelt. Die Schraubklemmen mit 3,96 mm Rastermaß ermöglichen den sicheren Anschluss von Einzeladern im Bereich 18–24 AWG. Die Betätigung erfolgt mithilfe eines handelsüblichen Schlitzschraubendrehers mit Klingenbreite ≤ 2 mm.
Die integrierte Schraubsicherung stellt eine stabile Verbindung zu passenden D‑Sub‑Buchsen sicher – selbst bei Vibration oder häufigem Stecken. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen. Die kompakte Bauform macht diesen Terminalblock zu einer praktischen, langlebigen Lösung für industrielle Anwendungen, bei denen Zuverlässigkeit, Flexibilität und einfache Handhabung gefragt sind.
D-Sub 9 Stecker: Mit integrierter Schraubsicherung
Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
Anschlussbereich: 18–24 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2 mm
Nennstrom: 1 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10°C bis +70°C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 38,5 × 32 × 16 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	37 x 38 x 16 mm
Gewicht	15 g
Breite	37 mm
Tiefe	38 mm
Höhe	16 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	Terminal block / D-Sub 9
Steckerverbindung (Anschluss)	Stecker/Buchse
Produktfarbe	Schwarz, Grün
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	100 V
Stromstärke	1 A
Technische Daten
Länge Verpackung	0,165m
Artikel Breite	3,70cm
Gewicht	0,018kg
Höhe Verpackung	0,016m
Breite Verpackung	0,100m
Artikel Höhe	1,60cm
Verpackungsvolumen	0,0001m³
Seite A	D-Sub 9 Stecker
Netto-Gewicht	0,015kg
Artikel Länge	3,80cm
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	16 mm
Paketgewicht	18 g
Verpackungsvolumen	100 cm³

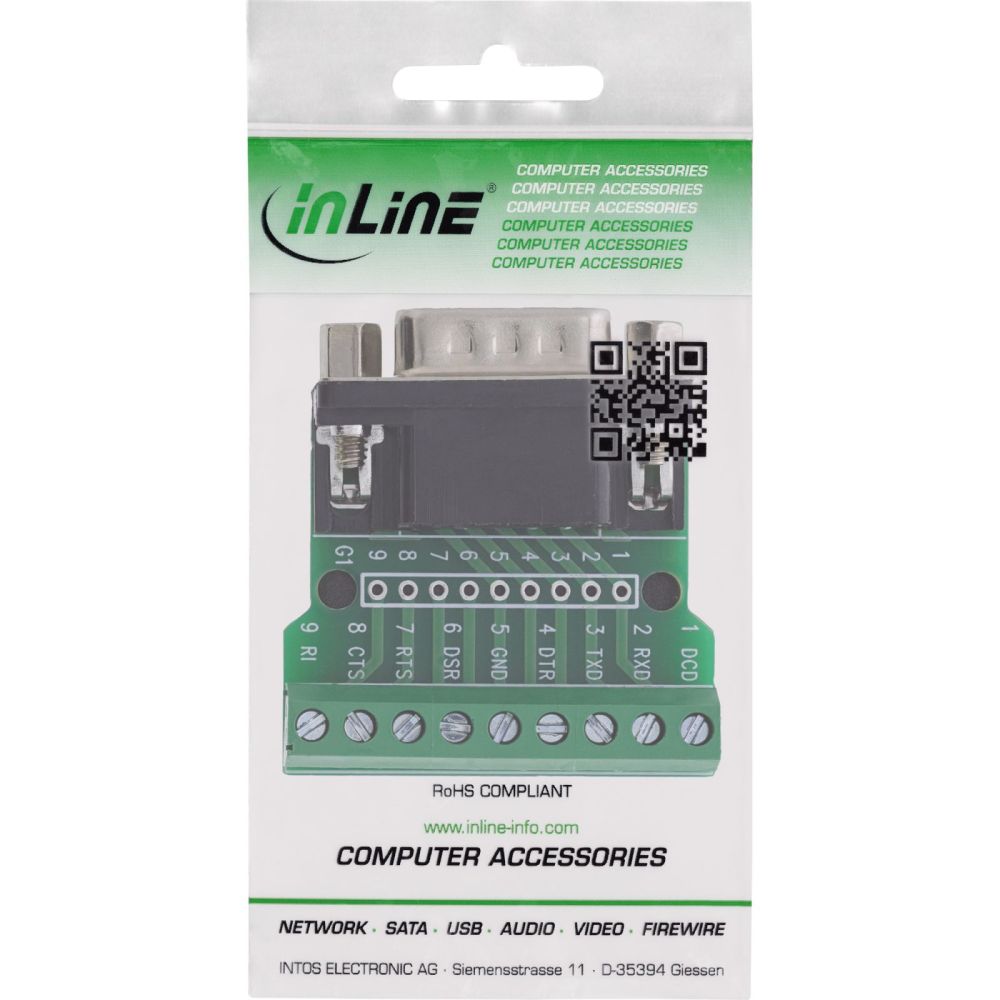

Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
