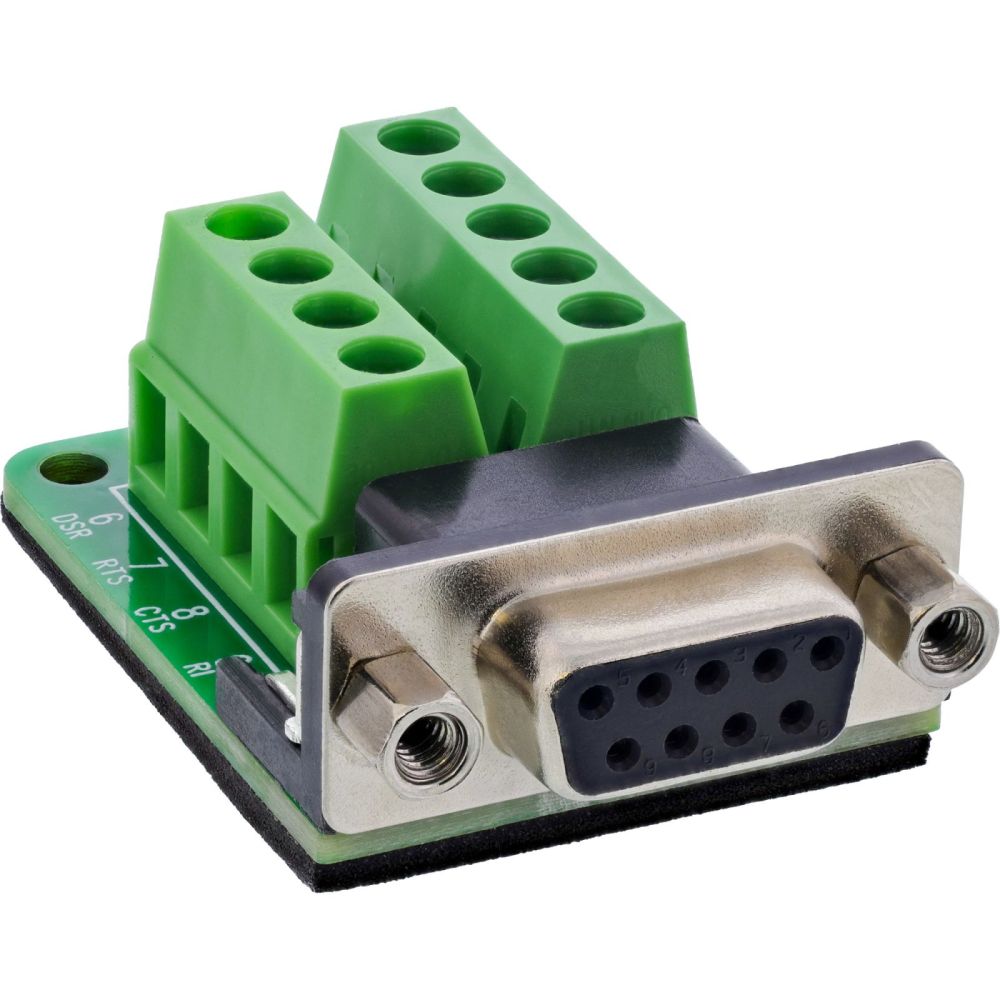

InLine® Terminalblock D-Sub 9 Buchse, 2-reihig, Schraubklemme, Schraubsicherung content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 12–22 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die D‑Sub‑9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
Kompakte, 2-reihige Bauform: Mit 45,5 × 31 × 16 mm bietet der Terminalblock eine platzsparende Anordnung – besonders in dichter Verdrahtung von Sub-D-Schnittstellen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen
Der InLine® Terminalblock mit D‑Sub 9 Buchse in 2-reihiger Ausführung ist für professionelle Verdrahtungslösungen im Schaltschrank- und Gerätebau konzipiert. Die Schraubklemmen mit 5,0 mm Rastermaß ermöglichen den sicheren Anschluss von Einzeladern im Bereich 12–22 AWG. Die Montage erfolgt werkzeuggestützt mit einem Flachschlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Die D‑Sub‑Buchse ist über eine integrierte Schraubsicherung fest mit der Gegenstelle verschraubbar und gewährleistet so eine vibrationssichere Verbindung. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Durch die kompakte 2-reihige Bauform eignet sich der Anschlussblock besonders für industrielle Installationen mit hoher Packungsdichte – z. B. in Schaltschränken, Maschinen oder mobilen Serviceeinheiten.

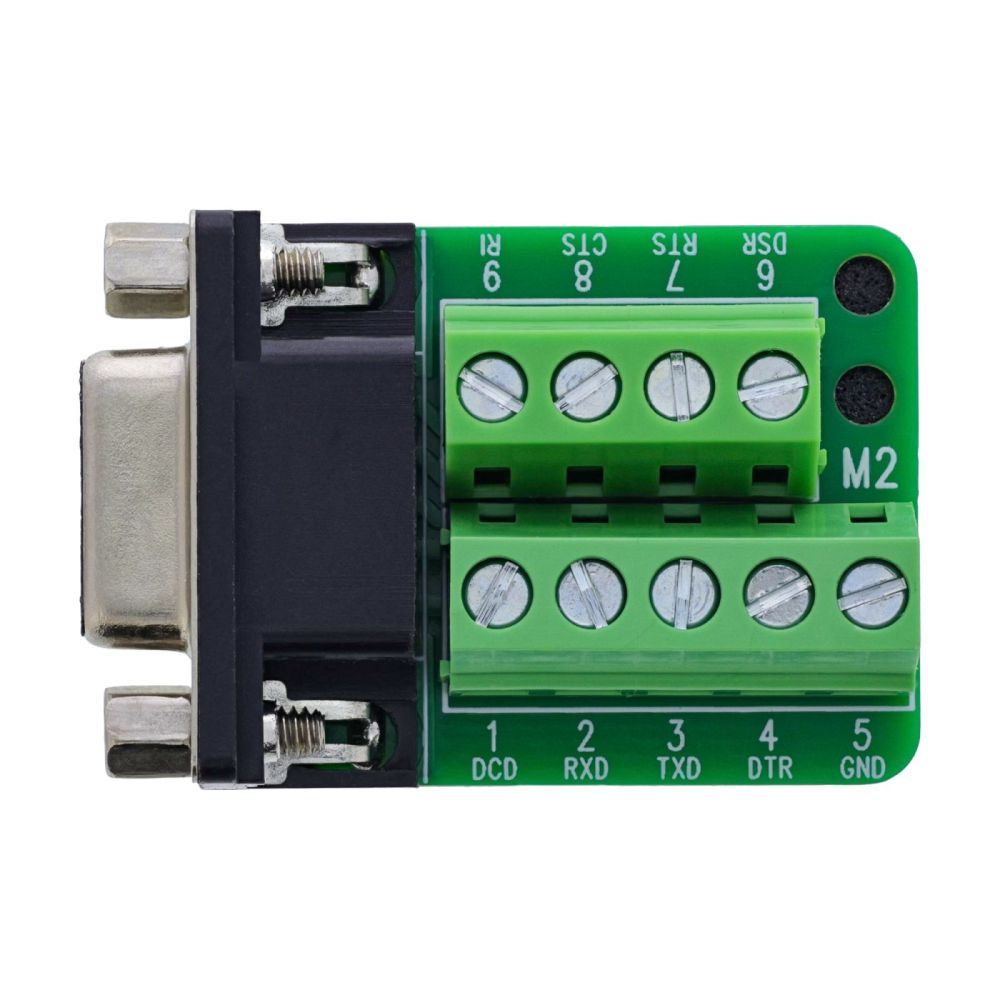

D-Sub 9 Buchse: 2-reihig, mit integrierter Schraubsicherung
Anschlusstechnik: Schraubklemme, Rastermaß 5,0 mm
Anschlussbereich: 12–22 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10°C bis +70°C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	31 x 46 x 18 mm
Gewicht	22 g
Breite	31 mm
Tiefe	46 mm
Höhe	18 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	Terminal block / D-Sub 9
Steckerverbindung (Anschluss)	Buchse/Buchse
Produktfarbe	Schwarz, Grün
AWG Kabelgröße	12/22
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	100 V
Stromstärke	1 A
Technische Daten
Länge Verpackung	0,165m
Artikel Breite	3,10cm
Gewicht	0,025kg
Verpackungsvolumen	0,0001m³
Seite A	D-Sub 9 Buchse
Höhe Verpackung	0,018m
Breite Verpackung	0,100m
Artikel Höhe	1,80cm
Netto-Gewicht	0,022kg
Artikel Länge	4,60cm
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	18 mm
Paketgewicht	25 g
Verpackungsvolumen	100 cm³

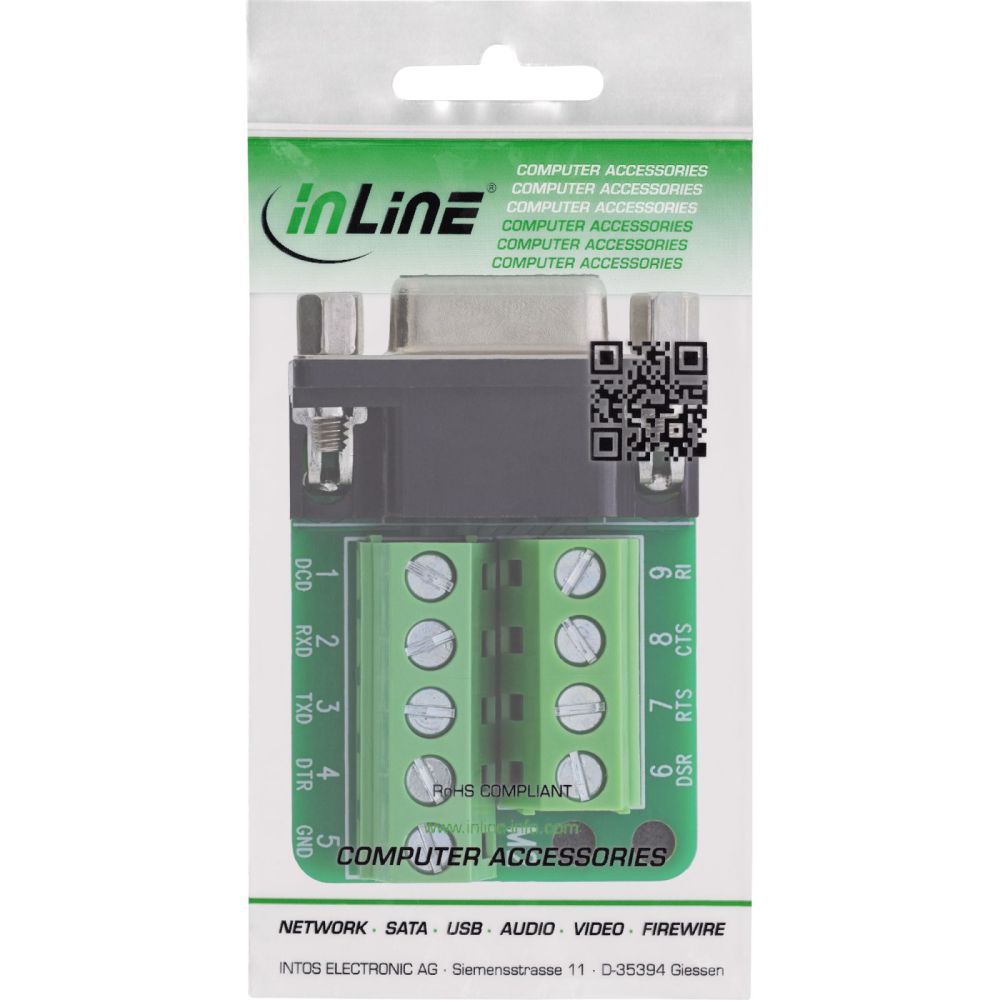

Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
