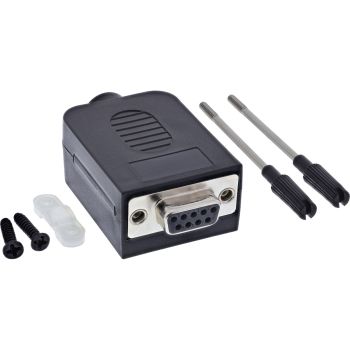

InLine® D-Sub 9 Breakout-Terminalblock, Buchse, Schraubklemme, Rändelschraube
|
3,82 EUR |
|||||||||||
|
( 4,55 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >50 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197283 | ||||||||||
| Hersteller-Nr.: | 92501G | ||||||||||
| EAN-Code: | 4043718345915 | ||||||||||
| Gewicht: | 0.032 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92501G:
Stabile Verbindung durch Rändelschraube: Die D‑Sub‑9 Buchse ist mit gerändelten Schrauben ausgestattet und sorgt für eine sichere, werkzeuglose Fixierung an passenden Steckverbindern.
Vielfältig einsetzbar in der Industrie: Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.
Breakout-Bauform mit Druckplatte: Einzelleitungen lassen sich flexibel und schnell auf die rückseitigen Schraubklemmen auflegen – ideal für den Labor- oder Feldgebrauch.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen
Der InLine® D‑Sub 9 Breakout-Terminalblock mit Buchse ist ideal für den Einsatz in Prüfständen, Laborumgebungen, Prototyping-Anwendungen oder der Inbetriebnahme von Maschinenkomponenten. Über rückseitige Schraubklemmen mit Druckplatten-Technik lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Die Buchse ist mit Rändelschrauben (#4-40 UNC) ausgestattet, die eine sichere, werkzeuglose Fixierung an passenden Steckern gewährleisten. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Dank klarer Klemmenbeschriftung und robuster Bauform eignet sich der Breakout-Adapter ideal für Prüfplätze, Steuerungsprojekte und mobile Serviceaufbauten.
D-Sub 9 Buchse: Breakout-Design, mit Rändelschrauben (#4-40 UNC)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 66,7 × 34,4 mm (L × B )
Zubehör: 1× Druckplatte, 2× Schrauben
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 34 x 67 x 21 mm |
| Gewicht | 24 g |
| Breite | 34 mm |
| Tiefe | 67 mm |
| Höhe | 21 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 9 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Schwarz |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
| Technische Daten | |
| Netto-Gewicht | 0,024kg |
| Gewicht | 0,032kg |
| Artikel Länge | 6,70cm |
| Höhe Verpackung | 0,020m |
| Länge Verpackung | 0,165m |
| Variante | Rändelschraube |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | D-Sub 9 Buchse |
| Artikel Höhe | 2,10cm |
| Breite Verpackung | 0,100m |
| Artikel Breite | 3,40cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 100 mm |
| Verpackungstiefe | 165 mm |
| Verpackungshöhe | 20 mm |
| Paketgewicht | 32 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
