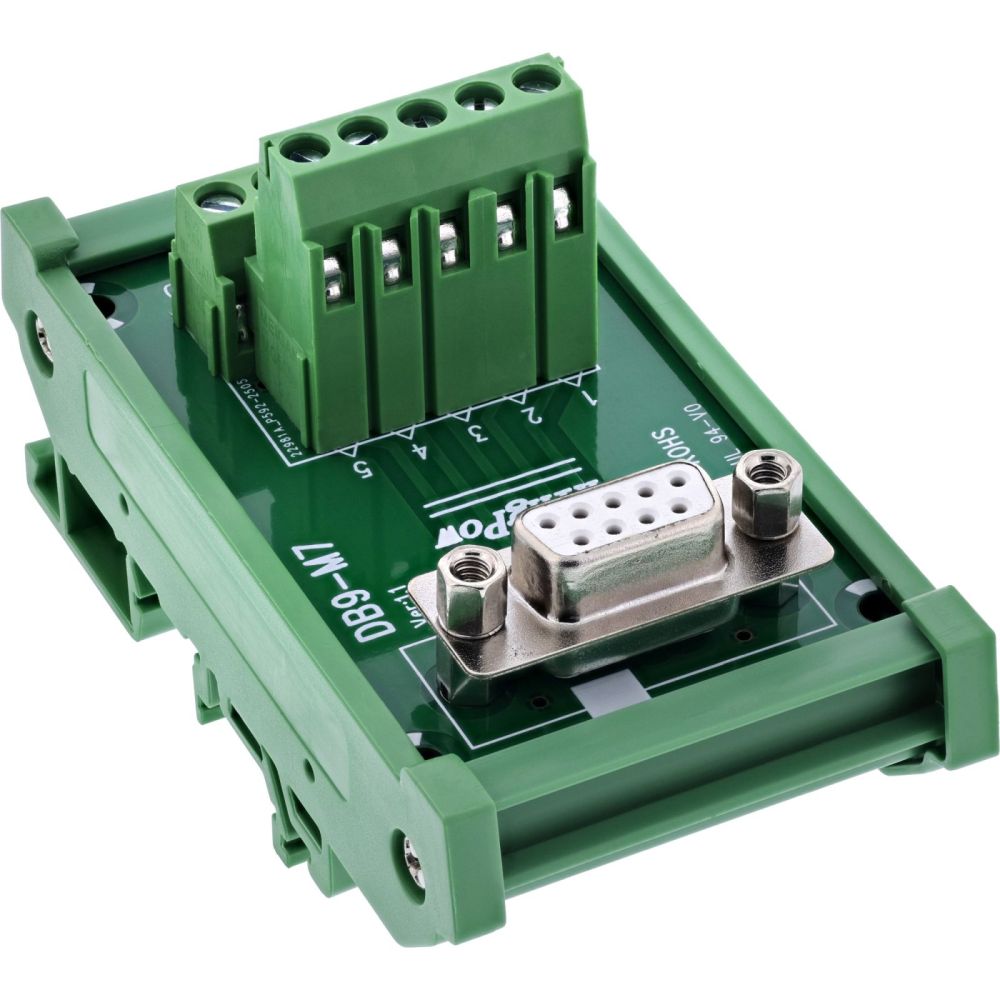

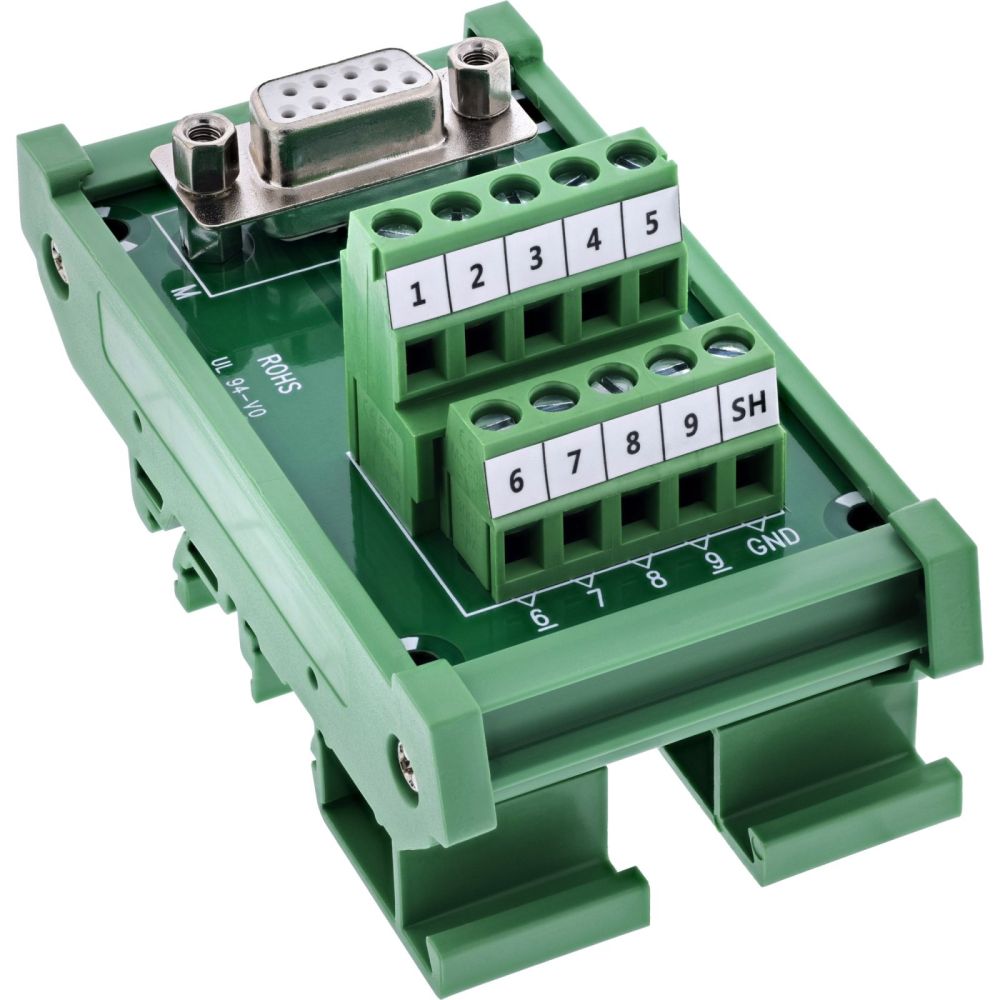

InLine® D-Sub 9 Terminalblock, Buchse, Schraubklemme, Hutschiene
|
10,96 EUR |
|
|
( 13,04 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >100 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22197319 |
| Hersteller-Nr.: | 92501K |
| EAN-Code: | 4043718345953 |
| Gewicht: | 0.122 kg |
Produktinformationen zu Inline 92501K:
Stabile Verbindung durch Befestigungsgewinde: Die D‑Sub‑9 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und gewährleistet eine sichere Verbindung zu passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für den Schaltschrankbau, Maschinensteuerung, Automatisierung sowie Service- und Diagnoseumgebungen.
Hutschienenmontage für strukturierte Installationen: Der integrierte DIN-Rail-Clip ermöglicht die direkte Befestigung im Schaltschrank – platzsparend und normgerecht.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.

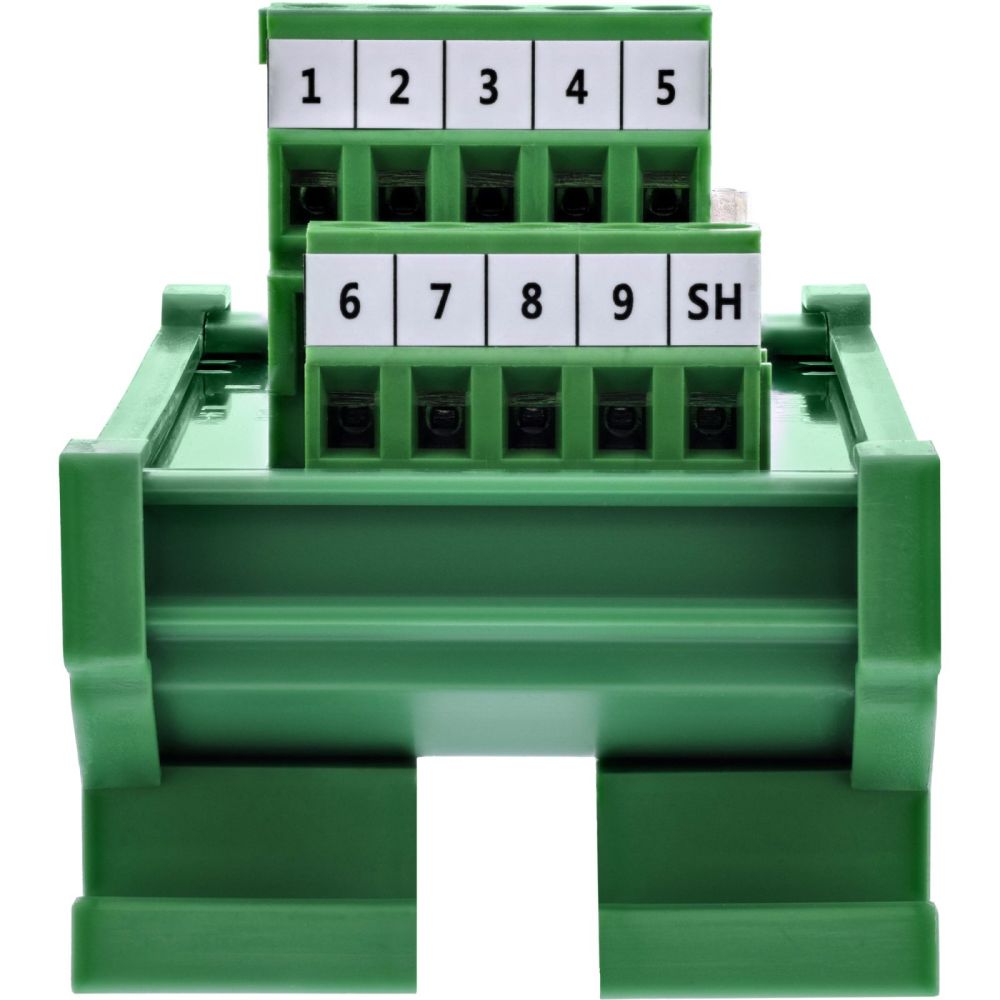

Der InLine® D‑Sub 9 Terminalblock mit Buchse wurde speziell für strukturierte Installationen im Schaltschrank oder auf DIN-Hutschienen entwickelt. Die seitlich zugänglichen Schraubklemmen mit Druckplattenaufnahme ermöglichen eine schnelle Verdrahtung von Einzeladern im Bereich 14–26 AWG, ganz ohne Löten. Die Montage erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Dank Befestigungsgewinde (UNC #4-40) lässt sich die Buchse mechanisch sicher mit passenden Steckverbindern verschrauben. Die Gehäuseform mit integriertem Hutschienenclip erlaubt eine schnelle Montage auf DIN-Schienen. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.

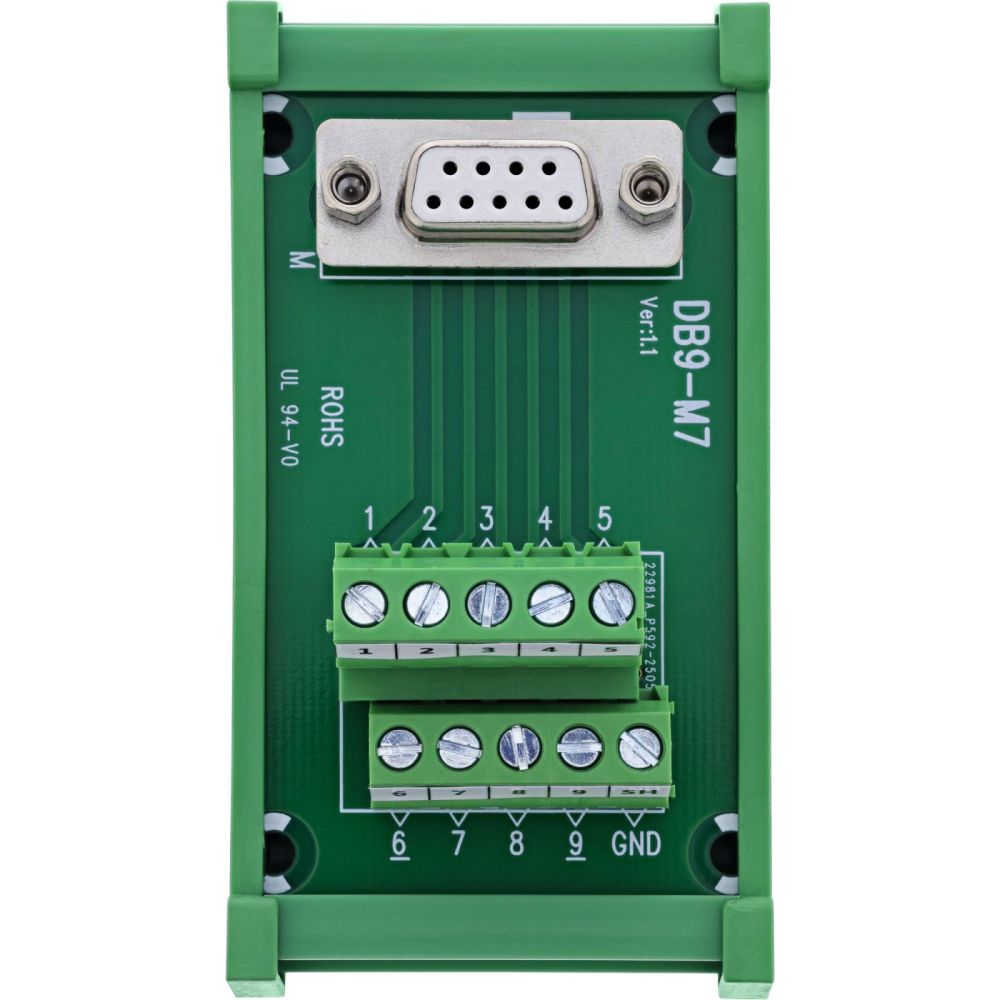

D-Sub 9 Buchse: Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 14–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10 °C bis +70 °C

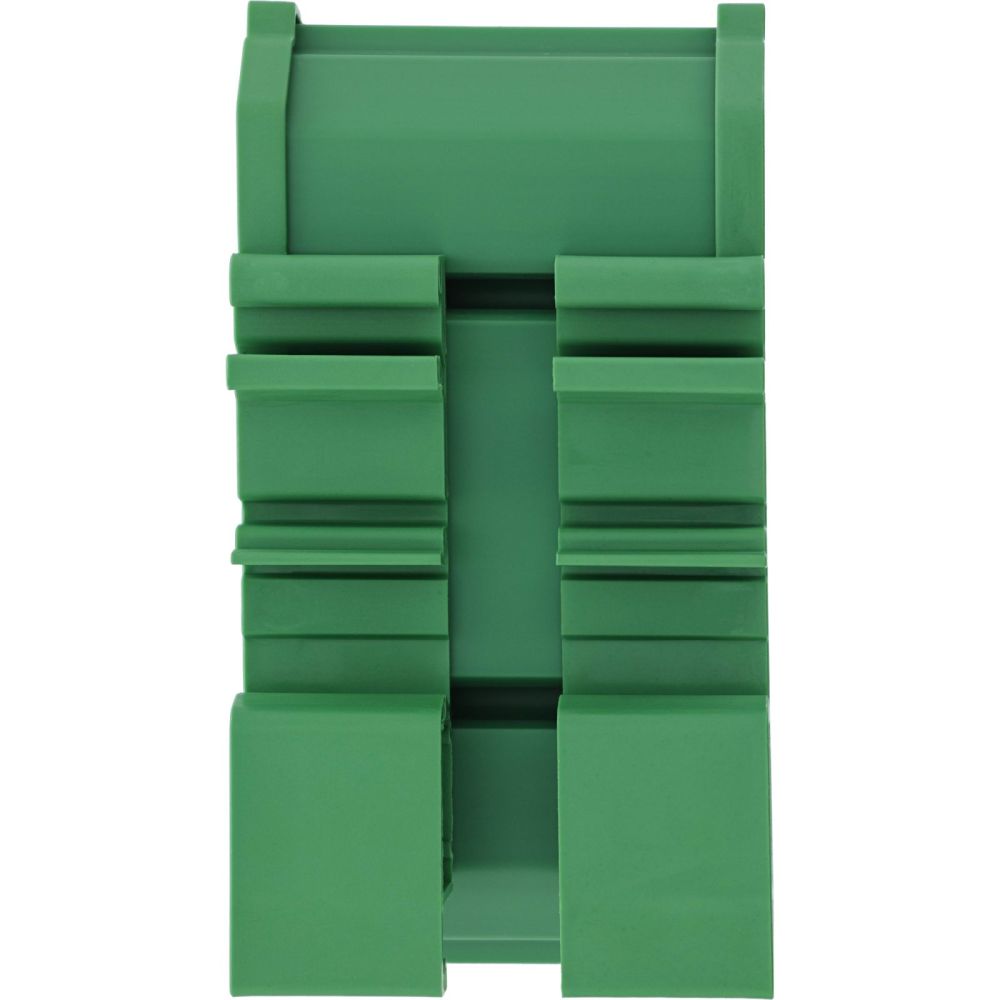

Isolierlage: EVA-Isolierung auf Unterseite

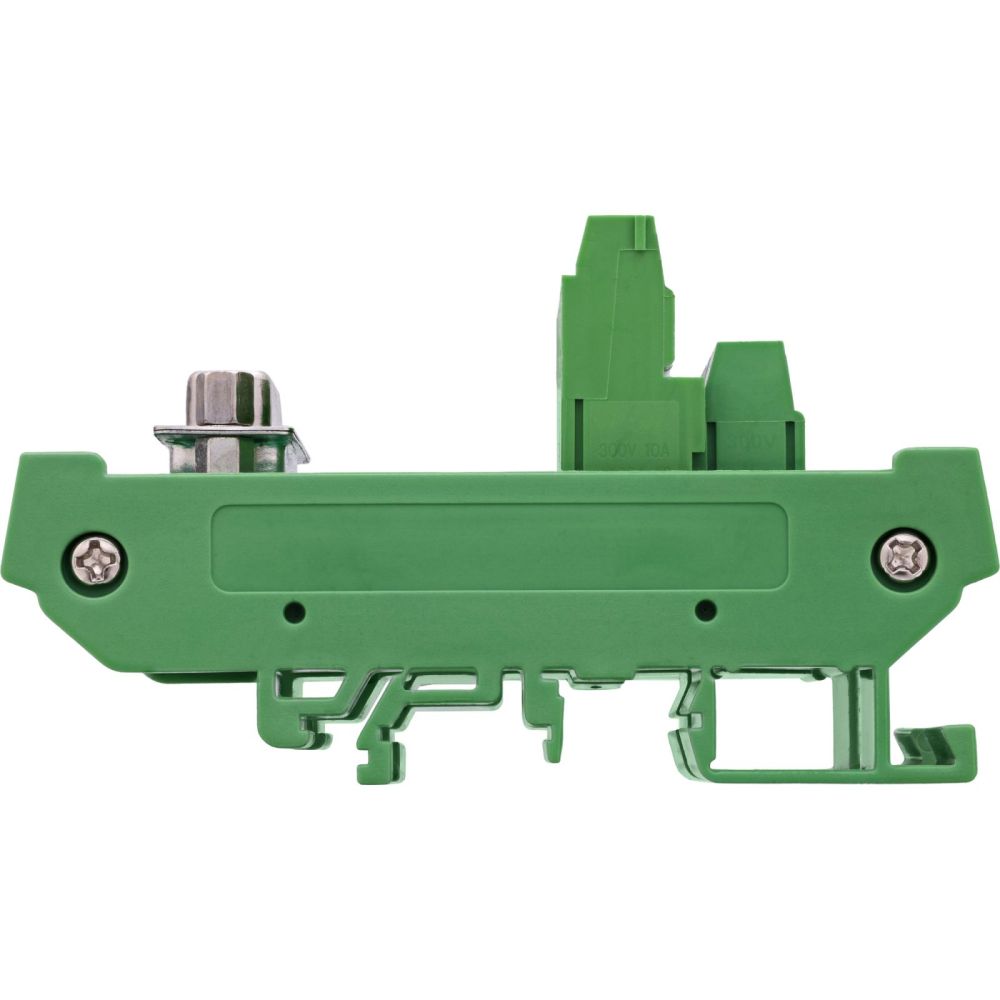

Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 46 × 34,8 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 46 x 87 x 51 mm |
| Gewicht | 77 g |
| Breite | 46 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 9 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
| Technische Daten | |
| Artikel Höhe | 5,10cm |
| Lagertemperatur | -40 - 85°C |
| Breite Verpackung | 0,095m |
| Artikel Breite | 4,60cm |
| Höhe Verpackung | 0,055m |
| Netto-Gewicht | 0,077kg |
| Artikel Länge | 8,70cm |
| Länge Verpackung | 0,120m |
| Typ | Für Hutschiene |
| Gewicht | 0,122kg |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | D-Sub 9 Buchse |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 95 mm |
| Verpackungstiefe | 120 mm |
| Verpackungshöhe | 55 mm |
| Paketgewicht | 122 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
