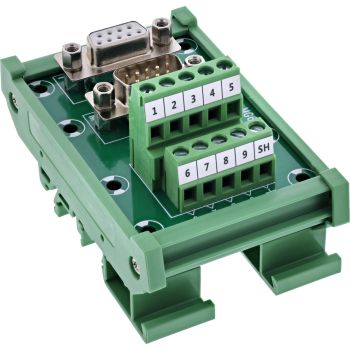

InLine® D-Sub 9 Terminalblock, Buchse/Stecker, Schraubklemme, Hutschiene
|
20,00 EUR |
|
|
( 23,80 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >25 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22197330 |
| Hersteller-Nr.: | 92501M |
| EAN-Code: | 4043718345977 |
| Gewicht: | 0.133 kg |
Produktinformationen zu Inline 92501M:
Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einer D‑Sub‑9 Buchse und einem D‑Sub‑9 Stecker – ideal für serielle Verbindungen in beide Richtungen oder als Schnittstellenweiche.
Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Installationen im Schaltschrank, Maschinensteuerung, Prüfaufbauten und mobile Serviceanwendungen.
Hutschienenmontage für strukturierte Installationen: Das integrierte DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – platzsparend, robust und werkstauglich.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.
Der InLine® D‑Sub 9 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ermöglicht eine flexible und strukturierte Verdrahtung serieller Schnittstellen innerhalb eines einzigen Moduls. Durch die doppelte D‑Sub-Schnittstelle (male & female) eignet sich das Produkt ideal als Übergabe- oder Verbindungsstelle zwischen zwei Geräten.
Die seitlich zugänglichen Schraubklemmen mit Druckplatte unterstützen einen Anschlussbereich von 14–26 AWG und ermöglichen eine schnelle, sichere Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Standard-Hutschienen – ideal für professionelle Steuerungs- und Prüfaufbauten.
D-Sub 9 Schnittstellen: 1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 14–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 53 × 34,8 mm (L x B x H)
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 63 x 70 x 51 mm |
| Gewicht | 89 g |
| Breite | 63 mm |
| Tiefe | 70 mm |
| Höhe | 51 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 9 |
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Grün |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
| Technische Daten | |
| Länge Verpackung | 0,125m |
| Seite A | D-Sub 9 Stecker/Buchse |
| Netto-Gewicht | 0,089kg |
| Gewicht | 0,133kg |
| Artikel Höhe | 5,10cm |
| Höhe Verpackung | 0,055m |
| Artikel Länge | 7,00cm |
| Verpackungsvolumen | 0,0001m³ |
| Typ | Für Hutschiene |
| Breite Verpackung | 0,095m |
| Artikel Breite | 6,30cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 95 mm |
| Verpackungstiefe | 125 mm |
| Verpackungshöhe | 55 mm |
| Paketgewicht | 133 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
