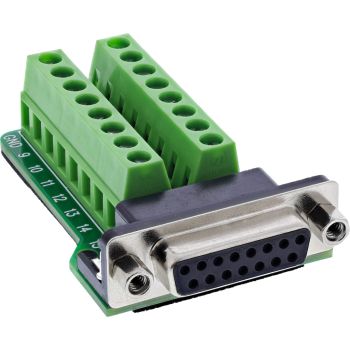

InLine® D-Sub 15 Terminalblock, Buchse, 2-reihig, Schraubklemme
|
4,70 EUR |
|||||||||||
|
( 5,59 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >25 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197338 | ||||||||||
| Hersteller-Nr.: | 92502A | ||||||||||
| EAN-Code: | 4043718345984 | ||||||||||
| Gewicht: | 0.038 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92502A:
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.
Der InLine® D‑Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine flexible Lösung für die Verdrahtung von seriellen Signalen. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung mit passenden Steckverbindern – auch bei Vibration oder häufiger Betätigung. Die kompakte Gehäuseform eignet sich für den Einsatz in industriellen Steuer- und Diagnoseanwendungen.
D-Sub 15 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 62,5 × 31 × 16 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 39 x 63 x 18 mm |
| Gewicht | 35 g |
| Breite | 39 mm |
| Tiefe | 63 mm |
| Höhe | 18 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 15 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Breite Verpackung | 0,100m |
| Artikel Höhe | 1,80cm |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | D-Sub 15 Buchse |
| Artikel Länge | 6,30cm |
| Gewicht | 0,038kg |
| Höhe Verpackung | 0,018m |
| Länge Verpackung | 0,165m |
| Artikel Breite | 3,90cm |
| Netto-Gewicht | 0,035kg |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 100 mm |
| Verpackungstiefe | 165 mm |
| Verpackungshöhe | 18 mm |
| Paketgewicht | 38 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
