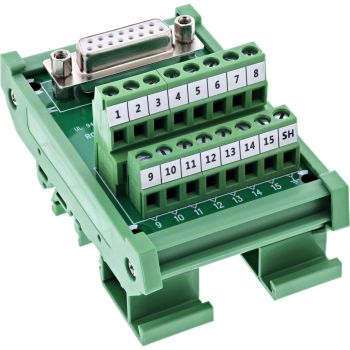

InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene
|
12,68 EUR |
|
|
( 15,09 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >50 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22197261 |
| Hersteller-Nr.: | 92502C |
| EAN-Code: | 4043718346004 |
| Gewicht: | 0.139 kg |
Produktinformationen zu Inline 92502C:
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen im Schaltschrank, in Prüfständen, Steuerungssystemen oder der Gebäudeautomatisierung.
Hutschienenmontage für strukturierte Installationen: Das robuste DIN-Rail-Gehäuse ermöglicht die direkte Montage auf Tragschienen – normgerecht, sicher und platzsparend.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Der InLine® D‑Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung ist speziell für strukturierte Installationen im Schaltschrank konzipiert. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 16–24 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden Steckverbindern. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Hutschienen nach Industriestandard. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.
D-Sub 15 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 16–24 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 53 x 87 x 51 mm |
| Gewicht | 95 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 15 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 24/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 1 A |
| Technische Daten | |
| Verpackungsvolumen | 0,0001m³ |
| Typ | Für Hutschiene |
| Höhe Verpackung | 0,055m |
| Länge Verpackung | 0,125m |
| Seite A | D-Sub 15 Buchse |
| Artikel Höhe | 5,10cm |
| Breite Verpackung | 0,095m |
| Artikel Breite | 5,30cm |
| Netto-Gewicht | 0,095kg |
| Gewicht | 0,139kg |
| Artikel Länge | 8,70cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 95 mm |
| Verpackungstiefe | 125 mm |
| Verpackungshöhe | 55 mm |
| Paketgewicht | 139 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Fragen & Antworten
Wie ist die Lieferzeit von InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene?
Der Artikel InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene ist derzeit auf Lager
Er ist erfahrungsgemäß innerhalb von 9 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Inline 92502C an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf InLine® D-Sub 15 Terminalblock, Buchse, Schraubklemme, für Hutschiene können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
