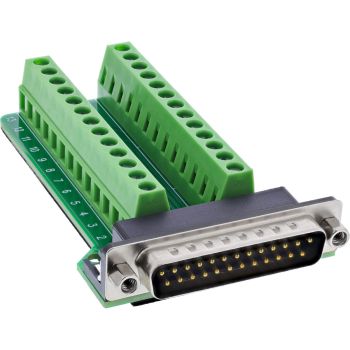

InLine® D-Sub 25 Terminalblock, Stecker, 2-reihig, Schraubklemme
|
6,79 EUR |
|||||||||||
|
( 8,08 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >50 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22196983 | ||||||||||
| Hersteller-Nr.: | 92502F | ||||||||||
| EAN-Code: | 4043718346059 | ||||||||||
| Gewicht: | 0.056 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92502F:
Stabile Verbindung durch Schraubsicherung: Der 2-reihige D‑Sub‑25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Der InLine® D‑Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist die passende Lösung für serielle Punkt-zu-Punkt-Verbindungen mit bis zu 25 Leitungen. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung zur passenden Buchse – vibrationssicher und wiederholbar trennbar. Durch das kompakte Design eignet sich der Terminalblock besonders für industrielle Anwendungen mit hoher Signaldichte und begrenztem Platzangebot.
D-Sub 25 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 86,5 × 53,3 × 18 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 53 x 87 x 18 mm |
| Gewicht | 53 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 18 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 25 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Länge Verpackung | 0,165m |
| Artikel Breite | 5,30cm |
| Gewicht | 0,056kg |
| Höhe Verpackung | 0,018m |
| Breite Verpackung | 0,100m |
| Artikel Höhe | 1,80cm |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | D-Sub 25 Stecker |
| Netto-Gewicht | 0,053kg |
| Artikel Länge | 8,70cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 100 mm |
| Verpackungstiefe | 165 mm |
| Verpackungshöhe | 18 mm |
| Paketgewicht | 56 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
