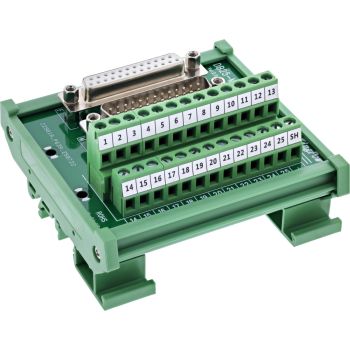

InLine® D-Sub 25 Terminalblock, Stecker/Buchse, Schraubklemme, für Hutschiene
|
16,56 EUR |
|
|
( 19,71 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >100 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22196991 |
| Hersteller-Nr.: | 92502G |
| EAN-Code: | 4043718346066 |
| Gewicht: | 0.203 kg |
Produktinformationen zu Inline 92502G:
Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einem D‑Sub‑25 Stecker und einer D‑Sub‑25 Buchse – ideal als kompakte Durchgangs- oder Abzweigstelle für serielle Signale.
Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Verdrahtung im Schaltschrank, Maschinensteuerung, Signalverteilung oder Prüfaufbauten.
Hutschienenmontage für normgerechte Installation: Der integrierte DIN-Rail-Clip ermöglicht die direkte Montage auf Tragschienen – schnell, werkstauglich und platzsparend.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.
Der InLine® D‑Sub 25 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ist für strukturierte Signalverdrahtung in der Industrie konzipiert. Er kombiniert zwei serielle D‑Sub‑Schnittstellen (male & female) in einem kompakten Modul. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Adern im Bereich 18–26 AWG – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das robuste Kunststoffgehäuse mit vormontiertem DIN-Rail-Clip eignet sich zur schnellen Befestigung auf Hutschienen. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Ideal für Steuerungstechnik, Prototyping, Prüfplätze oder Übergabelösungen.
D-Sub 25 Schnittstellen: 1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 88 × 87 × 51 mm (B × H × T)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 88 x 87 x 51 mm |
| Gewicht | 155 g |
| Breite | 88 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 25 |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Artikel Länge | 8,70cm |
| Artikel Höhe | 5,10cm |
| Verpackungsvolumen | 0,0001m³ |
| Typ | Für Hutschiene |
| Netto-Gewicht | 0,155kg |
| Gewicht | 0,203kg |
| Breite Verpackung | 0,095m |
| Artikel Breite | 8,80cm |
| Länge Verpackung | 0,125m |
| Seite A | D-Sub 25 Stecker/Buchse |
| Höhe Verpackung | 0,055m |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 95 mm |
| Verpackungstiefe | 125 mm |
| Verpackungshöhe | 55 mm |
| Paketgewicht | 203 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
