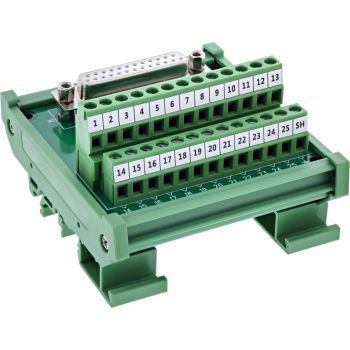

InLine® D-Sub 25 Terminalblock, Buchse, Schraubklemme, für Hutschiene
|
14,70 EUR |
|
|
( 17,49 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >25 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22196996 |
| Hersteller-Nr.: | 92502H |
| EAN-Code: | 4043718346073 |
| Gewicht: | 0.18 kg |
Produktinformationen zu Inline 92502H:
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für strukturierte Verdrahtung im Schaltschrank, in Steuerungs- und Automatisierungssystemen oder bei Signalverteilungen.
Hutschienenmontage für normgerechte Installation: Das integrierte DIN-Rail-Gehäuse ermöglicht die direkte Befestigung auf Tragschienen – schnell, sicher und platzsparend.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.
Der InLine® D‑Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung wurde speziell für strukturierte Installationen auf Hutschienen entwickelt. Die Schraubklemmen mit Druckplatte ermöglichen den werkzeugunterstützten Anschluss von Einzeladern im Bereich 18–26 AWG – schnell und sicher mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden D-Sub-Steckern. Das vormontierte DIN-Rail-Gehäuse erleichtert die Montage in Schaltschränken und auf Tragschienen. Die kompakte Bauform und die robuste Ausführung machen den Anschlussblock zur idealen Wahl für industrielle Anwendungen mit hoher Signaldichte.
D-Sub 25 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 79 x 87 x 51 mm |
| Gewicht | 133 g |
| Breite | 79 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminal block / D-Sub 25 |
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Verpackungsvolumen | 0,0001m³ |
| Typ | Für Hutschiene |
| Höhe Verpackung | 0,055m |
| Breite Verpackung | 0,095m |
| Artikel Breite | 7,90cm |
| Artikel Höhe | 5,10cm |
| Länge Verpackung | 0,125m |
| Seite A | D-Sub 25 Buchse |
| Netto-Gewicht | 0,133kg |
| Gewicht | 0,180kg |
| Artikel Länge | 8,70cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 95 mm |
| Verpackungstiefe | 125 mm |
| Verpackungshöhe | 55 mm |
| Paketgewicht | 180 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
