InLine® USB-A Buchse auf Terminalblock, 5pol, ohne Kabel content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zum schnellen Auflegen von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Kompakte Bauform: Nur ca. 50 mm Gesamtlänge; lässt sich auch in engen Setups oder Adapterleisten platzsparend integrieren.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® USB‑A Terminalblock‑Adapter bietet eine praktische Lösung, um USB‑2.0‑Signale ohne Löten oder Kabelverbindung auf eine 5‑polige Klemmleiste zu übertragen. Typische Anwendungen finden sich im Bereich Service, Testaufbauten, Entwicklung oder Prototyping.

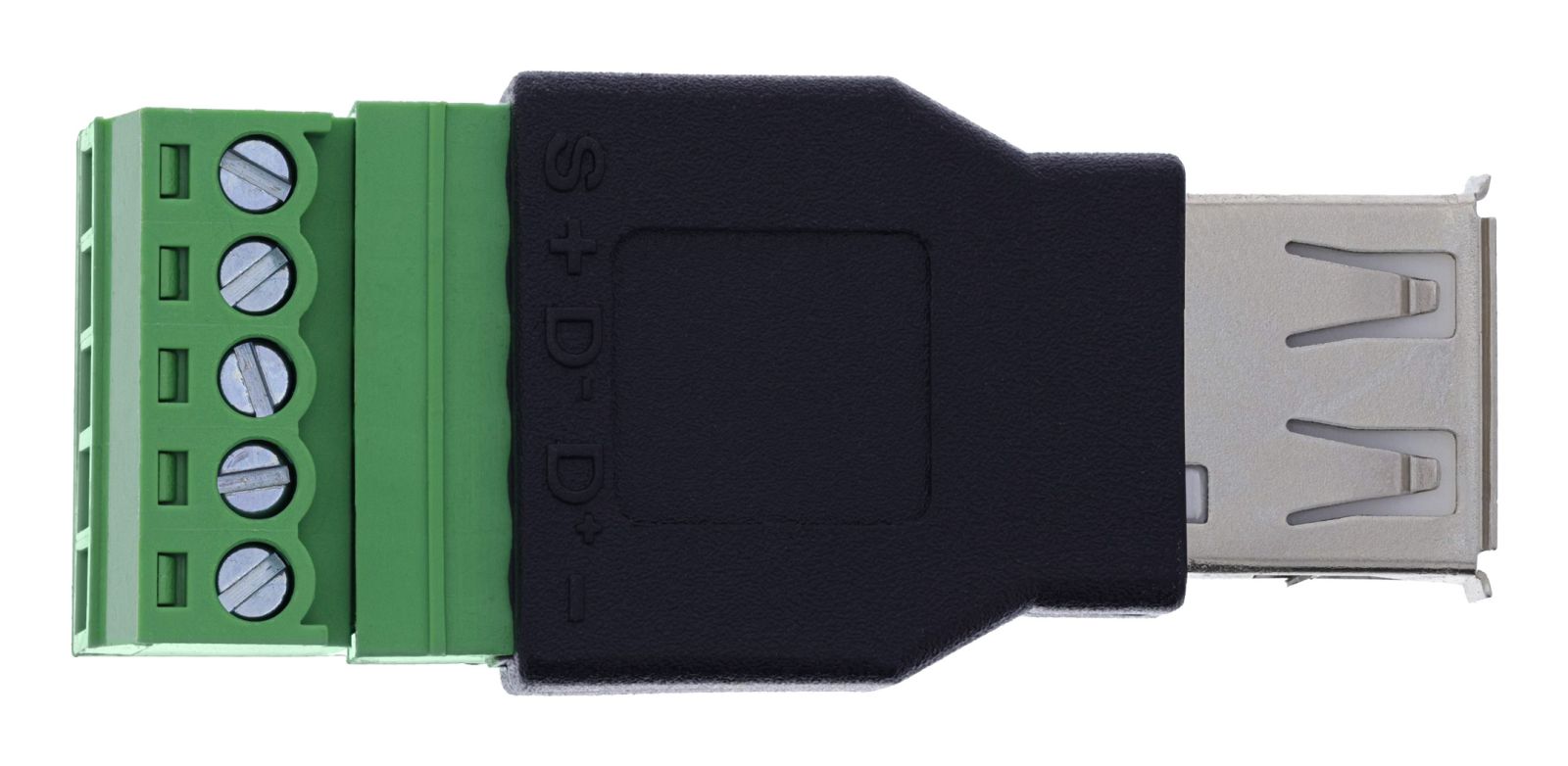

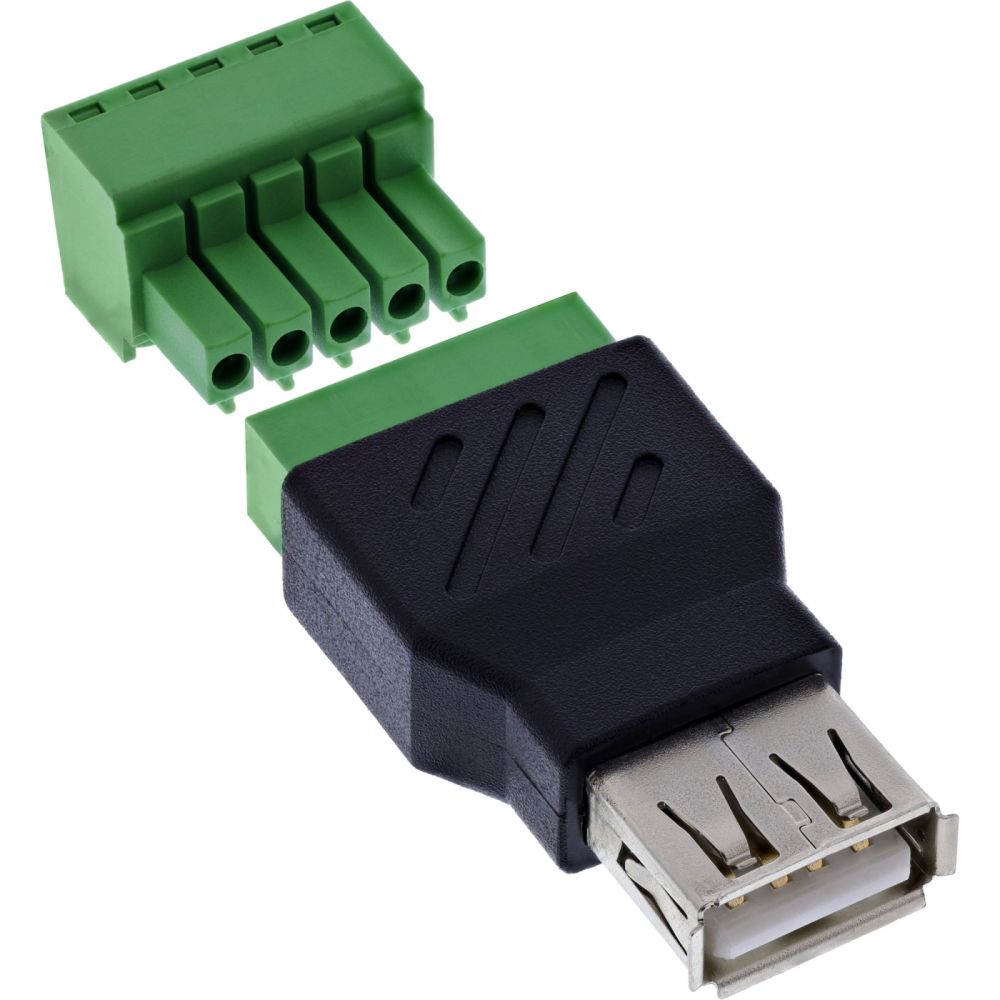

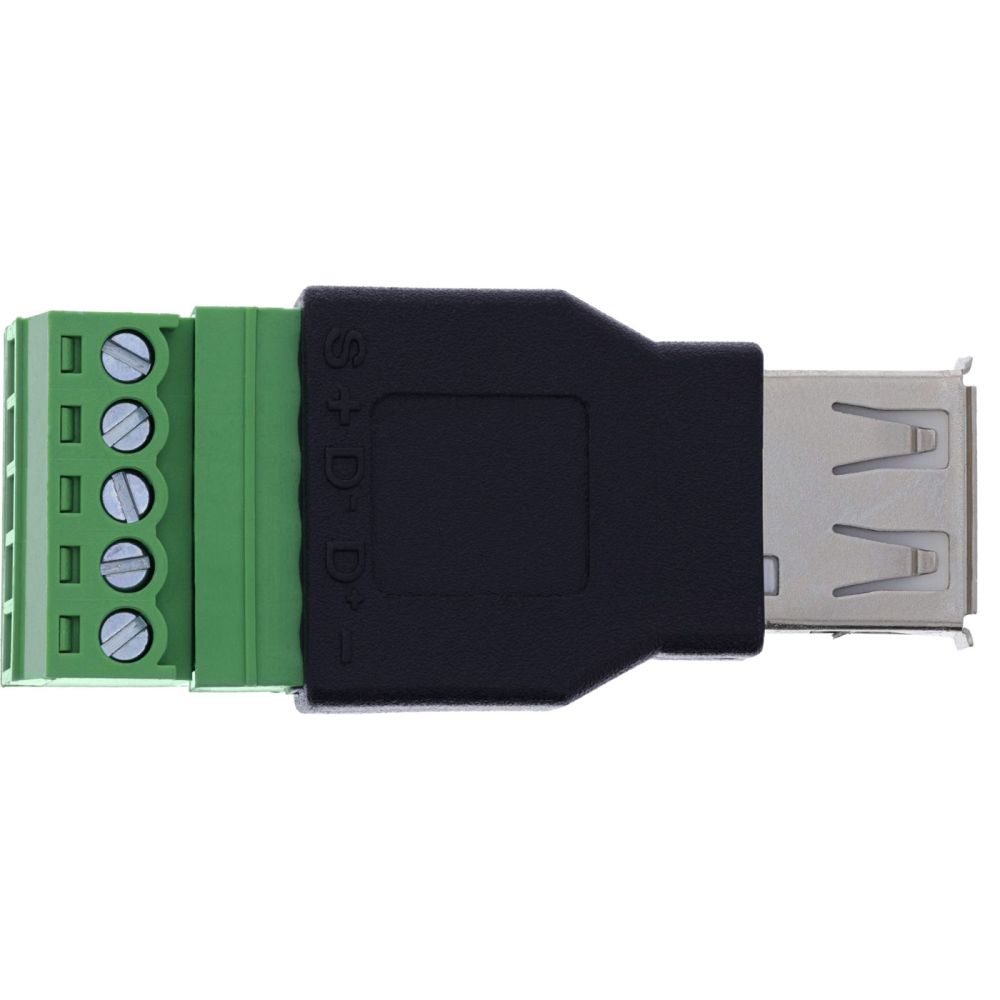

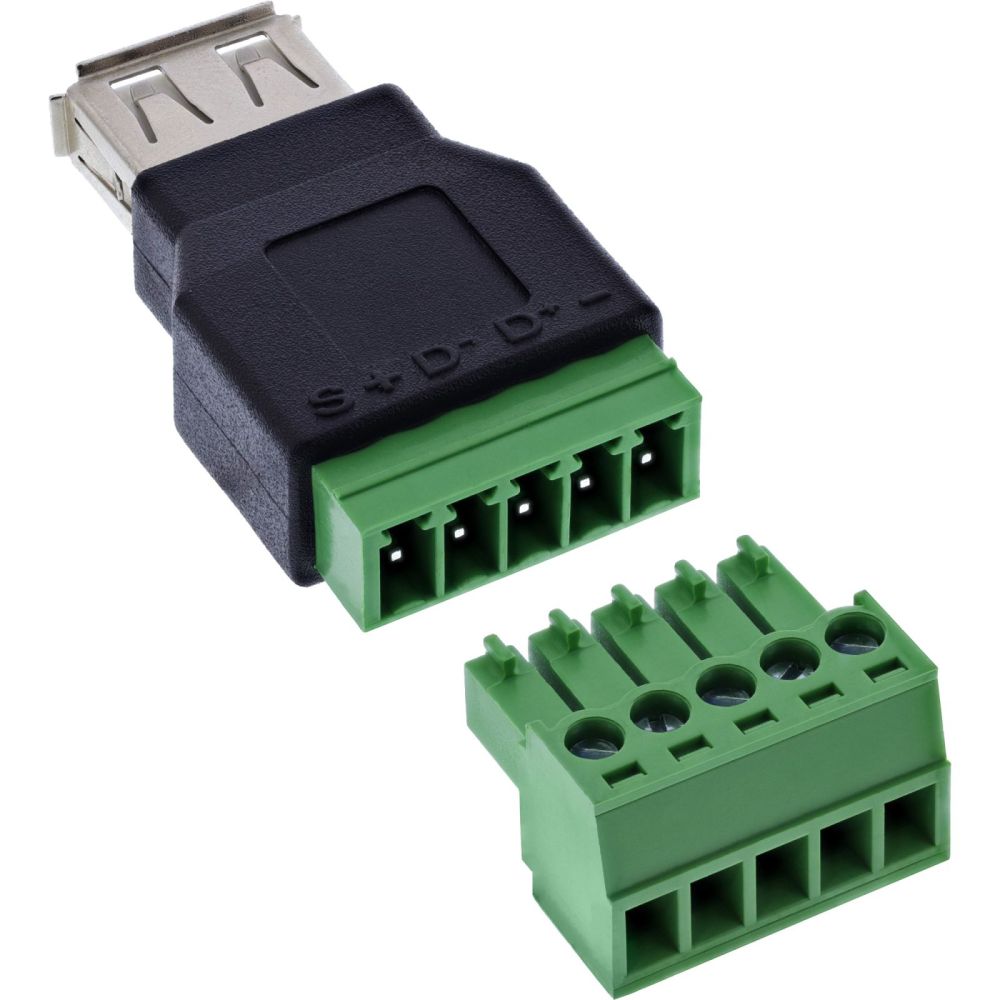

Die USB‑A Buchse in Standardgröße ist direkt mit einem 5‑poligen Schraubklemmblock verbunden. Die klare Beschriftung der Klemmen – 1: Masse (–), 2: D+, 3: D–, 4: Spannung (+), 5: Schirm (S) – ermöglicht eine einfache und sichere Signalzuordnung. Die Klemmanschlüsse im 5,0 mm Rastermaß unterstützen Einzeladern im Bereich 16–26 AWG.
Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher. Durch das kompakte Gehäuse ist der Adapter besonders platzsparend einsetzbar – z. B. in Prüfgeräten, mobilen Messplätzen oder im Laborbereich.
USB‑Schnittstelle: USB‑A 2.0, Buchse
Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‑Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 48 × 21,2 × 18,4 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-20 - 105 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	21 x 50 x 14 mm
Gewicht	11 g
Breite	21 mm
Tiefe	50 mm
Höhe	14 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	USB-A / Terminalblock, 5-polig
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Schwarz, Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	0,7 A
Technische Daten
Artikel Länge	5,00cm
Gewicht	0,013kg
Höhe Verpackung	0,015m
Breite Verpackung	0,070m
Artikel Breite	2,10cm
Netto-Gewicht	0,011kg
Verpackungsvolumen	0,0001m³
Variante	Ohne Kabel
Länge Verpackung	0,135m
Artikel Höhe	1,40cm
Seite A	USB-A Buchse
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	135 mm
Verpackungshöhe	15 mm
Paketgewicht	13 g
Verpackungsvolumen	100 cm³
Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
