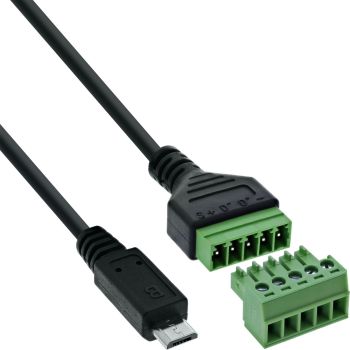

InLine® Micro USB Stecker an Terminalblock, 5pol, mit Kabel
|
6,87 EUR |
|
|
( 8,18 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >50 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22197475 |
| Hersteller-Nr.: | 92504C |
| EAN-Code: | 4043718346127 |
| Gewicht: | 0.034 kg |
Produktinformationen zu Inline 92504C:
Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® Micro USB 2.0 Terminalblock‑Adapter mit 5‑adrigem Anschlusskabel kombiniert die Vorteile einer steckfertigen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Der Micro-USB-Stecker ist direkt mit einer 5‑poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte, Embedded‑Systeme oder Labore.
Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine eindeutige und sichere Signalzuordnung. Der Anschlussbereich von 16–26 AWG wird über Druckplatten-Schraubklemmen mit 5,0 mm Rastermaß abgedeckt. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte Anschlusskabel (1 m) reduziert Verdrahtungsaufwand und erhöht die Mobilität – z. B. bei mobilen Prüfgeräten, Entwicklungsboards oder Maschinenanschlüssen. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Flächen.
USB‑Schnittstelle: Micro USB 2.0, Stecker
Kabellänge: ca. 1 m (PVC, fest integriert)
Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‑Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® Micro USB 2.0 Terminalblock‑Adapter mit 5‑adrigem Anschlusskabel kombiniert die Vorteile einer steckfertigen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Der Micro-USB-Stecker ist direkt mit einer 5‑poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte, Embedded‑Systeme oder Labore.
Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine eindeutige und sichere Signalzuordnung. Der Anschlussbereich von 16–26 AWG wird über Druckplatten-Schraubklemmen mit 5,0 mm Rastermaß abgedeckt. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte Anschlusskabel (1 m) reduziert Verdrahtungsaufwand und erhöht die Mobilität – z. B. bei mobilen Prüfgeräten, Entwicklungsboards oder Maschinenanschlüssen. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Flächen.
USB‑Schnittstelle: Micro USB 2.0, Stecker
Kabellänge: ca. 1 m (PVC, fest integriert)
Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‑Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 20 x 1000 x 11 mm |
| Gewicht | 31 g |
| Kabellänge | 1 m |
| Breite | 20 mm |
| Tiefe | 1000 mm |
| Höhe | 11 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Micro USB / Terminalblock, 5-polig |
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Verpackungsvolumen | 0,0001m³ |
| Variante | Mit Kabel |
| Artikel Höhe | 1,10cm |
| Breite Verpackung | 0,100m |
| Artikel Breite | 2,00cm |
| Länge Verpackung | 0,165m |
| Seite A | Micro-USB Stecker |
| Netto-Gewicht | 0,031kg |
| Gewicht | 0,034kg |
| Artikel Länge | 100,00cm |
| Höhe Verpackung | 0,015m |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 100 mm |
| Verpackungstiefe | 165 mm |
| Verpackungshöhe | 15 mm |
| Paketgewicht | 34 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
