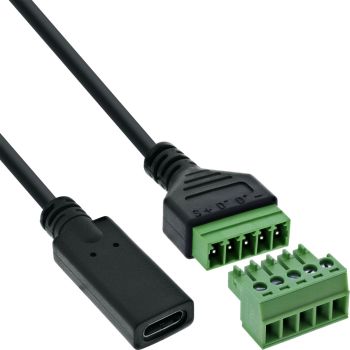

InLine® USB-C Buchse an Terminalblock, 5pol, mit Kabel content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® USB‑C 2.0 Terminalblock‑Adapter mit 5‑adrigem Anschlusskabel kombiniert die Vorteile einer modernen USB‑C‑Verbindung mit der Flexibilität offener Signalverdrahtung. Die USB‑C‑Buchse ist fest mit einem 5‑poligen Schraubklemmblock verbunden – ideal für Prüfstände, Diagnosegeräte oder Embedded‑Systeme.
Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere sowie fehlerfreie Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Adern im Bereich 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das fest integrierte Anschlusskabel mit 1 Meter Länge reduziert den Verdrahtungsaufwand und sorgt für einen sofort einsatzbereiten Betrieb – z. B. in Steuerungen, Entwicklungsboards oder mobilen Prüfplätzen. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
USB‑Schnittstelle: USB‑C 2.0, Buchse
Kabellänge: ca. 1 m (PVC, fest integriert)
Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‑Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-20 - 105 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	22 x 1000 x 12 mm
Gewicht	33 g
Kabellänge	1 m
Breite	22 mm
Tiefe	1000 mm
Höhe	12 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	USB-C / Terminalblock, 5-polig
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Schwarz, Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	0,7 A
Technische Daten
Gewicht	0,036kg
Seite A	USB-C Buchse
Verpackungsvolumen	0,0001m³
Variante	Mit Kabel
Artikel Länge	100,00cm
Länge Verpackung	0,165m
Artikel Breite	2,20cm
Breite Verpackung	0,100m
Artikel Höhe	1,20cm
Höhe Verpackung	0,013m
Netto-Gewicht	0,033kg
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	13 mm
Paketgewicht	36 g
Verpackungsvolumen	100 cm³
Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
