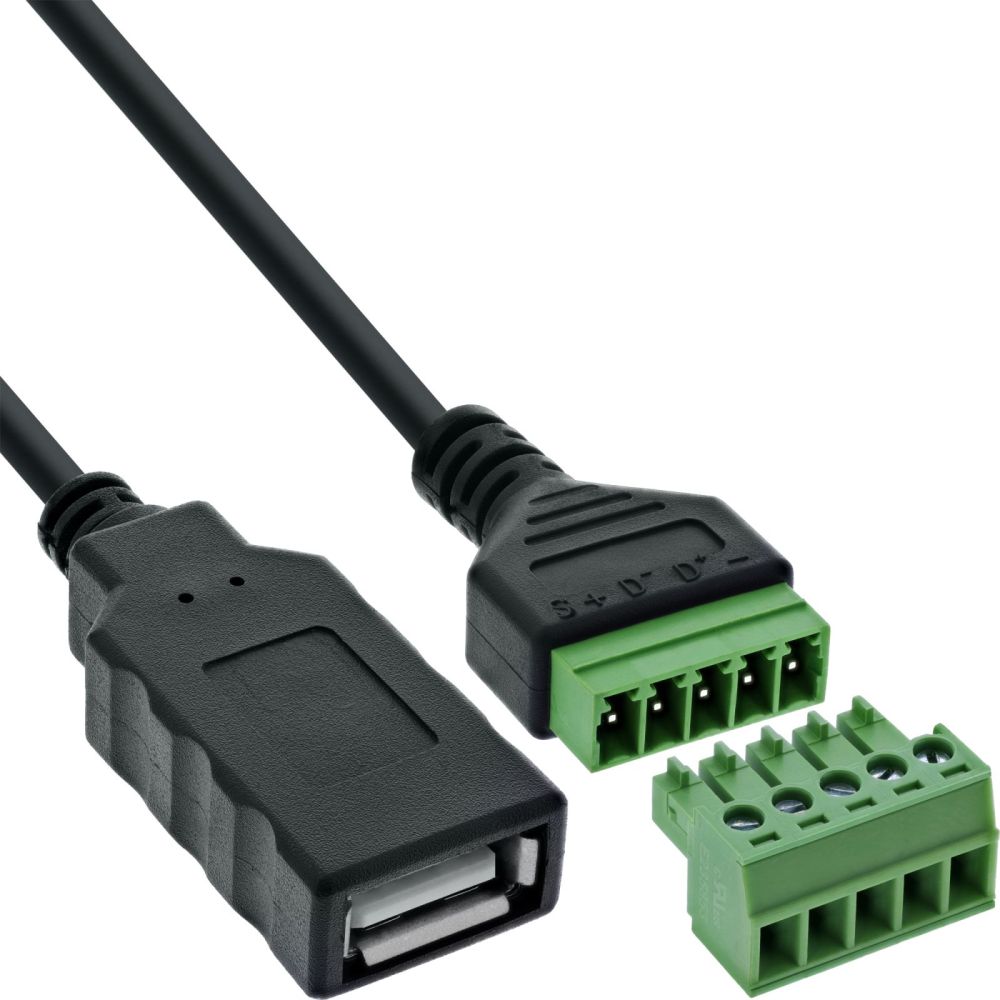

InLine® USB-A Buchse an Terminalblock, 5pol, mit Kabel content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.

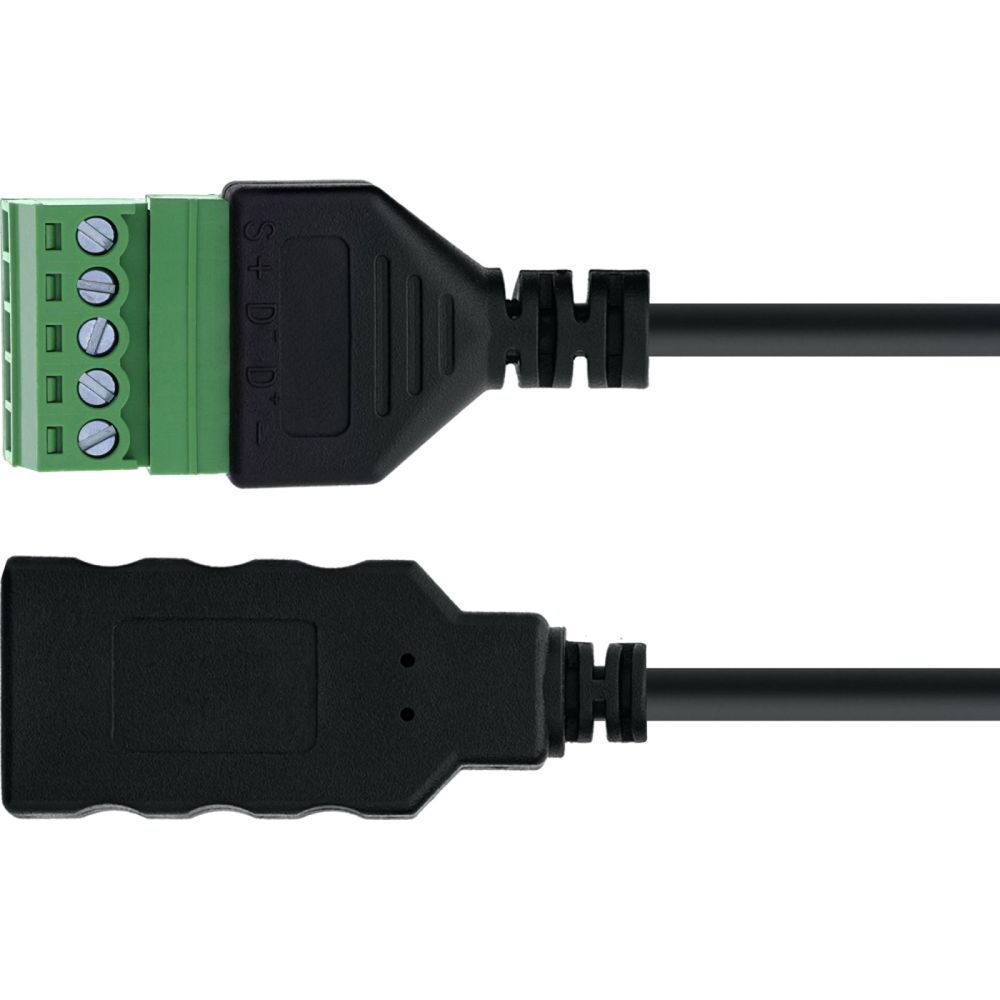

Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® USB‑A 2.0 Terminalblock‑Adapter mit Buchse und fest integriertem Anschlusskabel ermöglicht die einfache Aufschaltung von USB‑Signalen auf eine 5‑polige Schraubklemmleiste – ganz ohne Löten. Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Adern im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher ≤ 2,5 mm.
Mit 1 Meter Kabellänge eignet sich der Adapter ideal für Testaufbauten, Laborumgebungen oder Embedded‑Systeme. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.
USB‑Schnittstelle: USB‑A 2.0, Buchse
Kabellänge: ca. 1 m (PVC, fest integriert)
Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‑Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)

Betriebsbedingungen
Betriebstemperatur	-20 - 105 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	22 x 1015 x 12 mm
Gewicht	39 g
Kabellänge	1 m
Breite	22 mm
Tiefe	1015 mm
Höhe	12 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	USB-A / Terminalblock, 5-polig
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Schwarz, Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	0,7 A
Technische Daten
Breite Verpackung	0,100m
Artikel Höhe	1,20cm
Gewicht	0,043kg
Verpackungsvolumen	0,0001m³
Variante	Mit Kabel
Netto-Gewicht	0,039kg
Artikel Länge	101,50cm
Seite A	USB-A Buchse
Länge Verpackung	0,165m
Artikel Breite	2,20cm
Höhe Verpackung	0,015m
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	15 mm
Paketgewicht	43 g
Verpackungsvolumen	100 cm³

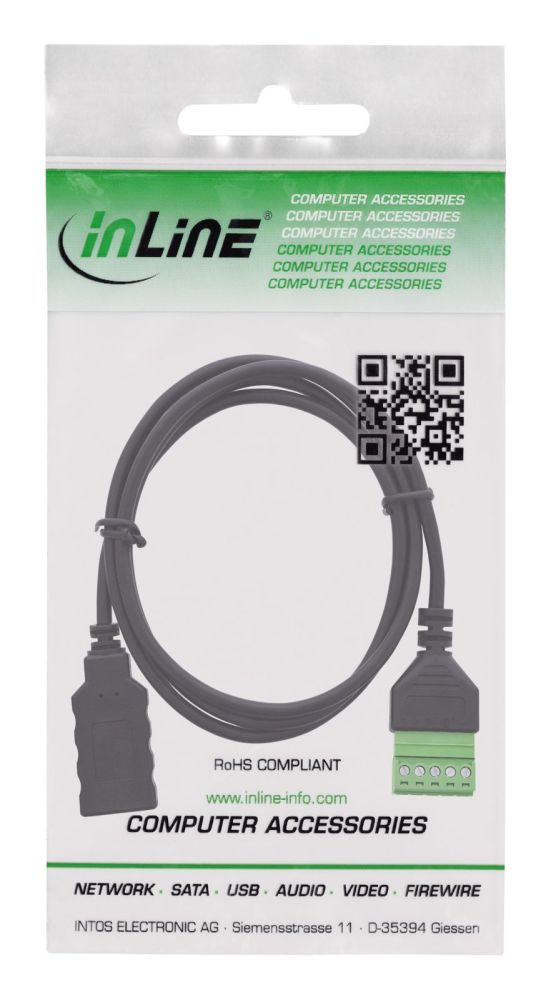

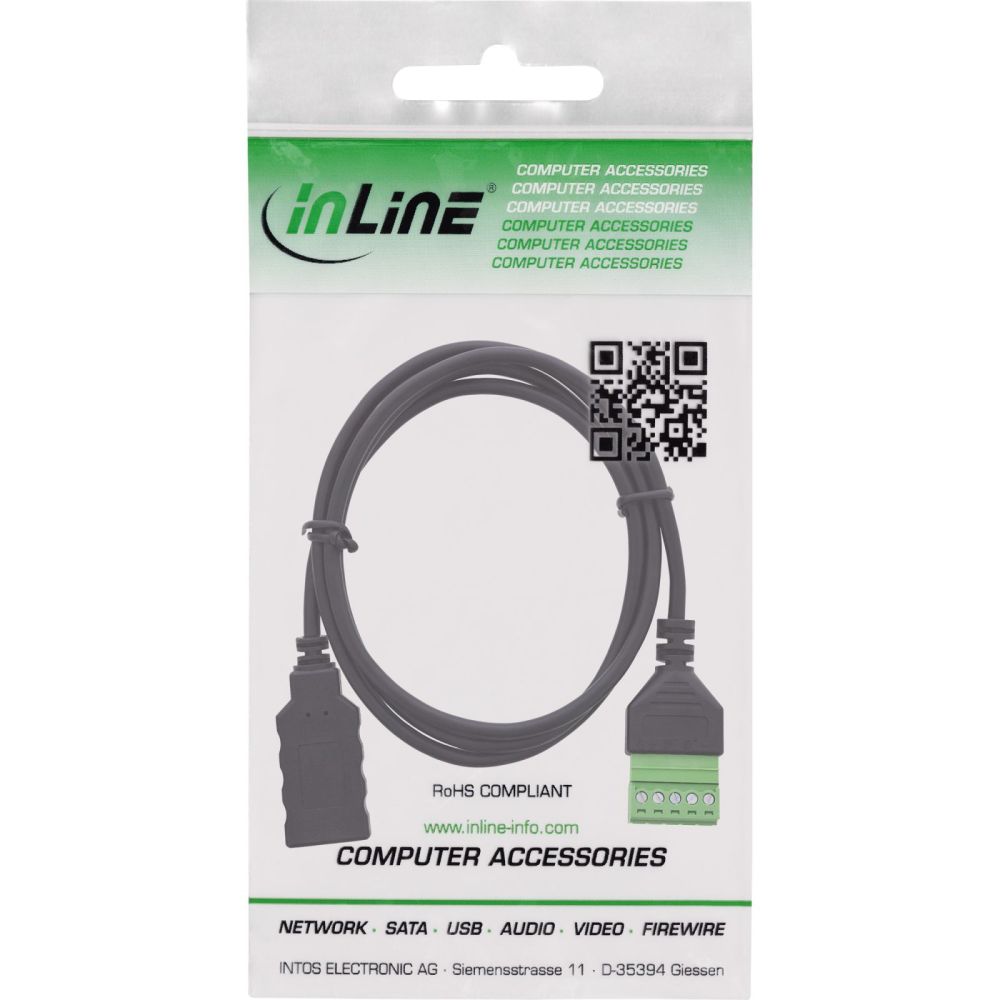

Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
