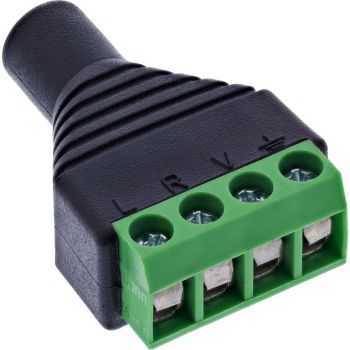

InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro
|
2,09 EUR |
|||||||||||
|
( 2,49 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >50 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197496 | ||||||||||
| Hersteller-Nr.: | 92504K | ||||||||||
| EAN-Code: | 4043718346202 | ||||||||||
| Gewicht: | 0.011 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92504K:
Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups.
Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern.
Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.
Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor.
Die Anschlüsse sind eindeutig beschriftet:
L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse / Schirmung).
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren.
Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded‑Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund.
Klinkenanschluss: 3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon)
Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 23 x 36 x 12 mm |
| Gewicht | 9 g |
| Breite | 23 mm |
| Tiefe | 36 mm |
| Höhe | 12 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
| Technische Daten | |
| Verpackungsvolumen | 0,0001m³ |
| Variante | Stereo/Mikro |
| Netto-Gewicht | 0,009kg |
| Gewicht | 0,011kg |
| Artikel Länge | 3,60cm |
| Artikel Höhe | 1,20cm |
| Breite Verpackung | 0,070m |
| Seite A | 3,5mm 4-pol Klinkenbuchse |
| Höhe Verpackung | 0,020m |
| Länge Verpackung | 0,135m |
| Artikel Breite | 2,30cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 70 mm |
| Verpackungstiefe | 135 mm |
| Verpackungshöhe | 20 mm |
| Paketgewicht | 11 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Fragen & Antworten
Wie ist die Lieferzeit von InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro?
Der Artikel InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro ist derzeit auf Lager
Er ist erfahrungsgemäß innerhalb von 9 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Inline 92504K an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 50 Stück bieten wir InLine® 3,5mm 4pol Klinkenbuchse an Terminalblock, Stereo/Mikro für nur 2,06 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
